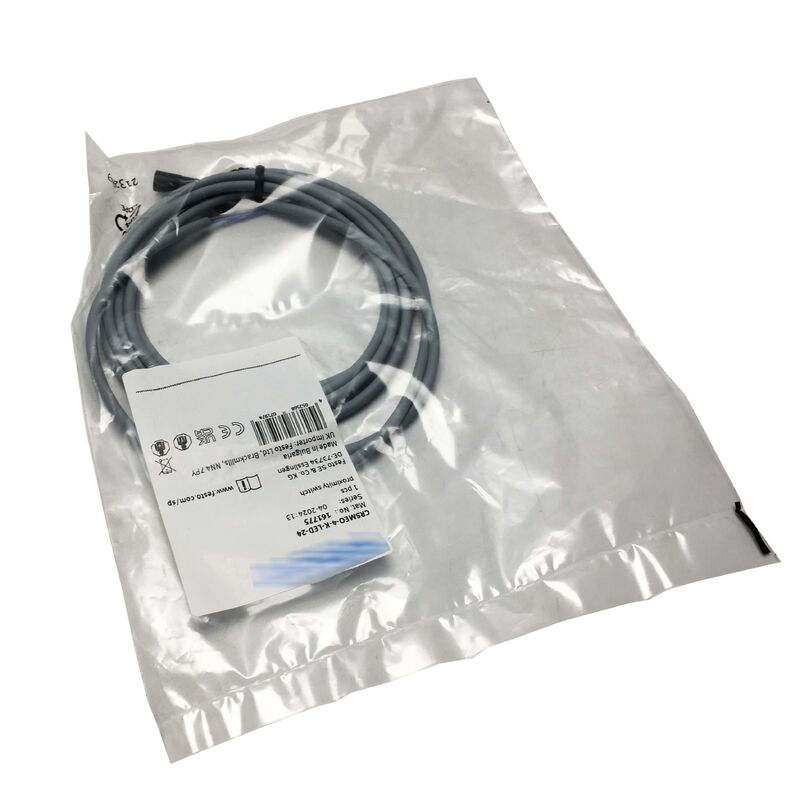

CRSMEO-4-K-LED-24 Festo Proximity Switch CRSMEO4KED24 Baru

Festo CRSMEO-4-K-LED-24 | Sensor Proksimitas Reed Magneto-Resistif — 12–30V DC, 500mA, 800Hz, IP67, LED, Kabel 2,5m, Bebas Cu / Bebas PTFE

Gambaran Umum

Sensor proksimitas reed magneto-resistif Festo CRSMEO-4-K-LED-24 dari seri CRSMEO Festo, dirancang khusus untuk mendeteksi posisi piston magnetik di dalam silinder pneumatik.

Sensor ini dipasang di slot-T atau alur aktuator Festo, sejajar dengan cincin magnet yang tertanam di piston, dan beralih ketika medan magnet melebihi ambang batas deteksi — mengonfirmasi posisi akhir langkah atau posisi menengah tanpa kontak fisik dengan piston itu sendiri.

Penunjukan "CRSMEO" menandakan spesifikasi tahan korosi yang membedakan sensor ini dari varian seri SMEO standar.

Konstruksi material bebas Cu (bebas tembaga) dan bebas PTFE memenuhi spesifikasi material lingkungan manufaktur makanan dan farmasi, di mana kontaminasi tembaga dan kontaminasi partikel PTFE merupakan masalah yang diatur.

Rumah polipropilena dan pemilihan komponen tahan korosi di seluruh badan sensor membuatnya cocok untuk digunakan di zona pencucian, lingkungan pembersihan asam, dan instalasi yang berdekatan dengan kontak makanan di mana plastik dan lapisan sensor standar akan dibatasi.

Pada frekuensi switching maksimum 800 Hz, CRSMEO-4-K-LED-24 merespons jauh lebih cepat daripada aktuator pneumatik praktis mana pun — ruang bebas ini memastikan sensor tidak pernah melewatkan peristiwa deteksi, berapa pun kecepatan siklus silinder.

Arus output maksimum 500mA cukup besar untuk sensor posisi dan memungkinkannya menggerakkan lampu indikator, koil relai, atau kartu input PLC secara langsung tanpa khawatir tentang pembebanan arus fan-out.

Kabel terintegrasi 2,5m (akhiran K dalam nomor suku cadang) adalah pilihan desain yang disengaja untuk pemasangan silinder pneumatik: badan sensor duduk dekat dengan silinder, kabel dirutekan kembali ke kabinet kontrol, dan kabel tetap menghindari kegagalan getaran konektor yang terkadang memengaruhi sensor tipe konektor dalam aplikasi pneumatik siklus tinggi.

Indikator LED memberikan konfirmasi visual langsung dari status switching sensor selama komisioning mesin dan pencarian kesalahan tanpa memerlukan instrumen.

Spesifikasi Utama

Teknologi Reed Magnetik dalam Penginderaan Posisi Pneumatik

Sensor reed bekerja dengan mendeteksi medan magnet piston — ketika piston mendekati posisi sensor di dalam lubang silinder, kekuatan medan magnet melintasi ambang batas yang menutup kontak reed.

Varian magneto-resistif yang digunakan dalam seri CRSMEO memiliki sensitivitas yang ditingkatkan dan karakteristik switching yang lebih jelas dibandingkan dengan desain berbasis reed murni yang lebih tua, yang menghasilkan posisi switching yang lebih presisi dan berulang sepanjang masa operasional silinder.

Output bipolar CRSMEO-4-K-LED-24 berarti kontak reed internal membuka dan menutup dengan hubungan polaritas yang sama terlepas dari arah medan magnet datang — keuntungan dalam aplikasi aktuator yang berbalik cepat di mana piston dapat mendekati sensor dari kedua arah perjalanan pada titik yang berbeda dalam siklus mesin.

Bebas Cu / Bebas PTFE — Konteks Regulasi

Dalam produksi makanan, minuman, dan farmasi, bahan-bahan tertentu dibatasi di dekat zona kontak produk oleh standar kebersihan dan peraturan industri. Tembaga dan paduannya dapat mencemari produk makanan; partikel PTFE dari gasket atau lapisan dapat terlepas dan muncul dalam produk yang diatur.

Spesifikasi bebas Cu, bebas PTFE dari seri CRSMEO memberikan kepatuhan yang terdokumentasi untuk instalasi sensor di lingkungan ini — mengonfirmasi melalui spesifikasi material bahwa sensor itu sendiri tidak berkontribusi pada kontaminan yang diatur ini ke area produksi, bahkan di bawah kondisi pencucian atau kontak insidental.

FAQ

Q1: Seri silinder Festo mana yang kompatibel dengan CRSMEO-4-K-LED-24?

Sensor CRSMEO-4 dirancang untuk seri silinder bulat dan silinder profil Festo yang menyertakan piston magnetik dan slot-C atau alur untuk pemasangan sensor.

Keluarga silinder yang kompatibel meliputi DZF, DZH, DSBC, DSNU, DSNUP, dan seri silinder standar Festo lainnya yang menentukan pemasangan alur sensor.

Angka "4" dalam nomor suku cadang berkaitan dengan faktor bentuk sensor dan kompatibilitas alur.

Konfigurator produk Festo dan dokumentasi silinder akan mengonfirmasi faktor bentuk alur sensor spesifik mana yang berlaku untuk setiap seri silinder.

Q2: Apakah indikator LED selalu aktif, atau hanya saat sensor dipicu?

LED mengubah statusnya saat output switching aktif — ia menyala saat sensor mendeteksi magnet piston dan kontak NO tertutup. Ia mati saat piston bergerak menjauh dan kontak terbuka.

Ini memberikan konfirmasi visual langsung status deteksi selama instalasi: teknisi memposisikan sensor di alur silinder, menggerakkan silinder ke posisi akhir langkah secara manual atau dengan perintah, dan mengonfirmasi iluminasi LED untuk memverifikasi penempatan sensor dan kopling magnetik yang benar sebelum mengunci sensor pada posisinya.

Q3: Dapatkah CRSMEO-4-K-LED-24 digunakan dengan silinder non-Festo yang memiliki slot-C?

Ya, asalkan dimensi slot-C sesuai dengan dimensi pemasangan sensor CRSMEO-4 dan piston silinder membawa magnet dengan kekuatan medan yang cukup untuk memicu sensor pada jarak penginderaan melalui bahan dinding silinder.

Festo menerbitkan dimensi pemasangan CRSMEO-4 dan medan magnet minimum yang diperlukan; bandingkan ini dengan spesifikasi alur silinder target dan spesifikasi magnet piston. Sensor itu sendiri tidak eksklusif secara elektrik atau logis untuk silinder Festo.

Q4: Apa signifikansi output bipolar, dan bagaimana pengaruhnya terhadap pengkabelan?

Bipolar dalam konteks ini berarti kontak reed mengalihkan arus dalam kedua polaritas — sensor tidak memiliki persyaratan arah untuk polaritas DC yang diterapkan pada outputnya. Dalam praktiknya, ini berarti sensor dapat dihubungkan ke sirkuit input PLC gaya PNP atau NPN sebagai penutupan kontak sederhana, tanpa elektronik sensor memaksakan persyaratan arah arus.

Kabel 3-inti membawa suplai positif, suplai negatif, dan output yang dialihkan. Konsultasikan diagram pengkabelan dalam dokumentasi seri CRSMEO Festo untuk penugasan konduktor spesifik dari kabel 2,5m.

Q5: Perawatan apa yang diperlukan CRSMEO-4-K-LED-24 selama masa pakainya?

Sensor reed adalah perangkat kontak pasif tanpa elektronik bertenaga di elemen switching itu sendiri, memberikan masa pakai yang sangat lama dalam kondisi operasi normal.

Mekanisme keausan utama adalah erosi kontak pada elemen reed dari arus switching selama jutaan siklus — peringkat maksimum 500mA / 10W tidak boleh didekati secara terus-menerus untuk memaksimalkan masa pakai kontak.

Pembersihan berkala badan sensor dan titik masuk kabel di lingkungan pencucian mencegah masuknya bahan kimia di sekitar segel kabel. Mode kegagalan yang paling umum pada sensor kabel terintegrasi adalah kerusakan kabel akibat lenturan berulang atau tekanan mekanis di dekat badan sensor — lindungi area masuk kabel dari tekanan mekanis selama instalasi.
