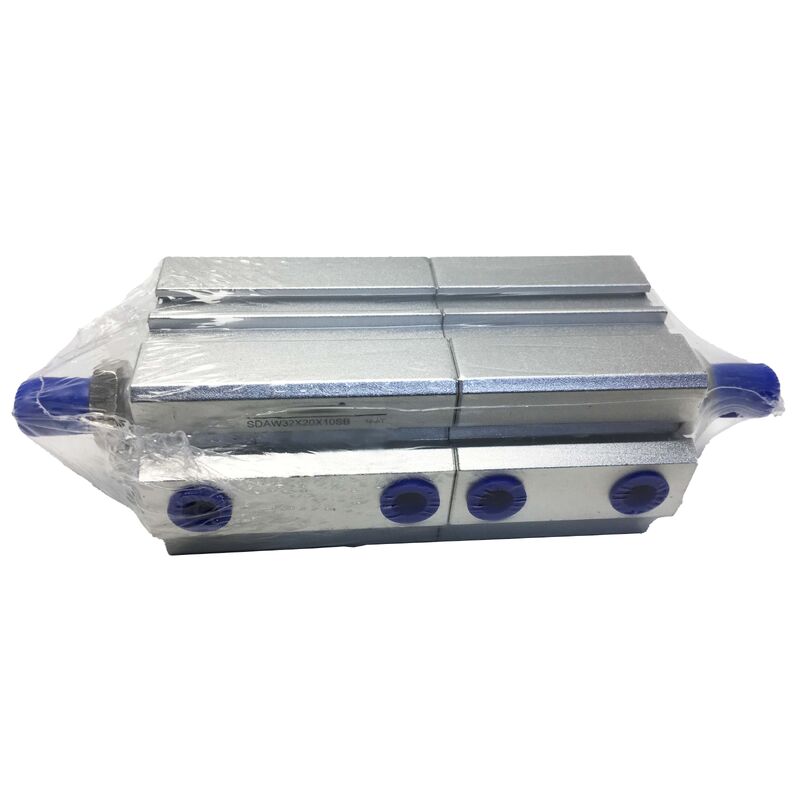

SDAW32X20X10SB Silinder Pneumatik Udara Ultra-tipis Airtac Baru
Ikhtisar Produk
AirTAC SDAW32X20X10SB adalah silinder ringkas ujung ganda — aktuator pneumatik multi-posisi yang menggabungkan dua langkah dalam satu unit ringkas. Desain inovatif ini menambahkan kemampuan posisi ketiga, memungkinkan silinder berhenti dan menahan pada tiga posisi terpisah di sepanjang perjalanannya: ujung langkah pertama, ujung langkah kedua, dan posisi tengah di mana kedua langkah saling meniadakan.
Dengan bore 32mm yang memberikan output dorong yang berguna untuk tugas otomatisasi jarak menengah, konfigurasi ini menampilkan langkah primer 20mm dan langkah sekunder 10mm, menjadikannya ideal untuk aplikasi yang membutuhkan gerakan posisi kasar dan halus dari badan aktuator yang sama. Magnet bawaan memungkinkan penginderaan posisi eksternal tanpa sakelar batas mekanis.
Spesifikasi Utama
| Parameter |
Nilai |
| Jenis Silinder |
Ringkas ujung ganda (ultra-tipis, multi-posisi) |
| Bore |
32 mm |
| Langkah 1 |
20 mm |
| Langkah 2 |
10 mm |
| Jumlah Posisi |
3 (ujung langkah 1 / tengah / ujung langkah 2) |
| Jenis Aksi |
Aksi ganda |
| Magnet |
Bawaan (dengan magnet) |
| Ulir Batang |
Pria (gigi dalam) |
| Ulir Port |
PT |
| Tekanan Operasi |
0,1 - 0,9 MPa (aksi ganda) |
| Kecepatan Piston |
30 - 500 mm/detik |
| Suhu Operasi |
−10°C hingga +80°C |
| Bahan Badan |
Paduan Aluminium (anodisasi keras) |
Detail Konstruksi
Dibangun di atas arsitektur silinder ringkas SDA AirTAC yang sudah mapan, SDAW32X20X10SB menampilkan:
- Badan dan Penutup: Tabung silinder paduan aluminium dengan permukaan bore yang dianodisasi keras untuk ketahanan aus yang luar biasa
- Perakitan: Struktur paku keling untuk desain profil rendah tanpa sekrup yang menonjol
- Segel Piston: Struktur segel dua arah heterogen dengan reservoir oli terintegrasi untuk pelumasan mandiri
- Magnet: Magnet piston bawaan untuk deteksi posisi tanpa kontak
- Ulir Port: Standar ulir PT (paralel tirus) untuk konfigurasi pasar Asia
Operasi Tiga Posisi
Silinder ujung ganda SDAW mencapai tiga posisi melalui kontrol tekanan independen:
- Posisi 1 (diperpanjang 20mm): Beri tekanan pada ruang primer, buang sekunder
- Posisi 2 (Tengah): Beri tekanan pada kedua ruang secara bersamaan untuk posisi menengah yang stabil
- Posisi 3 (Ditarik): Beri tekanan pada ruang sekunder, buang primer
Skema kontrol ini memerlukan katup arah 5/3 arah dengan posisi tertutup di tengah untuk menahan posisi tengah.
Pertanyaan yang Sering Diajukan
Q1: Bisakah SDAW32X20X10SB mencapai posisi tengah yang tetap stabil bahkan tanpa tekanan udara berkelanjutan?
Tidak. Posisi tengah dipertahankan oleh tekanan udara yang seimbang di kedua ruang secara bersamaan. Jika pasokan udara hilang, silinder tidak akan tetap pada posisinya. Untuk aplikasi yang membutuhkan posisi tengah tertahan tanpa udara berkelanjutan, diperlukan silinder pengunci mekanis atau silinder dengan rem internal.
Q2: Jenis sakelar otomatis apa yang kompatibel dengan magnet bawaan SDAW32X20X10SB?
Sakelar reed magnetik seri CS1 AirTAC dan yang setara, serta sakelar Hall-effect solid-state dengan braket dan jangkauan penginderaan yang kompatibel. Konfirmasikan jangkauan operasi sakelar yang dipilih mencakup kekuatan medan magnet dan sesuai dengan dimensi alur bore 32mm.
Q3: Silinder bergerak terlalu lambat. Bisakah kecepatan piston ditingkatkan dengan menaikkan tekanan suplai di atas 0,9 MPa?
Beroperasi di atas 0,9 MPa berisiko merusak segel dan melebihi batas desain. Kecepatan lebih baik dikontrol melalui laju aliran udara menggunakan katup kontrol aliran (tipe meter-out) di setiap port. Sesuaikan aliran buang untuk mengatur kecepatan piston yang diinginkan dalam rentang operasi 30-500 mm/detik.
Q4: Posisi tengah tidak dapat diulang — silinder berhenti di titik yang sedikit berbeda setiap siklus. Apa penyebabnya?
Pengulangan posisi tengah bergantung pada tekanan yang seimbang di kedua ruang. Variasi tekanan suplai, tekanan balik buang, atau kondisi beban antar siklus menyebabkan pergeseran titik keseimbangan. Pastikan regulasi tekanan yang stabil dan pemberian tekanan port secara bersamaan tanpa offset waktu. Menambahkan tangki buffer kecil ke setiap ruang dapat meredam fluktuasi tekanan.
Q5: Pelumasan apa yang dibutuhkan SDAW32X20X10SB?
Segel piston dua arah heterogen memiliki reservoir oli terintegrasi yang menyediakan pelumasan mandiri untuk operasi normal dengan udara terkompresi yang bersih, kering, atau sedikit dilumasi. Tidak diperlukan pelumasan eksternal untuk udara terkompresi industri standar. Jika menggunakan pelumas, gunakan oli turbin ringan dengan konsentrasi sangat rendah — pelumasan berlebihan mempercepat kerusakan segel. Jangan gunakan pelumas berbasis silikon.
