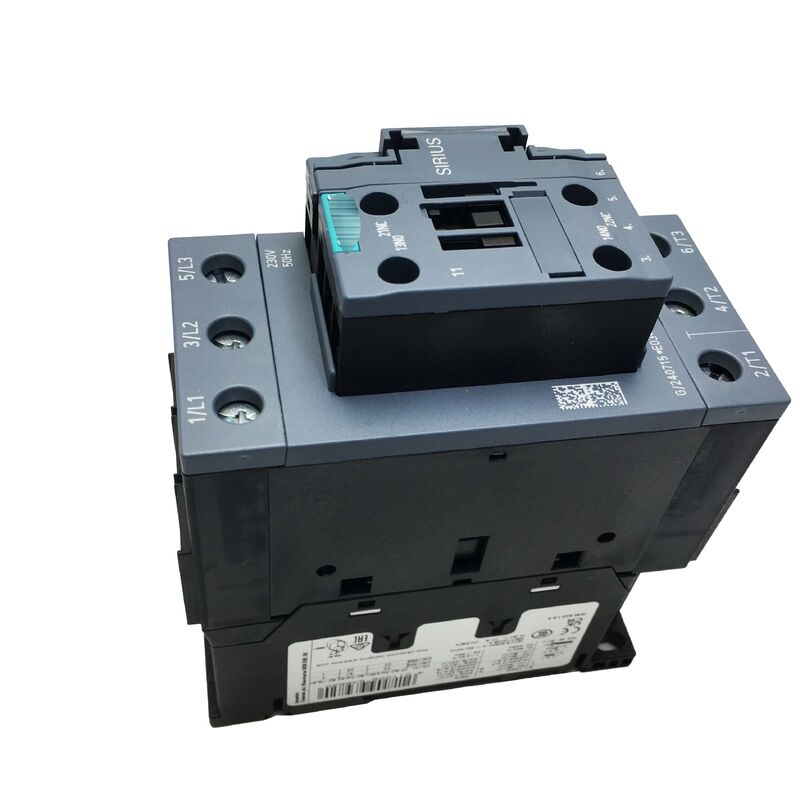

3RT2036-1AP00 Siemens Power Contactor 3RT20361AP00 Baru Segel
Siemens 3RT2036-1AP00
Nomor Bagian:3RT2036-1AP00
Produsen:Siemens AG
Keluarga produk:Sirius 3RT2
Jenis:Kontaktor daya 3 kutub (AC Motor Switching)
Gambaran umum
3RT2036-1AP00 adalah kontaktor daya 3-kutub dari seri SIRIUS 3RT2 Siemens, yang dirancang untuk beralih motor induksi AC hingga 22 kW pada 400V.Ukuran bingkai S2 memberikan kemampuan yang ditingkatkan dengan konstruksi kontak yang lebih berat, massa termal yang lebih besar, dan ketahanan mekanik untuk menangani arus yang lebih tinggi yang terlibat dalam memulai dan menjalankan drive 22kW.
Aplikasi termasuk kompresor besar, stasiun pompa berkapasitas tinggi, penggerak conveyor tugas berat, sistem kipas industri, dan mesin alat utama drive motor.Hal ini juga cocok untuk beban resistif pada arus yang lebih tinggi dari motor ratingModel ini menggantikan 3RT1036-1AP00 sebelumnya, mempertahankan peringkat yang sama, konfigurasi terminal, dan jejak dimensi.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor Bagian |
3RT2036-1AP00 |
| Produsen |
Siemens |
| Seri produk |
Sirius 3RT2 |
| Kategori Penggunaan |
AC-3e / AC-3 |
| Konfigurasi kontak utama |
3 NO (3-polar) |
| Listrik nominal (AC-3, 400V) |
50 A (51 A per spesifikasi yang diperbarui) |
| Klasifikasi Motor |
22 kW @ 400V / 11 kW @ 230V |
| Tegangan Koil |
230V AC, 50 Hz |
| Bantuan Terpadu |
1 NO + 1 NC |
| Ukuran |
S2 |
| Hubungan |
Terminal sekrup |
| Tegangan isolasi (Ui) |
690 V |
| Impulse Tahan Tegangan |
6 kV |
| Tingkat Perlindungan |
IP20 |
| Suhu Lingkungan |
-25°C sampai +60°C (dengan derating di atas +40°C) |
| Lebar bersih |
55 mm |
| Standar |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Sertifikasi |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Berat badan |
Sekitar 0,985 kg |
S2 Kapasitas Ukuran Bingkai
Kontaktor ukuran bingkai S2 memiliki jembatan kontak yang lebih berat, celah kontak yang lebih besar, dan kapasitas pemadam busur yang lebih besar dibandingkan dengan unit S0 dan S00 yang lebih kecil.Perbedaan fisik ini memungkinkan motor 50A rating dan memungkinkan penanganan arus rotor terkunci mencapai 350A atau lebih selama kontak penutupan.
Massa termal yang lebih tinggi berarti kontaktor dapat menyerap lebih banyak energi switching sebelum kenaikan suhu mempengaruhi kinerja,membuatnya cocok untuk aplikasi dengan start sering di mana energi switching yang substansial dihasilkan selama siklus operasi.
Kontak Bantuan Terintegrasi
Setiap 3RT2036-1AP00 terdiri dari satu kontak bantu NO terintegrasi dan satu kontak bantu NC terintegrasi yang terhubung secara mekanis ke pembawa kontak utama.Ini memberikan umpan balik real-time dari status aktual kontaktor untuk sistem kontrol pemantauan dan fungsi keselamatan.
Bantuan NC berfungsi sebagai input standar untuk pemantauan diri starter motor, sementara bantuan NO biasanya dihubungkan ke sirkuit penyegelan untuk starter motor manual.Fungsi pemantauan keselamatan ini memenuhi persyaratan banyak standar keselamatan mesin.
Aplikasi Keamanan Fungsional
3RT2036-1AP00 memiliki sertifikasi IEC 61508 untuk aplikasi keamanan fungsional.kontaktor ini dapat berkontribusi pada fungsi keselamatan yang dinilai hingga tingkat SIL dan PL tertentu. Lihat Alat Evaluasi Keamanan Produk dan standar keselamatan mesin yang berlaku untuk persyaratan aplikasi khusus.
Pertanyaan yang Sering Diajukan
T1: Dapatkah 3RT2036-1AP00 digunakan dalam star-delta starter dengan persyaratan kumparan 230V?
Ya, 3RT2036-1AP00 dapat berfungsi sebagai kontaktor utama dan delta di star-delta starter.Memverifikasi star contactor rating cocok dengan kondisi bintang arus berkurang.
T2: Apakah suara berbunyi yang terlihat normal setelah diganti?
Beberapa AC coil hum adalah normal karena medan magnet yang bervariasi. jika terlihat lebih keras, periksa kotoran atau korosi pada permukaan kursi magnet yang dapat mencegah kursi armature yang tepat,Meningkatkan jarak dan tingkat desakan.
T3: Dapatkah kontaktor dipasang di sisinya (diputar 90°)?
Sementara rotasi ke posisi horizontal atau terbalik dimungkinkan, arus nominal mungkin memerlukan derating karena perubahan pendinginan konveksi.Lihat lembar data produk untuk derating yang diizinkan di posisi pemasangan non-standar.
Q4: Apa maksimum garis silang kawat untuk terminal kontak utama?
Terminal sekrup S2 dapat mengakomodasi bagian kawat dari sekitar 2,5 mm2 hingga 35 mm2 tergantung pada jenis terminal.Konduktor berantai fleksibel dengan ferrules ujung kabel yang tepat dianjurkan untuk kabel panel. Terminal kontrol menerima rambu-rambu yang lebih kecil biasanya 0,5mm2 sampai 4mm2.
T5: Apakah kontaktor cocok untuk motor pompa 22kW yang mulai 15-20 kali per jam?
Menghitung total start selama interval layanan yang diperlukan dan membandingkannya dengan kurva umur listrik yang diterbitkan.Jika dibutuhkan, umurnya melebihi rating, pertimbangkan penggantian kontak yang lebih sering, soft starter untuk membatasi arus start, atau wye-delta starter untuk mengurangi arus start.
