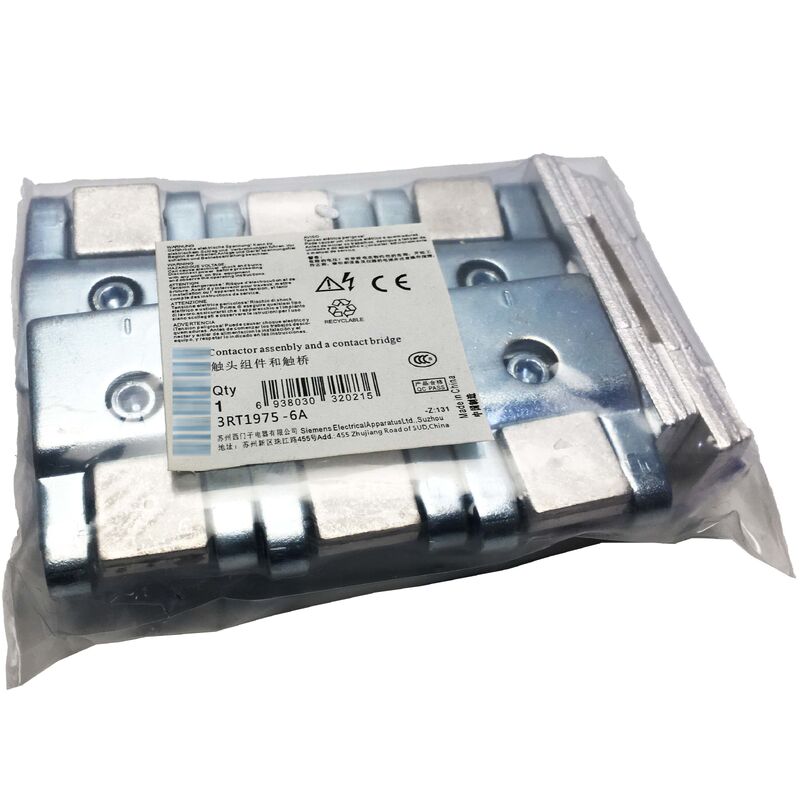

3RT1975-6A Baru Asli Siemens 3RT19756A Switchpieces Bagian kontak
Siemens 3RT1975-6A. Sirius S12 Set kontak pengganti.
Nomor Bagian:3RT1975-6A
Produsen:Siemens AG (Jerman)
Jenis produk:Kit kontak pengganti (bagian ganti)
Rentang Produk:Sirius (Seri 3RT1)
Gambaran umum
3RT1975-6A adalah kit kontak pengganti OEM Siemens untuk kontaktor daya SIRIUS 3RT1075.tiga jembatan kontak bergerak, enam bagian kontak tetap, dan perangkat keras pemasangan yang terkait.
Kit ini mengganti semua enam permukaan kontak di tiga kutub utama secara bersamaan, mengembalikan kontaktor ke resistensi kontak aslinya, penurunan tegangan, dan kapasitas membawa arus.
3RT1075 adalah contactor daya ukuran S12 Siemens, frame standar terbesar dalam seri SIRIUS 3RT1.150hp pada 480V, dan 400hp pada pasokan 600V.
Pada tingkat daya ini 3RT1075 menangani beberapa arus terus menerus tertinggi dalam lini produk SIRIUS.panel penggerak utama untuk kipas industri dan kompresor, penggerak pompa pusat dalam pengolahan air, dan aplikasi laut dan proses berat.
Kontak memiliki keausan yang signifikan yang membuat 3RT1975-6A salah satu suku cadang servis yang paling penting untuk setiap situs yang menjalankan mesin ini.
Filsafat desain SIRIUS membuat penggantian kontak praktis.Seri kit 3RT19 memungkinkan pemeliharaan tanpa mengeluarkan kontaktor dari panel dalam banyak jenis instalasiItu berarti lebih sedikit downtime, lebih sedikit pemutusan, dan lebih cepat kembali ke layanan.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor Bagian |
3RT1975-6A |
| Produsen |
Siemens AG |
| Jenis Produk |
Kit kontak pengganti |
| Berbagai Produk |
Sirius 3RT1 |
| Kontaktor yang kompatibel |
3RT1075 |
| Isi Kit |
3 kontak bergerak + 6 kontak tetap + bagian pemasangan |
| Polandia |
3 kutub kontak utama |
| Listrik nominal |
400A (AC-3) |
| Tegangan Maksimal |
600V |
| Kelas ukuran kontaktor |
S12 |
| Dimensi |
77 × 72 × 94 mm |
| Negara Asal |
Jerman |
Siklus Pakai Kontak pada 400A
Setiap kali 3RT1075 dibuka di bawah beban, sebuah busur terbentuk antara kontak pemisah. Busur berlangsung sebagian milisekund tetapi pada 400A, energi dalam interval itu signifikan.Ini mengikis sejumlah kecil bahan kontak dengan setiap operasi.
Bahan yang terkikis menumpuk sebagai residu karbonisasi hitam pada permukaan kontak. Selama ratusan atau ribuan siklus beralih, erosi ini terkumpul. Ketebalan kontak berkurang.Musim semi tekanan kontak menyimpang kurangGeometri permukaan berubah dari datar dan halus menjadi berlubang dan tidak teratur.
Perubahan ini meningkatkan ketahanan kontak.Ketahanan kontak yang lebih tinggi berarti lebih banyak panas yang dihasilkan di sendi kontak yang mempercepat erosi.
Tanda-tanda peringatan jelas: suhu tinggi di terminal utama, lubang yang terlihat, bau logam yang dipanaskan saat beralih berat dan dalam kasus lanjut,suara busur yang lebih keras dari biasanya pada penutupan.
Jika kontak yang tidak diatasi akhirnya dilas, permukaan paduan perak yang dilembut akan menyatu saat terjadi gangguan.Kontaktor las tidak dapat dibuka dalam kondisi kesalahan dan menimbulkan bahaya keamananPemeriksaan teratur dan penggantian kit tepat waktu dengan 3RT1975-6A mencegah hasil ini.
Semua Tiga Kutub Bersama-sama Mengapa Penggantian Sebagian Adalah Praktek yang Buruk
Sebuah naluri pemotongan biaya umum adalah untuk mengganti hanya tiang yang paling usang. itu adalah keputusan yang salah. ketika satu tiang mencapai ambang keausan, dua tiang lainnya berada di belakang dengan 200kW dan di atas,ketiga fase membawa arus yang hampir sama dan mengalami hampir energi busur yang sama per siklus.
Mengganti hanya satu tiang berarti dua yang tersisa akan membutuhkan penggantian segera, yang membutuhkan penutupan kedua dan acara pemeliharaan kedua.
Penggantian kit penuh dengan 3RT1975-6A membawa kontaktor kembali ke garis dasar seragam di semua kutub. Interval pemeliharaan berikutnya dapat diprediksi dan konsisten.Total biaya tenaga kerja lebih rendah ̇satu intervensi daripada dua.
Bagian Cadangan SIRIUS dan Sistem yang Lebih Luas
3RT1975-6A sesuai dengan program suku cadang SIRIUS yang terstruktur Siemens.dengan nomor bagian kit khusus untuk setiap ukuran frame dan rating arus.
Di samping kit kontak, Siemens menawarkan kit penggantian kumparan (seri 3RT1975-5AB untuk berbagai tegangan kumparan) dan pilihan penggantian arc chute,membuat 3RT1075 menjadi unit yang dapat digunakan sepenuhnya daripada perangkat yang dibuang pada akhir masa pakai kontak.
Pertanyaan yang Sering Diajukan
T1: Suhu terminal utama pada 3RT1075 lebih tinggi dari biasanya, tetapi koneksi kabel ketat.
Dengan torsi terminal yang dikonfirmasi benar, peningkatan titik suhu terminal untuk peningkatan resistensi kontak DATAS kontak adalah penyebab yang paling umum.Periksa permukaan kontak melalui bukaan selang busur jika terlihatJika permukaan menunjukkan lubang yang signifikan, kehilangan profil datar, atau penumpukan karbon yang tidak dapat dibersihkan, kit 3RT1975-6A adalah tindakan yang benar.
T2: Dapatkah 3RT1975-6A dipasang sementara tubuh kontaktor tetap di panel?
Dalam kebanyakan konfigurasi panel, ya. rangkaian kontak SIRIUS S12 dapat diakses dengan tubuh yang dipasang. pasokan ke kontaktor harus sepenuhnya terisolasi dan dikonfirmasi mati sebelum akses.Sirkuit bantu harus dimatikan.Dengan kondisi keselamatan ini dipenuhi, jembatan kontak dan kontak tetap dapat dilepas dan kit baru dipasang tanpa memutuskan tali kabel utama.
T3: Setelah pengelasan kontak yang disebabkan oleh kesalahan, apakah kit 3RT1975-6A akan mengembalikan kontaktor ke layanan penuh?
Jika pengelasan dibatasi pada permukaan kontak dan komponen mekanisme - pegas, pembawa jembatan, kandang tiang - tidak rusak, kit 3RT1975-6A dapat mengembalikan kontaktor.Jika arus kesalahan cukup parah untuk mendistorsi pembawa jembatan atau merusak pegasJika ada keraguan tentang integritas mekanisme, periksa dengan hati-hati setelah menghapus kontak las.Penggantian kontaktor penuh adalah rute yang lebih aman.
T4: Apakah ada metode pemeriksaan visual untuk kontak 3RT1075 sebelum memutuskan apakah kit 3RT1975-6A diperlukan?
Air terjun busur pada kontaktor S12 memberikan akses visual terbatas ke kontak tetap. A clearer inspection is done by manually separating the contacts with the drive de-energised and measuring contact thickness with a feeler gauge against the minimum thickness specified in the technical dataKondisi permukaan juga merupakan indikator kualitas yang dapat diandalkan ketika pengukuran langsung tidak praktis.
T5: Apa torsi yang harus diterapkan pada terminal utama 3RT1075 S12 setelah pemasangan 3RT1975-6A?
Torsi peregangan terminal utama untuk koneksi busbar 3RT1075 S12 adalah dalam kisaran 14 Nm.Selalu periksa terhadap penandaan pada varian terminal tertentu atau lembar data teknis produk sebelum pengetatan akhir, karena varian desain terminal mungkin memiliki torsi yang berbeda.Terminal dengan torsi rendah menghasilkan tanda pemanasan yang sama dengan kontak yang usang dan akan membatalkan manfaat dari kit kontak baru dalam waktu singkat.
