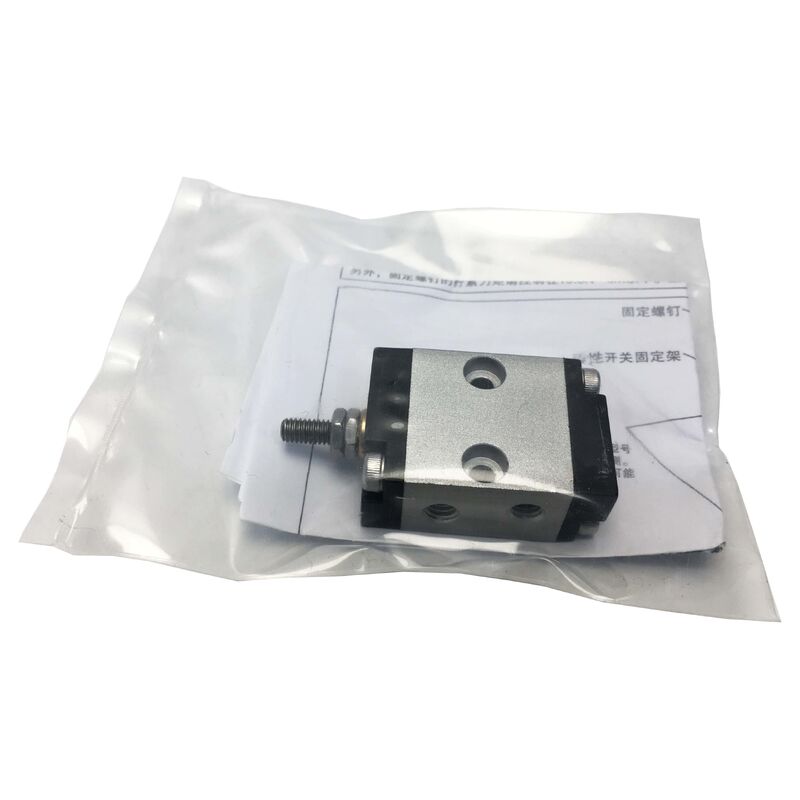

BDA10X5 Pabrik Baru Segel Koganei BDA10X5 Silinder BDA10-5

Nomor Suku Cadang: BDA10X5

Produsen: KOGANEI Corporation (Jepang)

Jenis Produk: Silinder Pneumatik Multi-Mount Ringkas

Seri: BDA

Diameter Piston: 10mm

Langkah: 5mm

BDA10X5 adalah silinder pneumatik multi-mount ringkas seri KOGANEI BDA dengan diameter piston 10mm dan langkah 5mm. Silinder udara aksi ganda ini direkayasa untuk aktuasi gerakan kecil dalam aplikasi otomatisasi industri.

Ideal untuk operasi pick-and-place, penjepitan mikro, pengeluaran komponen, pengindeksan, dan gerakan linier jarak pendek di lingkungan yang terbatas ruang di mana presisi berulang sangat penting. KOGANEI, produsen Jepang dengan pengalaman luas dalam pneumatik presisi, merancang seri BDA untuk memberikan fleksibilitas pemasangan yang serbaguna tanpa memerlukan jenis badan silinder yang berbeda untuk setiap orientasi pemasangan.

Konfigurasi diameter piston 10mm dengan langkah 5mm ditujukan untuk aplikasi tugas ringan, jarak pendek dalam peralatan perakitan presisi, sistem penanganan semikonduktor, manufaktur perangkat medis, jalur perakitan elektronik, dan mesin pengolahan makanan.

Fitur unggulan silinder BDA adalah fleksibilitas pemasangan. Badan standar mendukung pemasangan samping langsung, sementara tiga jenis braket tambahan menyediakan:

• Pemasangan flensa depan untuk pemasangan muka ke muka
• Pemasangan flensa belakang untuk pemasangan dari belakang silinder
• Pemasangan clevis/pivot untuk aplikasi yang memerlukan gerakan rotasi

Desain ini memungkinkan pembuat mesin untuk menggunakan badan silinder yang sama di berbagai posisi, menyederhanakan inventaris suku cadang dan mengurangi kompleksitas pengadaan.

• Aplikasi label dengan kontrol kedalaman tekan yang presisi
• Pengeluaran komponen dari perlengkapan atau sarang
• Penjepitan lembut benda kerja yang rapuh
• Aktuasi katup untuk penutup pembelok ringan
• Umpan mikro dalam sistem pengindeksan

BDA10X5 kompatibel dengan sakelar sensor KOGANEI yang mendeteksi posisi piston di akhir langkah. Sinyal sensor langsung masuk ke modul input digital PLC, memberikan konfirmasi kepada pengontrol mesin bahwa langkah maju atau mundur telah selesai.

Tipe sensor solid-state (3-kabel) dan reed switch (2-kabel) tersedia, dengan posisi pemasangan yang dapat disesuaikan untuk penyetelan halus.

Untuk kinerja optimal, gunakan udara terkompresi yang bersih dan kering dengan filter-regulator hulu yang diatur ke tekanan operasi yang diinginkan (0,05 hingga 0,7 MPa). Segel silinder standar dirancang untuk udara tanpa pelumas, yang lebih disukai dalam aplikasi bersih atau kontak makanan.

Jika menggunakan udara berpelumas, pertahankan pelumasan berkelanjutan untuk mencegah degradasi segel.

Periksa katup pengatur aliran jika terpasang, karena katup jarum yang hampir tertutup dapat menyebabkan gejala ini. Verifikasi diameter dan panjang selang untuk masalah penurunan tekanan. Periksa interferensi mekanis atau keausan segel internal yang memungkinkan udara bocor.

BDA10X5 standar tidak secara khusus dinilai untuk penggunaan ruang bersih. Untuk aplikasi ruang bersih, tentukan varian CS-BDA (sistem bersih) yang menggunakan segel dan metode konstruksi khusus untuk meminimalkan generasi partikel.

Gunakan lubang tembus pada badan silinder untuk sekrup pemasangan. Hindari pengencangan berlebihan untuk mencegah distorsi badan. Gunakan senyawa pengunci ulir dan pastikan permukaan pemasangan rata dan kaku untuk mencegah defleksi selama operasi.

Geser sensor di sepanjang jalur pemasangan hingga lampu indikator menunjukkan sinyal terkuat dan paling konsisten di akhir langkah. Sensor indikator dua warna KOGANEI memfasilitasi proses penyesuaian ini.

Dirancang untuk masa pakai melebihi 10 juta siklus dalam udara bersih yang tersaring dengan baik. Ganti segel berdasarkan kondisi daripada jadwal. Indikator termasuk kebocoran udara yang terlihat, penurunan kecepatan langkah, atau peredaman yang lunak di akhir langkah.
