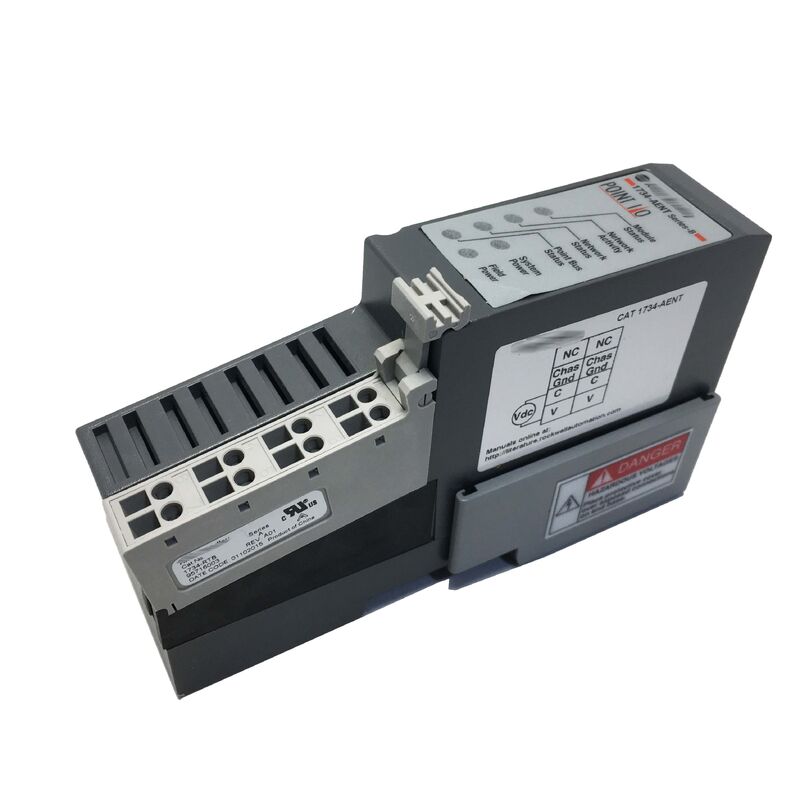

1734-AENT Modul Adaptor Ethernet Baru Asli AB 1734AENT
Allen-Bradley 1734-AENT | POINT I/O EtherNet/IP Adapter
Nomor Suku Cadang: 1734-AENT
Produsen: Allen-Bradley / Rockwell Automation (USA)
Tipe Produk: Adaptor Komunikasi EtherNet/IP — Seri POINT I/O
Keluarga Produk: 1734 POINT I/O
Tegangan Input: 24V DC nominal (rentang 10-28.8V DC)
Gambaran Umum
1734-AENT adalah adaptor EtherNet/IP untuk sistem 1734 POINT I/O Allen-Bradley — modul yang menjembatani rak POINT I/O ke ControlLogix, CompactLogix, atau pengontrol lain yang berkemampuan EtherNet/IP.
Pasang di posisi paling kiri rel POINT I/O, sambungkan kabel Ethernet RJ45, dan seluruh rak I/O menjadi node jaringan yang dapat diakses, dibaca, dan ditulis oleh pengontrol secara real time.
Sistem POINT I/O itu sendiri adalah platform I/O yang padat dan modular — modul I/O individual hanya selebar 12mm, memungkinkan I/O berdensitas tinggi di ruang panel yang ringkas.
Setiap modul digeser ke rel DIN dan terhubung ke modul berikutnya melalui backplane POINTBus di bagian belakang rakitan, dengan 1734-AENT di kepala yang menerjemahkan antara POINTBus dan jaringan Ethernet.
Adaptor dapat mendukung hingga 63 modul POINT I/O dalam satu node — hingga 504 titik I/O gabungan — menjadikan satu 1734-AENT mampu mengelola sebagian besar I/O mesin hanya dengan satu alamat jaringan.
Apa yang menjadikan 1734-AENT perangkat lapangan yang serbaguna adalah kombinasi lapisan aplikasi CIP (Common Industrial Protocol) dengan transportasi fisik EtherNet/IP standar.
CIP adalah lapisan protokol yang sama yang digunakan pada ControlNet dan DeviceNet, sehingga pengontrol Logix berkomunikasi dengan modul POINT I/O melalui 1734-AENT menggunakan paradigma pemrograman yang sama seperti perangkat CIP lainnya — tidak perlu mempelajari protokol komunikasi khusus, tidak perlu konverter protokol.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor Suku Cadang |
1734-AENT |
| Produsen |
Allen-Bradley / Rockwell Automation |
| Tipe Produk |
Adaptor POINT I/O EtherNet/IP |
| Tegangan Input |
24V DC nominal (10-28.8V DC) |
| Konsumsi Daya |
Maks 4,5W pada 28,8V DC |
| Arus Lonjakan |
Maks 6A saat dinyalakan |
| Output POINTBus |
1000 mA (untuk modul I/O yang terhubung) |
| Kecepatan Jaringan |
10/100 Mbps, half atau full duplex |
| Negosiasi Otomatis |
Ya |
| Modul Maks |
63 modul POINT I/O |
| Titik I/O Maks |
504 |
| Topologi |
Bintang, Pohon, Linier |
| Konektor |
RJ45 (kabel Cat 5) |
| Pemasangan |
Rel DIN, vertikal |
| Protokol |
CIP / EtherNet/IP |
| Perlindungan Polaritas |
Ya |
EtherNet/IP — Mengapa Penting untuk I/O Terdistribusi
EtherNet/IP menggunakan perangkat keras Ethernet IEEE 802.3 standar dan jaringan TCP/IP, tetapi menambahkan lapisan aplikasi CIP yang memberikannya perilaku industri yang deterministik.
Kemampuan utama untuk I/O terdistribusi adalah pesan implisit — 1734-AENT dan pengontrol yang terhubung membangun koneksi I/O siklik yang secara otomatis bertukar data I/O pada tingkat yang ditentukan tanpa pemrograman aplikasi apa pun di sisi pengontrol selain konfigurasi awal.
Dalam praktiknya, ini berarti pengontrol CompactLogix atau ControlLogix melihat modul POINT I/O yang terhubung ke 1734-AENT seolah-olah itu adalah I/O lokal — tag muncul di database tag pengontrol, data input diperbarui secara otomatis pada RPI (Requested Packet Interval) yang dikonfigurasi, dan data output ditulis secara otomatis.
Pemrogram pengontrol tidak mengelola komunikasi Ethernet; platform Logix menanganinya secara transparan.
1734-AENT juga mendukung pesan eksplisit — pesan non-siklik untuk perubahan konfigurasi, pembacaan parameter, atau diagnostik.
Ini digunakan selama komisioning, pemecahan masalah, atau ketika pengontrol perlu menanyakan status modul di luar siklus pembaruan I/O normal.
Penetapan Alamat IP dan Komisioning Jaringan
1734-AENT mendukung penetapan alamat IP melalui BOOTP atau DHCP — alat jaringan standar yang secara otomatis menetapkan alamat IP ke perangkat yang baru terhubung. Rockwell Automation menyediakan utilitas BOOTP/DHCP sebagai bagian dari toolset RSLinx dan Studio 5000.
Saat adaptor pertama kali dinyalakan, ia menyiarkan permintaan BOOTP. Server BOOTP merespons dengan alamat IP yang ditetapkan.
Setelah alamat IP statis ditetapkan dan dikonfirmasi, disarankan untuk mengonfigurasi adaptor agar menggunakan alamat tersimpan tetap daripada BOOTP/DHCP dinamis — ini mencegah perubahan alamat IP jika server DHCP sementara tidak tersedia saat restart.
Dalam sebagian besar aplikasi kontrol produksi, alamat adaptor I/O ditetapkan tetap untuk mencegah pengontrol kehilangan koneksi I/O karena masa sewa DHCP kedaluwarsa atau server DHCP tidak dapat dijangkau.
Catu Daya Ekspansi
1734-AENT menyediakan arus POINTBus 1000mA untuk memberi daya pada modul I/O yang terhubung. Untuk konfigurasi yang melebihi anggaran ini — yang terjadi ketika banyak modul I/O analog atau khusus digunakan — catu daya ekspansi (1734-EP24DC atau yang setara) harus dimasukkan ke dalam rel pada posisi yang sesuai.
Satu catu daya ekspansi dapat memberi daya hingga 17 modul tambahan.
Perencanaan penempatan catu daya ekspansi adalah langkah penting dalam merancang node POINT I/O yang lebih besar.
Pertanyaan yang Sering Diajukan
Q1: 1734-AENT terhubung dan diberi daya tetapi tidak muncul di jaringan EtherNet/IP. LED tautan jaringan mati. Apa yang harus diperiksa terlebih dahulu?
LED tautan yang gelap berarti koneksi fisik Ethernet belum terjalin. Periksa kabel Cat 5 — pastikan terpasang dengan kuat ke port RJ45 adaptor, tidak rusak, dan terhubung ke port switch yang aktif.
Jika koneksi kabel dan switch dipastikan baik, verifikasi tegangan suplai 24V DC berada dalam rentang 10-28.8V pada terminal daya adaptor.
Adaptor harus memiliki daya sebelum mencoba komunikasi jaringan.
Jika LED tautan menyala tetapi adaptor masih tidak muncul di jaringan, lanjutkan ke komisioning alamat IP menggunakan utilitas BOOTP.
Q2: Berapa banyak koneksi pengontrol simultan yang dapat didukung oleh 1734-AENT?
1734-AENT mendukung koneksi dari beberapa pengontrol secara bersamaan. Dalam praktiknya, satu pengontrol memiliki koneksi I/O untuk kontrol output, sementara pengontrol tambahan dapat membuat koneksi hanya-mendengarkan untuk membaca data input.
Ini memungkinkan sistem pengawasan atau pemantauan untuk mengamati data POINT I/O tanpa mengganggu kepemilikan I/O pengontrol utama.
Jumlah total koneksi simultan dibatasi oleh kapasitas tabel koneksi adaptor — lihat dokumentasi pengguna adaptor untuk batas spesifik dalam versi firmware yang terinstal.
Q3: Modul POINT I/O pada posisi 32 menunjukkan kesalahan komunikasi, tetapi semua modul lain berfungsi. 1734-AENT menunjukkan status normal. Apa penyebab yang paling mungkin?
Kesalahan komunikasi modul yang terisolasi dengan adaptor yang sehat biasanya menunjukkan masalah POINTBus lokal — baik modul yang terpengaruh itu sendiri telah gagal, koneksi POINTBus-nya ke modul yang berdekatan tidak terpasang sepenuhnya, atau modul telah menarik terlalu banyak arus POINTBus dan memicu kondisi batas daya.
Lepaskan dan pasang kembali modul pada posisi 32. Periksa apakah catu daya ekspansi terpasang jika rel memiliki lebih dari ~17 modul.
Jika masalah mengikuti modul ke posisi yang berbeda, modul telah gagal dan harus diganti.
Q4: 1734-AENT sedang diganti dalam sistem yang berjalan. Apakah alamat IP dan konfigurasi perlu dimasukkan kembali?
Ya. Alamat IP dan semua data konfigurasi disimpan di dalam modul itu sendiri, bukan di perangkat keras rak I/O.
Ketika 1734-AENT baru dipasang, ia harus diberi alamat IP yang sama dengan unit asli — menggunakan utilitas BOOTP atau Studio 5000 — dan konfigurasi ukuran sasis I/O harus sesuai dengan jumlah modul yang terhubung.
Setelah alamat IP diatur dan pengontrol membangun kembali koneksi I/O, sistem harus kembali beroperasi normal tanpa perubahan pada program pengontrol.
Q5: Apa perbedaan antara 1734-AENT dan 1734-AENTR?
1734-AENT memiliki satu port Ethernet, mendukung topologi bintang dan pohon. 1734-AENTR memiliki dua port Ethernet dengan switch tertanam, mendukung topologi Device Level Ring (DLR) selain topologi bintang dan linier/daisy-chain.
DLR menyediakan toleransi kesalahan tingkat jaringan — satu putusnya kabel di mana pun dalam cincin tidak mengganggu komunikasi I/O karena cincin mengkonfigurasi ulang di sekitar putus.
Untuk aplikasi di mana ketersediaan I/O berkelanjutan meskipun ada kegagalan kabel diperlukan, 1734-AENTR adalah pilihan yang tepat. Untuk jaringan bintang atau pohon standar, 1734-AENT adalah opsi yang lebih sederhana.
