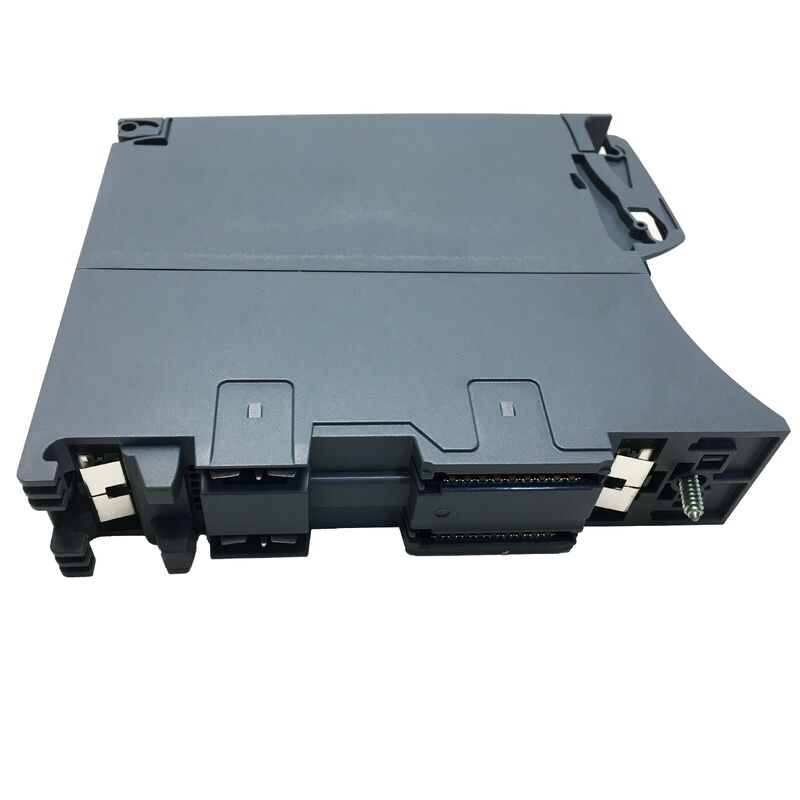

6ES7550-1AA01-0AB0 Simatic S7-1500 Counter Module 6ES75501AA010AB0 Baru Asli

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V — Penghitung Kecepatan Tinggi 2 Saluran / Encoder Inkremental 24V / Deteksi Posisi

TM Count 2x24V — Penghitungan Kecepatan Tinggi Langsung di Rak PLC

Arsitektur modular SIMATIC S7-1500 dirancang berdasarkan modul fungsi khusus yang menangani tugas-tugas berat secara independen dari siklus pemrosesan CPU utama. 6ES7550-1AA01-0AB0 TM Count 2x24V adalah salah satu modul teknologi ini — modul penghitung khusus yang memproses sinyal encoder berkecepatan tinggi dengan kecepatan yang tidak dapat diikuti oleh siklus pemindaian CPU.

Pemindaian input digital PLC standar pada laju siklus program. Untuk penghitungan posisi dan deteksi kejadian pada kecepatan ribuan pulsa per detik, pendekatan siklus program melewatkan penghitungan dan menghasilkan nilai posisi yang tidak dapat diandalkan. Modul TM Count mengatasi hal ini dengan memproses pulsa encoder di perangkat keras — secara independen dari pemindaian CPU. Modul menghitung, membandingkan, dan menghasilkan output secara real time, kemudian membuat hasilnya tersedia untuk CPU melalui gambar proses modul.

Spesifikasi Utama

Apa yang Dihitung dan Dideteksi Modul

Penghitungan pulsa berkecepatan tinggi:Menghitung pulsa encoder pada frekuensi hingga 200kHz (sesuai spesifikasi TM Count 2x24V) — cocok untuk encoder putar berkecepatan tinggi pada mesin produksi.

Deteksi posisi tambahan:Dengan menghitung pulsa kuadratur A/B dari encoder tambahan, modul melacak posisi sudut atau linier dalam siklus mesin. Jumlah akumulasi mewakili posisi relatif terhadap referensi homing terakhir.

Kontrol gerbang:Input DI dapat dikonfigurasi sebagai gerbang perangkat keras — mengaktifkan atau menonaktifkan penghitungan berdasarkan sinyal eksternal (saklar rumah mesin, sensor kehadiran produk, pemicu sinkronisasi) tanpa membebani CPU dengan penanganan interupsi.

Skenario Aplikasi

Sistem penentuan posisi konveyor:Konveyor lini produksi menggunakan encoder tambahan pada poros penggerak. TM Count 2x24V melacak posisi sabuk dan memicu sinyal keluaran spesifik produk ketika target melewati stasiun perawatan — tidak bergantung pada pemindaian PLC.

Penghitungan produk mesin pengemas:Mesin pengemasan berkecepatan tinggi membutuhkan data jumlah produk yang akurat. Modul TM Count menghitung pulsa sensor optik pada kecepatan mesin, dengan output perbandingan memicu aktuator pemisahan batch pada hitungan yang benar.

Pertanyaan Umum

Q1: Berapa frekuensi hitungan maksimum dari TM Count 2x24V (6ES7550-1AA01-0AB0)?

TM Count 2x24V memproses sinyal encoder 24V. Frekuensi input maksimum tergantung pada mode penghitungan yang dikonfigurasi. Dalam mode penghitungan tunggal (hanya menghitung pulsa A), frekuensi maksimum lebih tinggi dibandingkan mode kuadratur. Lihat manual perangkat keras Siemens TM Count 2x24V untuk mengetahui batas frekuensi yang tepat per mode penghitungan. Operasi umum mencakup frekuensi encoder yang digunakan dalam peralatan mesin industri dan aplikasi konveyor.

Q2: Apakah 6ES7550-1AA01-0AB0 mendukung encoder absolut SSI?

Tidak. TM Count 2x24V hanya mendukung encoder inkremental 24V dan encoder pulsa — tidak mendukung encoder absolut SSI (Synchronous Serial Interface). Untuk input encoder SSI, modul PosInput SIMATIC S7-1500 TM (seri 6ES7551-xxxx-0AB0) adalah modul yang sesuai. Konfirmasikan jenis encoder di aplikasi sebelum memilih modul.

Q3: Bagaimana modul TM Count berintegrasi dengan program CPU S7-1500?

Modul TM Count berkomunikasi dengan CPU melalui backplane bus S7-1500. Fungsi penghitungan, setpoint, dan penetapan keluaran dikonfigurasi melalui LANGKAH 7 (Portal TIA) menggunakan konfigurasi perangkat keras modul dan blok fungsi sistem (SFB). CPU membaca nilai penghitung dan menulis parameter kontrol ke gambar proses modul. SFB khusus (CTRL_HSC) menyediakan antarmuka program untuk kontrol penghitung dan pembacaan kembali nilai.

Q4: Dapatkah output perbandingan 6ES7550-1AA01-0AB0 beroperasi lebih cepat daripada siklus pemindaian PLC?

Ya. Output perbandingan pada TM Count 2x24V bereaksi terhadap nilai penghitung di perangkat keras — output beralih ketika penghitung mencapai nilai perbandingan yang dikonfigurasi, apa pun waktu siklus pemindaian PLC. Reaksi perangkat keras ini adalah keuntungan utama dari pendekatan modul teknologi: waktu keluaran tepat dan deterministik, tidak bergantung pada kapan CPU selanjutnya memproses gambar keluaran.

Q5: Berapa lebar 6ES7550-1AA01-0AB0 di rak S7-1500?

TM Count 2x24V memiliki lebar 35mm di rak S7-1500. Ini adalah lebar slot tunggal standar untuk modul lebar tunggal SIMATIC S7-1500. Modul ini menempati satu slot di rak S7-1500 dan dipasang dengan metode koneksi modul standar yang digunakan di seluruh rangkaian produk S7-1500.
