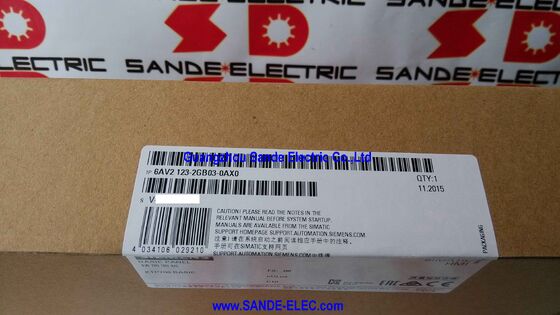

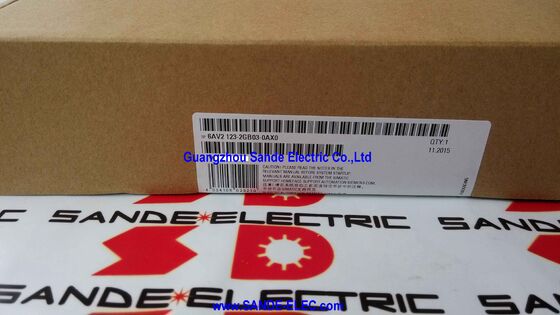

SIMATIC HMI, BASIC PANEL, KEY AND TOUCH OPERATION 6AV2123-2GB03-0AX0 6AV2 123-2GB03-0AX0 6AV2123-2GBO3-OAXO

Siemens 6AV2123-2GB03-0AX0 ∙ SIMATIC HMI KTP700 Panel dasar 7 " TFT / 800×480 / Sentuh + 8 tombol / PROFINET / 24V DC / IP65

HMI Kompak yang Melakukan Lebih dari Yang Dijanjikan

6AV2123-2GB03-0AX0 adalah HMI entry-level 7 inci KTP700 Basic dari seri SIMATIC Basic Panel."Tingkat masuk" dalam keluarga SIMATIC HMI tidak berarti kapasitas rendah untuk kelas aplikasi targetUntuk mesin mandiri, sel produksi kompak, atau unit pemrosesan kecil, KTP700 Basic memberikan semua yang dibutuhkan: layar sentuh berwarna jelas,tombol fungsi sentuh untuk operasi yang paling sering digunakan, Komunikasi PROFINET ke mesin PLC, dan 10 MB memori untuk menyimpan layar, alarm, dan resep untuk proyek visualisasi mesin lengkap.

Penunjukan "KTP" mengkode mode operasi: Key dan Touch Panel. Layar sentuh menangani navigasi layar, entri data, dan penekanan tombol grafis.8 tombol fungsi di sepanjang tepi bawah memberikan operator akses fisik langsung ke perintah mesin yang paling pentingDalam lingkungan pabrik yang bising di mana operator mungkin memakai sarung tangan atau menangani bagian,respon sentuhan dari tombol fungsi fisik dapat diandalkan terdeteksi dengan cara yang panel sentuh hanya kadang-kadang tidak.

PROFINET menghubungkan panel ke SIMATIC S7-1200, S7-300, S7-400, atau PLC PROFINET lainnya.Panel ini juga dapat berkomunikasi melalui Modbus TCP/IP dan EtherNet/IP, mengurangi kabel ke kabel Ethernet tunggal dari panel ke saklar jaringan.

Spesifikasi Utama

Integrasi Portal TIA ¢ Konfigurasi Dasar WinCC

6AV2123-2GB03-0AX0 dikonfigurasi di Siemens TIA Portal menggunakan WinCC Basic V13 atau lebih baru.Tampilan proyek TIA Portal mengelola proyek HMI bersama dengan program PLC dalam lingkungan pengembangan tunggal tag bersama, kelas alarm, dan teks proyek didefinisikan sekali dan digunakan baik di program PLC dan layar HMI.

Pemetaan variabel komunikasi antara memori PLC dan tampilan HMI otomatis setelah PLC dan HMI dikonfigurasi dalam proyek Portal TIA yang sama.

FAQ

T1: Bisakah KTP700 Basic berkomunikasi dengan S7-300 atau S7-400 PLC serta S7-1200?

Ya. KTP700 Basic mendukung komunikasi dengan SIMATIC S7-1200, S7-1500, S7-300, dan S7-400 PLC melalui PROFINET.Ini juga mendukung Modbus TCP/IP dan EtherNet/IP untuk komunikasi dengan PLC non-Siemens. Jenis PLC dikonfigurasi dalam tampilan perangkat dan jaringan TIA Portal ketika proyek panel dibuat.

T2: Apakah KTP700 Basic mendukung instalasi vertikal?

Ya. Panel mendukung orientasi horizontal (landscape) dan vertikal (portrait).Konfirmasi orientasi instalasi panel di TIA Portal sebelum panel dikonfigurasi untuk memastikan tata letak layar sesuai dengan instalasi fisik.

T3: Apa port USB yang digunakan pada 6AV2123-2GB03-0AX0?

Port USB Tipe A mendukung pemuatan proyek melalui USB drive (mengunduh proyek HMI yang dikonfigurasi ke panel tanpa koneksi jaringan), cadangan data, pembaruan firmware,dan koneksi ke perangkat USB eksternal seperti pembaca barcode atau printer. Tidak menyediakan komunikasi host USB ke PLC.

T4: Layar KTP700 Basic menjadi gelap tetapi PLC berjalan. Apa yang harus diperiksa?

Layar mungkin telah masuk ke mode hemat daya (panas layar setelah periode tidak aktif yang dikonfigurasi adalah pengaturan WinCC standar). Sentuh layar atau tekan tombol fungsi untuk membangunkannya.Jika tampilan tidak merespons, periksa tegangan catu daya 24V DC pada konektor catu daya panel. Jika pasokan dikonfirmasi baik, lampu LED mungkin telah gagalpanel dalam operasi terus menerus selama beberapa tahun mungkin telah mencapai akhir umur lampu latar.

Q5: Apa versi minimum Portal TIA yang diperlukan untuk mengkonfigurasi 6AV2123-2GB03-0AX0?

KTP700 Basic 6AV2123-2GB03-0AX0 membutuhkan WinCC Basic V13 atau STEP 7 Basic V13 sebagai versi perangkat lunak konfigurasi minimum.V20) juga kompatibel. Versi Portal TIA sebelumnya atau perangkat lunak fleksibel WinCC yang lama tidak mendukung generasi panel ini.
