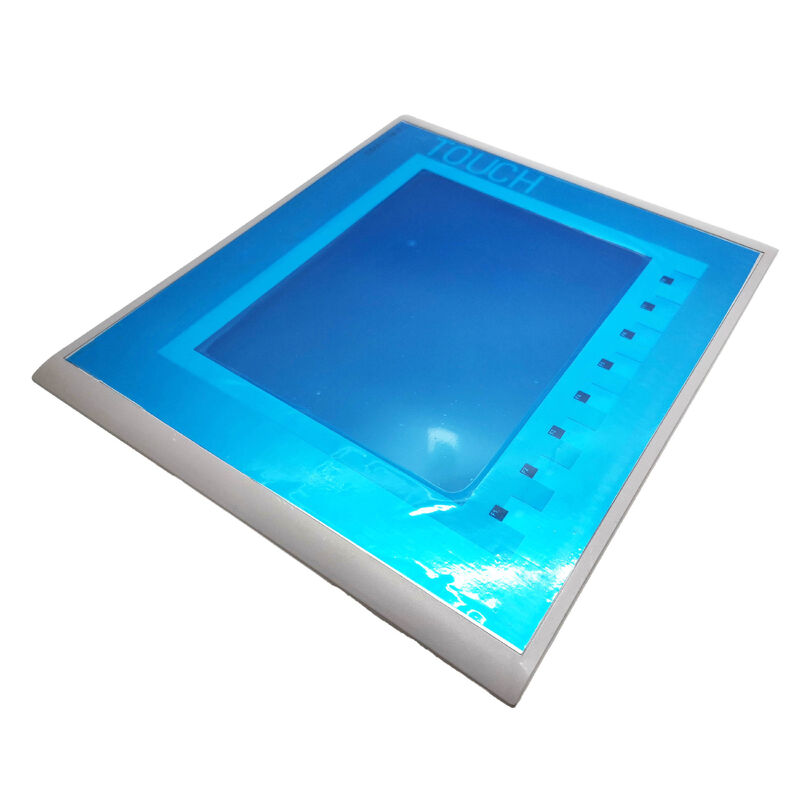

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 HMI Panel Baru Asli

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — 10,4" TFT 640×480, 256 Warna, Tombol/Sentuh, MPI/PROFIBUS DP, 24V DC, IP65

Gambaran Umum

Siemens 6AV6647-0AE11-3AX0 adalah KTP1000 Basic Color DP — panel antarmuka manusia-mesin 10,4 inci dari jajaran SIMATIC Basic Panel Siemens, yang dirancang untuk stasiun operator industri di mana tampilan warna dan operasi sentuh serta tombol diperlukan dengan konektivitas ke sistem PLC berbasis MPI atau PROFIBUS DP.

Ini adalah varian PROFIBUS DP dari seri KTP1000 Basic; varian PROFINET yang sesuai memiliki nomor suku cadang yang berbeda.

Kata "Basic" dalam penamaan panel mencerminkan posisinya dalam hierarki SIMATIC HMI: panel ini menempati tingkatan awal portofolio panel Siemens, di bawah jajaran Comfort Panel, tetapi panel ini memberikan fungsi HMI inti yang dibutuhkan oleh sebagian besar stasiun operator tingkat mesin: tampilan nilai proses, indikasi alarm, manajemen resep, pelaporan, dan tren, melalui lingkungan konfigurasi yang berbagi alat perangkat lunak WinCC yang sama dengan panel kelas atas.

Pendekatan konfigurasi bersama ini berarti proyek yang dimulai pada KTP1000 Basic dapat memigrasikan desain layarnya ke Comfort Panel dengan sedikit pengerjaan ulang jika persyaratan meningkat.

Dengan ukuran 10,4 inci, KTP1000 secara alami cocok untuk panel kontrol mesin di mana operator perlu melihat beberapa nilai proses secara bersamaan — status zona sistem konveyor, jumlah produk dan kecepatan mesin pengemas, atau posisi sumbu dan status program mesin perkakas — tanpa perlu menggulir beberapa layar.

Resolusi piksel 640×480 pada ukuran tampilan ini memberikan keterbacaan teks dan grafis yang nyaman dalam pencahayaan industri sekitar yang umum tanpa kecerahan tampilan tambahan di luar pengaturan pabrik panel.

Kombinasi baris softkey 8 tombol di bawah tampilan dengan kemampuan layar sentuh penuh pada tampilan itu sendiri memberikan operator dua mode interaksi untuk panel yang sama.

Operasi keypad lebih disukai di lingkungan di mana sarung tangan dikenakan atau di mana getaran membuat sentuhan presisi sulit; interaksi layar sentuh lebih cepat untuk entri parameter dan navigasi ketika kondisi akses operator bersih dan stabil.

Kedua mode dapat mengontrol antarmuka penuh secara independen.

Spesifikasi Utama

MPI dan PROFIBUS DP — Dua Protokol, Satu Antarmuka

Akhiran -0AE11 menunjukkan varian komunikasi MPI/PROFIBUS DP dari KTP1000. Kedua protokol berbagi konektor fisik RS 485 yang sama pada panel — protokol dipilih dalam konfigurasi panel.

Antarmuka fisik dual-protokol ini umum di seluruh jajaran Basic Panel DP Siemens dan mencerminkan masa transisi antara model pemrograman dan komunikasi berbasis MPI yang lebih lama (digunakan dengan CPU S7-300) dan arsitektur fieldbus PROFIBUS DP yang menjadi standar untuk koneksi I/O terdistribusi.

Dalam hal instalasi praktis, sebagian besar mesin yang menjalankan CPU S7-300 akan menghubungkan KTP1000 DP melalui MPI ke port MPI CPU untuk konfigurasi dan komunikasi runtime. Mesin dengan arsitektur yang lebih kompleks di mana HMI harus berada di jaringan PROFIBUS bersama dengan perangkat I/O dapat menghubungkan panel sebagai master PROFIBUS ke antarmuka DP CPU.

Antarmuka RS 422, yang juga tersedia pada konektor ini, memungkinkan komunikasi Modbus RTU dengan pengontrol pihak ketiga yang menggunakan Modbus sebagai protokol serialnya.

Ini digunakan dalam instalasi mesin multi-vendor di mana HMI berfungsi sebagai antarmuka operator untuk sistem PLC non-Siemens.

Konfigurasi WinCC Flexible dan TIA Portal

6AV6647-0AE11-3AX0 dirilis selama era WinCC Flexible dan perangkat lunak konfigurasi utamanya adalah WinCC Flexible 2008 SP2 Compact atau yang lebih tinggi.

Panel ini juga dapat dikonfigurasi di TIA Portal awal (STEP 7 Basic V11, WinCC Basic V11), meskipun migrasi ke TIA Portal dalam versi yang lebih baru memperkenalkan siklus penyegaran panel KTP yang akhirnya menghentikan KTP1000 Basic antarmuka DP demi panel asli TIA.

Proyek yang dikonfigurasi di WinCC Flexible untuk KTP1000 DP dapat dimigrasikan ke TIA Portal WinCC jika peningkatan perangkat keras ke panel generasi saat ini dilakukan, mempertahankan desain layar, konfigurasi alarm, dan data resep dengan alat migrasi TIA Portal.

Instalasi dan Pemasangan

Panel dipasang ke dalam potongan pada permukaan panel datar, diamankan oleh klip pemasangan yang disediakan bersama unit.

Dimensi potongan adalah 299mm × 227mm. Ketebalan material panel maksimum pada potongan adalah 4mm.

Peringkat IP65 pada sisi depan berarti tampilan dan bezel panel disegel terhadap masuknya debu dan semprotan air — standar untuk panel operator mesin yang terpapar semprotan pendingin, air pembersih, atau lingkungan pemesinan yang berdebu.

Sisi belakang (IP20) tidak dimaksudkan untuk terpapar cairan atau debu konduktif.

Pemasangan vertikal adalah orientasi yang ditentukan untuk rentang suhu operasi 0 hingga 50°C.

Saat dipasang pada sudut hingga 35° dari vertikal, rentang suhu operasi dapat berkurang — lihat manual instalasi panel untuk kurva penurunan peringkat pada sudut pemasangan non-vertikal.

FAQ

T1: KTP1000 Basic Color DP dihentikan produksinya pada Oktober 2022. Apa pengganti generasi saat ini yang direkomendasikan?

Pengganti Siemens saat ini untuk KTP1000 Basic Color DP berada dalam jajaran SIMATIC HMI Basic Panel Generation 2 atau seri KTP1000 Basic PN, tergantung pada antarmuka yang diperlukan.

Untuk konektivitas PROFIBUS DP, rekomendasi Siemens saat ini melibatkan konverter antarmuka atau migrasi ke PROFINET, karena Basic Panel generasi saat ini berfokus pada komunikasi PROFINET.

Untuk pengadaan pengganti langsung, pasar sekunder menyediakan unit KTP1000 DP yang telah diuji dari mesin yang telah dinonaktifkan.

T2: Bisakah KTP1000 DP berkomunikasi secara bersamaan dengan beberapa PLC pada jaringan MPI yang sama?

Dalam jaringan MPI, KTP1000 dapat dikonfigurasi untuk berkomunikasi dengan CPU PLC yang ditunjuk sebagai pengontrol utamanya.

MPI adalah bus multi-titik yang memungkinkan banyak node, tetapi panel KTP1000 Basic dirancang sebagai perangkat HMI master tunggal yang mempertahankan komunikasi dengan satu PLC yang dikonfigurasi pada satu waktu.

Untuk aplikasi multi-pengontrol, objek layar terpisah dapat ditautkan ke tag dari pengontrol yang berbeda, tetapi ini memerlukan konfigurasi yang cermat di WinCC Flexible dan tunduk pada batasan latensi komunikasi jaringan MPI.

T3: MTBF lampu latar panel adalah 50.000 jam. Apa artinya secara operasional?

50.000 jam pada 25°C adalah waktu rata-rata statistik antar kegagalan untuk lampu latar LED pada suhu referensi tersebut. Pada suhu operasi mesin yang umum di atas 25°C, MTBF menurun.

Pada operasi berkelanjutan 24/7, 50.000 jam mewakili sekitar 5,7 tahun waktu operasi sebelum lampu latar secara statistik mencapai titik tengah keandalannya.

Dalam praktiknya, peredupan lampu latar adalah proses bertahap, dan penggantian pemeliharaan terencana sebelum kegagalan — daripada penggantian reaktif setelah kegagalan — adalah pendekatan yang direkomendasikan untuk stasiun operator kritis.

T4: Bisakah panel ini digunakan untuk aplikasi luar ruangan yang memerlukan keterbacaan di bawah sinar matahari?

KTP1000 Basic Color DP dirancang untuk instalasi industri dalam ruangan. Tampilan TFT 256 warna bukan tipe kecerahan tinggi, dan sinar matahari langsung menyebabkan silau reflektif yang signifikan yang mengurangi keterbacaan.

Instalasi luar ruangan memerlukan tudung/peneduh matahari di atas panel, pelindung layar anti-reflektif, atau varian tampilan kecerahan lebih tinggi.

Peringkat sisi depan IP65 memberikan perlindungan terhadap hujan dan debu, tetapi kecerahan tampilan adalah faktor pembatas untuk penggunaan di luar ruangan.

T5: Berapa banyak pesan alarm yang dapat ditangani oleh panel KTP1000 Basic secara bersamaan?

Panel KTP1000 Basic mendukung penanganan alarm melalui konfigurasi WinCC Flexible. Dalam arsitektur panel Basic, ukuran buffer alarm dan jumlah alarm aktif simultan ditentukan oleh batas konfigurasi yang ditentukan dalam WinCC Flexible untuk kelas perangkat ini.

Kompilator proyek akan menunjukkan jika konfigurasi alarm melebihi batas memori atau pemrosesan perangkat.

Untuk aplikasi yang memerlukan manajemen alarm ekstensif dengan buffer riwayat yang panjang, jajaran SIMATIC Comfort Panel menyediakan kapasitas buffer alarm yang lebih besar dan fitur manajemen alarm yang lebih canggih.
