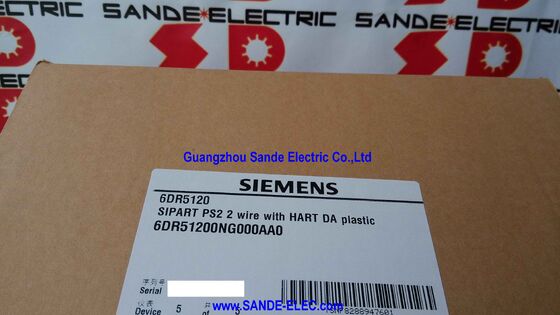

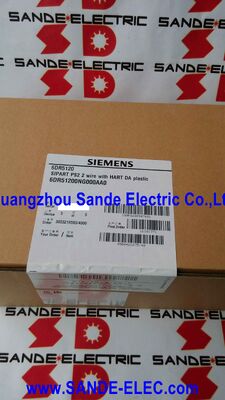

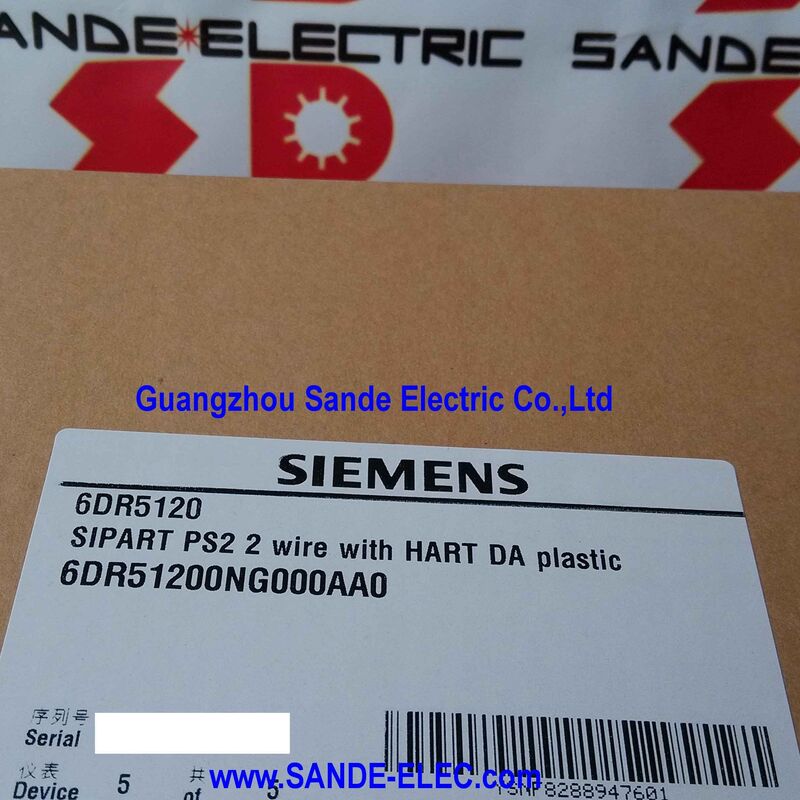

Smart Electropneumatic Positioner 6DR5120-0NG00-0AA0 6DR5 120-0NG00-0AA0 6DR5120-ONGOO-OAAO

Siemens 6DR5120-0NG00-0AA0 | SIPART PS2 Smart Electropneumatic Positioner — 4–20mA / HART, Double-Acting, Polikarbonat IP66, M20×1.5 / G 1/4, Kopling Slip yang Dapat Diperbaiki

Tinjauan

The Siemens 6DR5120-0NG00-0AA0 adalah positioner electropneumatic pintar SIPART PS2 yang dikonfigurasi untuk aktuator pneumatik kerja ganda dengan komunikasi digital HART melalui loop dua kabel 4–20mA standar.

Ini adalah salah satu varian positioner yang paling banyak digunakan dalam otomatisasi proses — output kerja ganda yang dikombinasikan dengan protokol HART mencakup sebagian besar instalasi katup kontrol di mana gerakan pembukaan dan penutupan memerlukan penggerak pneumatik (berbeda dengan aktuator kerja tunggal yang kembali dengan pegas), dan di mana komunikasi digital ke komunikator genggam atau sistem manajemen aset adalah persyaratan situs standar.

Seri SIPART PS2 telah menjadi perlengkapan di pabrik proses selama beberapa dekade, dihargai karena kombinasi akurasi pemosisian yang ketat, rutinitas kalibrasi mandiri yang mengadaptasi positioner ke aktuator tanpa penyesuaian rentang atau nol manual, dan paket diagnostik ekstensif yang melacak kondisi katup dan aktuator dari waktu ke waktu.

Varian spesifik dalam nomor suku cadang ini — selungkup polikarbonat, koneksi listrik M20×1.5, koneksi pneumatik G 1/4, kopling slip yang dapat diperbaiki — adalah konfigurasi ulir Eropa standar untuk instalasi di area non-berbahaya.

Kopling slip yang dapat diperbaiki pada poros umpan balik adalah detail praktis yang memengaruhi instalasi dan pemeliharaan.

Poros umpan balik mentransmisikan posisi aktuator kembali ke potensiometer internal positioner.

Kopling memungkinkan kopling umpan balik tergelincir jika gerakan aktuator melebihi batas perjalanan mekanis positioner — mencegah kerusakan mekanis pada sensor posisi jika katup atau aktuator mencapai batas kerasnya sebelum mekanisme umpan balik positioner mencapainya.

Karakteristik "dapat diperbaiki" memungkinkan kopling dikunci pada posisinya setelah rentang yang benar diatur, menghilangkan celah dalam umpan balik yang jika tidak akan menyebabkan histeresis kontrol.

Selungkup polikarbonat (Macrolon) memberikan perlindungan IP66 — kedap debu dan tahan terhadap semburan air yang kuat — dan kesetaraan NEMA 4X.

Untuk instalasi proses di atas tanah yang khas di pabrik petrokimia, kimia, pengolahan air, dan pabrik proses umum tanpa risiko ledakan, varian polikarbonat adalah pilihan standar. Lebih ringan dari versi aluminium dan lebih mudah dikerjakan di lapangan.

Spesifikasi Utama

Kerja Ganda vs Kerja Tunggal — Mengapa Penting

Penunjukan "kerja ganda" dalam spesifikasi 6DR5120-0NG00-0AA0 menggambarkan susunan output pneumatik: positioner mengirimkan tekanan udara yang diatur ke ruang pembukaan dan penutupan aktuator kerja ganda, mengontrol gerakan di kedua arah melalui gaya pneumatik aktif.

Ini berbeda dengan aktuator kerja tunggal (kembali dengan pegas) di mana satu arah digerakkan oleh tekanan udara dan arah lainnya oleh pegas terkompresi.

Aktuator kerja ganda menawarkan beberapa keuntungan aplikasi dibandingkan desain kembali dengan pegas: mereka dapat memberikan dorongan atau torsi yang lebih tinggi di kedua arah, mereka tidak tunduk pada degradasi pegas dari waktu ke waktu yang memengaruhi perilaku aman, dan mereka dapat ditentukan di mana amplop ukuran fisik aktuator tidak memungkinkan untuk paket pegas dengan gaya yang diperlukan.

Untuk katup berdiameter besar di mana gaya untuk menggerakkan sumbat atau cakram sangat besar di kedua arah, kerja ganda adalah arsitektur aktuator standar.

Nomor suku cadang spesifik 6DR5120-0NG00-0AA0 adalah untuk kerja ganda (akhiran "NG" dalam sufiks menunjukkan polikarbonat kerja ganda dengan kopling slip dan koneksi M20×1.5). Pengguna yang menentukan untuk aktuator kembali dengan pegas (kerja tunggal) harus mengonfirmasi kode sufiks yang benar sebelum memesan, karena varian kerja tunggal memiliki penunjukan sufiks yang berbeda dan berbeda secara internal dalam sirkuit output pneumatik.

Integrasi HART dan SIMATIC PDM

Komunikasi HART melalui loop 4–20mA memungkinkan diagnostik, parameter konfigurasi, dan data operasi positioner diakses dari jarak jauh menggunakan komunikator genggam HART (seperti Emerson 475 Field Communicator) atau melalui perangkat lunak manajemen aset termasuk SIMATIC PDM (Process Device Manager) milik Siemens.

Dari SIMATIC PDM, operator dapat membaca posisi saat ini, setpoint, dan deviasi positioner secara real-time; meninjau akumulasi perjalanan katup kontrol, pergeseran titik nol, dan riwayat waktu respons; menjalankan tes langkah penuh (FST) dan tes langkah parsial (PST) untuk memverifikasi gerakan katup tanpa mematikan katup; mengakses diagnostik respons langkah, yang mengkarakterisasi perilaku dinamis aktuator pneumatik; dan mengkonfigurasi semua parameter internal — dead band, fungsi penutupan rapat, pengaturan rentang terpisah, dan kurva karakterisasi setpoint.

Kedalaman diagnostik ini adalah salah satu alasan utama pabrik proses menentukan positioner SIPART PS2: data HART memberikan penilaian berkelanjutan terhadap kondisi katup yang memungkinkan pemeliharaan prediktif daripada respons kerusakan reaktif.

Kalibrasi Mandiri — Inisialisasi Otomatis

Salah satu fitur SIPART PS2 yang paling dihargai secara operasional adalah rutinitas inisialisasi otomatisnya. Setelah dipasang dan diberi daya, positioner dapat diperintahkan untuk menjalankan AUTO (kalibrasi otomatis), selama itu:

1. Menggerakkan aktuator perlahan ke batas penutupan dan mencatat posisi nol.
2. Menggerakkan ke batas pembukaan dan mencatat posisi perjalanan penuh.
3. Menghitung perjalanan mekanis dan mengadaptasi parameter internalnya untuk aktuator.
4. Menjalankan tes dinamis singkat untuk mengkarakterisasi respons pneumatik aktuator untuk penyetelan pengontrol.

Seluruh rutinitas biasanya selesai dalam beberapa menit. Potensiometer penyesuaian rentang dan nol manual tidak diperlukan — positioner menentukan nilai-nilai ini secara komputasi dari pengukuran perjalanan otomatis.

Untuk tim pemeliharaan yang mengganti positioner yang rusak, kalibrasi mandiri ini secara dramatis mengurangi waktu yang diperlukan untuk menempatkan unit baru ke dalam layanan.

FAQ

Q1: Positioner ini ditentukan untuk aktuator kerja ganda. Bisakah itu dihubungkan ke aktuator kerja tunggal (kembali dengan pegas) hanya dengan tidak menggunakan salah satu port output pneumatik?

Tidak. Sirkuit pneumatik internal varian kerja ganda dirancang khusus untuk dua output pneumatik.

Algoritma kontrol mengasumsikan kedua ruang digerakkan secara pneumatik.

Untuk aktuator kembali dengan pegas, varian kerja tunggal harus ditentukan — sirkuit internal merutekan output pneumatik secara berbeda, dan logika pelepasan tekanan aman saat kehilangan daya listrik berfungsi dengan benar hanya dalam konfigurasi kerja tunggal.

Q2: Kopling slip yang dapat diperbaiki disebutkan sebagai fitur utama. Bagaimana cara mengaturnya selama instalasi?

Setelah memasang positioner pada aktuator, kopling poros umpan balik dihubungkan ke pin indikator perjalanan aktuator atau lengan yoke.

Dengan aktuator diposisikan di tengah langkah, kopling diaktifkan dengan mengencangkan mekanisme pengunci, memperbaiki poros umpan balik pada posisi yang sesuai dengan posisi aktual aktuator. Kopling kemudian akan mentransmisikan umpan balik posisi yang akurat di seluruh rentang perjalanan aktuator.

Jika aktuator mencapai batas mekanis yang keras, kopling akan tergelincir daripada mentransmisikan gaya perjalanan berlebih ke potensiometer internal.

Manual operasi SIPART PS2 memberikan prosedur keterlibatan kopling yang spesifik.

Q3: Apakah selungkup polikarbonat (Macrolon) dari 6DR5120-0NG00-0AA0 cocok untuk penggunaan di luar ruangan di bawah sinar matahari langsung?

Polikarbonat terdegradasi dengan paparan UV yang berkepanjangan, yang dapat menyebabkan kerapuhan dan perubahan warna selama bertahun-tahun penggunaan di luar ruangan.

Untuk instalasi di luar ruangan, Siemens merekomendasikan varian selungkup polikarbonat yang stabil terhadap UV, pelindung matahari yang sesuai, atau varian selungkup aluminium.

Peringkat IP66 melindungi dari hujan dan semburan air terlepas dari masalah UV, tetapi integritas mekanis jangka panjang selungkup di lingkungan luar ruangan UV tinggi adalah pertimbangan yang biasanya mendorong preferensi untuk aluminium dalam instalasi semacam itu.

Q4: Berapa arus suplai listrik minimum yang dibutuhkan positioner dari loop 4–20mA?

SIPART PS2 dalam konfigurasi 2-kabel adalah perangkat yang ditenagai oleh loop — ia menarik daya operasi listriknya dari loop arus 4–20mA itu sendiri.

Arus minimum agar positioner tetap beroperasi adalah sekitar 3,6mA, sedikit di bawah nilai rentang bawah 4mA dari sinyal setpoint.

Ini berarti positioner tetap beroperasi bahkan ketika setpoint berada pada nilai minimumnya (4mA), dengan sisa 3,6mA menyediakan daya operasi.

Pasokan loop harus mampu mempertahankan tegangan yang diperlukan di seluruh resistansi loop pada semua nilai arus loop, seperti yang ditentukan dalam manual operasi SIPART PS2.

Q5: Bisakah tes langkah parsial (PST) diinisiasi dari komunikator genggam HART tanpa perangkat lunak SIMATIC PDM?

Ya. Deskripsi perangkat HART SIPART PS2 (DD) mencakup fungsi tes langkah parsial, yang dapat diinisiasi dari komunikator yang kompatibel dengan HART mana pun yang telah memuat file DD SIPART PS2.

Komunikator menampilkan posisi saat ini, memungkinkan parameter langkah diatur, menginisiasi tes, dan mencatat hasilnya.

SIMATIC PDM tidak diperlukan untuk akses diagnostik dasar, meskipun ia menyediakan antarmuka yang lebih kaya dengan pencatatan data historis dan pembuatan laporan yang tidak ditawarkan oleh komunikator genggam.
