Modul Bus Unit ET200M Simatic DP 6ES7195-7HB00-0XA0

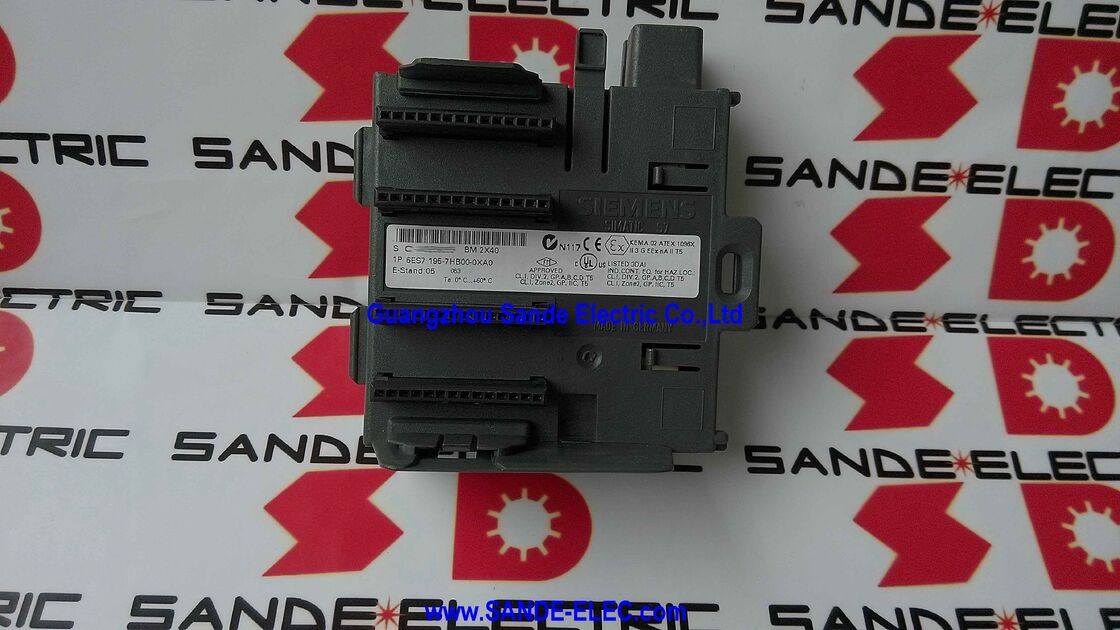

Siemens 6ES7195-7HB00-0XA0 500.000 SIMATIC ET 200M Bus Module BM 240 Untuk Dua 40mm I / O Module, Hot-Swap Penghapusan / Insertion, IP20, 97 × 92 × 30mm, 140g

Gambaran umum

PeraturanSiemens 6ES7195-7HB00-0XA0adalah BM 240 sebuah modul bus aktif untuk sistem I/O terdistribusi SIMATIC ET 200M.

Pada stasiun ET 200M standar tanpa modul bus, modul sinyal S7-300 dipasang langsung di baris konektor bus rel DIN stasiun,dan untuk menghapus salah satu dari mereka membutuhkan daya off seluruh stasiun.

BM 240 mengubah kendala ini secara mendasar: itu dimasukkan ke dalam backplane stasiun antara modul yang berdekatan, menyediakan soket hot-swap untuk dua modul sinyal lebar 40mm,dan memungkinkan modul tersebut secara fisik dikeluarkan dan dimasukkan kembali tanpa mengganggu daya stasiun atau komunikasi PROFIBUS / PROFINET.

Pentingnya hal ini paling jelas di lingkungan pabrik proses dengan ketersediaan tinggi.

Stasiun PROFIBUS ET 200M dari reaktor batch farmasi dapat mengontrol pemanasan, pendinginan, dosis, dan agitasi - masing-masing fungsi melalui modul I/O sendiri.

Tanpa modul bus, melakukan pemeliharaan rutin (memeriksa modul input analog yang dicurigai cacat) memerlukan penutupan seluruh stasiun I/O, yang berarti mengambil reaktor batch offline.

Dengan BM 240 dipasang teknisi pemeliharaan dapat menukar modul tersangka sementara stasiun terus beroperasi, batch terus,dan hanya dua saluran yang terhubung ke modul yang ditukar mengalami gangguan singkat.

Spesifikasi lebar 40mm sesuai dengan format modul sinyal standar S7-300 lebar modul yang paling umum dalam sistem ET 200M.

Untuk modul sinyal yang lebarnya 80 mm, BM 480 (6ES7195-7HF00-0XA0) adalah modul bus setara yang menampung satu modul 80 mm atau dua modul 40 mm.

Spesifikasi Utama

ET 200M Hot-Swap Arsitektur

Stasiun ET 200M menggunakan bus backplane aktif yang mendistribusikan pasokan 24V dan sinyal bus I/O S7-300 di semua modul yang terpasang.Backplane ini pasif dan terus menerus Menghapus setiap modul merusak bus dan mengganggu semua modul berikutnya.

BM 240 memperkenalkan jembatan aktif: ia mempertahankan sinyal bus backplane di seluruh posisi soket dari dua modul host,menggunakan elektronik pengulang bus internal yang secara aktif menjembatani celah bus yang dibuat ketika modul dihapus.

Ketika modul dikeluarkan dari soket BM 240, elektronik internal modul bus mempertahankan kontinuitas bus untuk semua modul lain di stasiun.

Slot modul yang dihapus muncul sebagai "module absent" ke modul antarmuka ET 200M, yang menghasilkan gangguan diagnostik ke master PROFIBUS/PROFINET.

Program OB82 master (diagnostic interrupt handler) dapat merespons dengan mengganti nilai output yang aman untuk modul yang tidak ada, menghasilkan alarm HMI,atau mencatat peristiwa sementara stasiun terus beroperasi untuk semua I / O lainnya.

Ketika modul pengganti dimasukkan, BM 240 mendeteksi kehadirannya dan membangun kembali koneksi modul backplane.

Modul antarmuka melaporkan penyisipan kembali melalui gangguan OB82 lainnya, dan pertukaran I / O normal untuk alamat modul itu dilanjutkan.

ET 200M dalam PROFIBUS dan PROFINET

ET 200M tidak biasa di antara sistem I / O terdistribusi Siemens karena menerima seluruh rangkaian modul sinyal SIMATIC S7-300 bukan rangkaian modul khusus ET 200.

Modul input digital yang sama (6ES7321-1BH02-0AA0), modul input analog (6ES7331-7KF02-0AB0),atau modul fungsi yang terhubung ke rak pusat S7-300 terhubung secara identik ke stasiun ET 200M di PROFIBUS atau PROFINET.

Kesamaan ini menawarkan keuntungan teknik dan pemeliharaan yang signifikan: satu persediaan modul cadangan melayani rak pusat dan semua stasiun ET 200M yang terdistribusi.

The BM 240 extends this compatibility advantage to maintenance operations — the hot-swap capability it provides works with any 40mm-wide S7-300 signal module without modification or special configuration, karena modul dan antarmuka bus adalah komponen standar S7-300.

Perencanaan Stasiun ET 200M dengan Modul Bus

Tidak setiap posisi modul di stasiun ET 200M membutuhkan modul bus.Modul bus biasanya ditentukan untuk modul I/O yang terhubung ke kabel lapangan yang tunduk pada kesalahan (modul input analog pada pemancar dengan kebutuhan kalibrasi sesekali, modul starter motor, modul output relay dengan kontak keausan), dan untuk modul yang mungkin perlu diganti selama produksi tanpa penutupan yang direncanakan.

Sebuah stasiun ET 200M dapat mencampur posisi pemasangan langsung standar dan posisi BM 240 modul di posisi pemasangan langsung tidak dapat ditukar panas, sedangkan modul di posisi BM 240 dapat.Tata letak stasiun di STEP 7 atau TIA Portal mengidentifikasi setiap slot sebagai baik langsung-mount atau bus-module hosted, dan alamat I/O ditugaskan sesuai.

The BM 240 itself occupies 80mm of mounting rail length (installed) and the two hosted modules occupy their normal 40mm each — the total footprint per BM 240 pair is 80 + 40 + 40 = 160mm versus the 80mm for two direct-mount modules, penalti lebar 80 mm yang harus diperhitungkan dalam perhitungan panjang rel stasiun.

FAQ

T1: Apakah BM 240 membutuhkan konfigurasi khusus di STEP 7 atau Portal TIA?

Ya. Setiap posisi modul yang dihosting oleh BM 240 harus secara eksplisit didefinisikan sebagai "hot-swap slot" dalam konfigurasi perangkat keras stasiun ET 200M di STEP 7 (HW Config) atau TIA Portal.Alat konfigurasi menyajikan ini sebagai properti slot modul.

Modul antarmuka (IM 153-x) harus mendukung fungsi modul bus aktif. Tidak semua modul antarmuka ET 200M mendukung hot-swap.Konfirmasi kompatibilitas modul antarmuka sebelum menentukan modul BM 240 dalam desain stasiun.

Setelah dikonfigurasi, sistem secara otomatis menghasilkan gangguan masuk / keluar dan menangani pemberitahuan OB82 untuk slot tersebut.

T2: Modul antarmuka ET 200M mana yang kompatibel dengan BM 240?

Fungsi hot-swap didukung oleh modul antarmuka IM 153-2 (6ES7153-2BAxx-0XB0 seri) dan IM 153-4 PN (6ES7153-4AA01-0XB0).

IM 153-1 yang lebih tua tidak mendukung operasi modul bus aktif.

Selalu periksa varian IM 153 tertentu dan versi firmware terhadap matriks kompatibilitas BM 240 dalam manual ET 200M (A5E00427077-xx) sebelum menentukan modul bus dalam desain stasiun baru.

T3: Bisakah BM 240 ditambahkan ke stasiun ET 200M yang sudah ada yang awalnya dibangun tanpa modul bus?

Menambahkan modul BM 240 ke stasiun yang sudah ada membutuhkan pekerjaan ulang mekanis: slot modul yang terkena dampak harus dihapus dari baris konektor bus rel DIN stasiun, BM 240 dipasang di tempat mereka,dan modul host yang dipasang kembali di soket BM 240.

Konfigurasi perangkat keras STEP 7 stasiun harus diperbarui untuk mencerminkan pengaturan slot baru.karena stasiun harus dimatikan untuk mengatur kembali posisi modul secara mekanis.

T4: Apa yang terjadi ketika modul dihapus dari slot BM 240? Apakah sisa stasiun terus berjalan?

Jembatan bus internal BM 240 mempertahankan kontinuitas bus backplane untuk semua modul lain di stasiun ketika modul host dihapus.

Modul antarmuka ET 200M melaporkan penghapusan melalui gangguan diagnostik (OB82 dalam program S7).

Output yang terhubung ke modul yang dihapus secara default ke keadaan aman yang dikonfigurasi (biasanya 0V untuk output digital, atau nilai cadangan yang diparameterkan untuk output analog).

Semua modul lainnya di stasiun baik yang berada di posisi pemasangan langsung maupun yang berada di slot BM 240 lainnya terus beroperasi normal sepanjang waktu.

Q5: Apa perbedaan antara BM 240 (6ES7195-7HB00-0XA0) dan BM 480 (6ES7195-7HF00-0XA0)?

BM 240 menampung dua modul sinyal standar S7-300 dengan lebar 40 mm dan menempati panjang rel 80 mm.

BM 480 menampung satu modul lebar 80mm (atau dua modul 40mm, depending on configuration) and is the correct choice for 80mm-wide ET 200M-specific modules such as the SM 331 8AI (6ES7331-7KF02-0AB0 at 40mm) or for function modules and communications processors that may be in the 80mm format.

Saat menentukan stasiun dengan campuran modul 40 mm dan 80 mm, pilih varian BM yang sesuai dengan lebar setiap modul di setiap posisi yang membutuhkan hot-swap.
