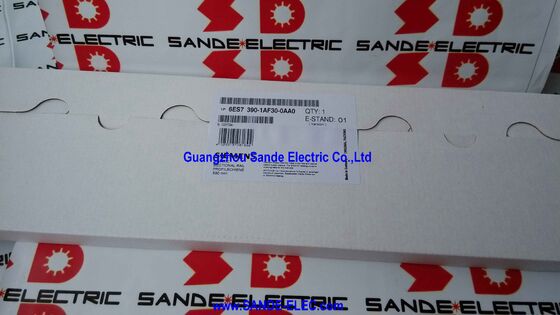

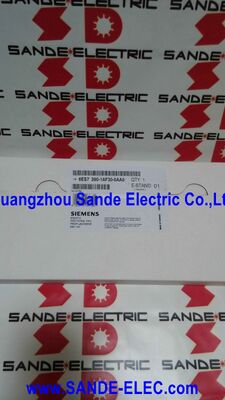

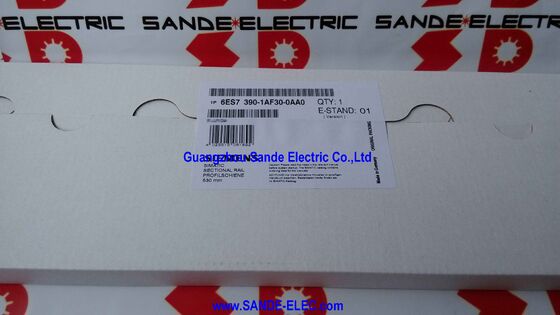

SIMATIC S7-300, RAIL L=530MM 6ES7390-1AF30-0AA0 6ES7 390-1AF30-0AA0 6ES739O-1AF3O-OAAO

Siemens 6ES7390-1AF30-0AA0 | SIMATIC S7-300 Mounting Rail — Panjang 530mm, Pemasangan Langsung di Kabinet atau Dipotong Sesuai Ukuran, Terminal Grounding Diperlukan

Gambaran Umum

Siemens 6ES7390-1AF30-0AA0 adalah rel pemasangan sepanjang 530mm untuk pengontrol terprogram SIMATIC S7-300 — fondasi struktural yang menjadi awal dari setiap instalasi S7-300. Sebelum modul S7-300 dipasang di dinding kabinet kontrol, rel ini dipasang terlebih dahulu.

Catu daya, CPU, modul sinyal, prosesor komunikasi, dan modul fungsi semuanya dipasang pada rel ini dan terhubung melalui bus backplane untuk membentuk stasiun PLC yang lengkap dan berfungsi.

Rel pemasangan S7-300 adalah komponen yang dirancang khusus — bukan rel DIN generik. Geometri profil, pola slot, dan titik pemasangan konektor bus spesifik untuk arsitektur mekanis keluarga S7-300.

Modul dipasang pada posisinya, terhubung secara elektrik melalui konektor bus yang terpasang pada slot backplane-nya, dan diamankan oleh sekrup penahan di dasar setiap modul.

Rel menyediakan kekakuan mekanis yang menahan seluruh rakitan modul pada posisinya melalui getaran, siklus termal, dan beban mekanis kabinet kontrol yang berfungsi.

Panjang 530mm dengan nyaman mengakomodasi sebagian besar konfigurasi S7-300 standar. Siemens menawarkan rel pemasangan S7-300 dalam berbagai panjang untuk menyesuaikan ukuran stasiun yang berbeda — rel yang lebih pendek untuk instalasi ringkas, dan rentang penuh hingga 2000mm untuk stasiun konfigurasi maksimum.

Rel 530mm adalah salah satu panjang yang paling umum ditentukan, cocok untuk stasiun S7-300 kelas menengah yang khas dengan CPU, catu daya, dan enam hingga delapan modul sinyal dalam lebar kolom kabinet DIN standar.

Spesifikasi Utama

Mengapa Rel Pemasangan S7-300 Bukan Sekadar Rel DIN

Pertanyaan umum dari para insinyur yang pertama kali menggunakan rel pemasangan S7-300 adalah mengapa rel ini dipesan secara terpisah daripada menggunakan rel DIN 35mm standar dari stok fabrikasi panel. Jawabannya terletak pada profilnya — rel pemasangan S7-300 bukanlah rel TS DIN 35mm standar.

Penampang melintangnya lebih lebar dan lebih tinggi, menggabungkan tonjolan bawah tempat dasar modul S7-300 mengait saat pemasangan, sebelum diputar ke atas dan dikunci pada posisinya dengan sekrup penahan.

Profil ini juga mempertahankan jarak horizontal yang tepat antara slot konektor bus yang memastikan konduktor bus backplane sejajar dengan benar di antara modul yang berdekatan.

Menggunakan rel yang salah — bahkan rel yang terlihat serupa secara dangkal — berisiko ketidaksejajaran modul, keterlibatan konektor bus yang tidak lengkap, atau ketidakstabilan mekanis di bawah getaran.

6ES7390-1AF30-0AA0 adalah rel yang tepat untuk semua jenis modul S7-300 standar dan menjamin kompatibilitas di seluruh rangkaian modul S7-300.

Memotong Rel Sesuai Ukuran Kustom

Salah satu keuntungan praktis dari memesan rel dengan panjang standar seperti versi 530mm adalah opsi untuk memotongnya di lokasi ke panjang kustom yang lebih pendek jika aplikasi memerlukan stasiun yang lebih kecil.

Rel terbuat dari paduan aluminium dan dapat dipotong dengan bersih menggunakan gergaji besi atau gergaji bundar pemotong logam.

Ujung potongan harus dibersihkan untuk menghilangkan tepi tajam dan untuk memastikan keselarasan modul pada posisi akhir.

Para insinyur yang membangun beberapa stasiun S7-300 kecil dalam sebuah proyek sering memesan satu rel yang lebih panjang dan memotongnya sesuai panjang yang dibutuhkan untuk setiap stasiun, mengurangi kompleksitas pengadaan.

Rel 530mm menyediakan material yang cukup untuk satu stasiun standar atau untuk dua stasiun yang lebih pendek yang dipotong dari satu bagian.

Meng-grounding Rel Pemasangan

Rel pemasangan harus dihubungkan ke sistem bumi pelindung (PE) kabinet agar seluruh instalasi S7-300 di-grounding dengan benar. Siemens menyediakan klip terminal grounding khusus (dipesan terpisah — nomor suku cadang bervariasi berdasarkan jenis pemasangan) yang dipasang pada titik koneksi ground rel dan menerima konduktor PE.

Badan aluminium rel menghantarkan PE ke setiap modul yang terpasang melalui kontak dasar modul dengan permukaan rel.

Peng-grounding rel pemasangan yang tepat berfungsi ganda: keselamatan personel (rel dan semua modul yang terpasang berada pada potensial bumi, mencegah sengatan listrik dari kesalahan isolasi) dan kinerja EMC (rel menyediakan referensi bumi impedansi rendah untuk arus balik frekuensi tinggi yang dihasilkan oleh catu daya switching dan elektronik digital S7-300).

FAQ

Q1: Bisakah rel pemasangan 530mm ini digunakan dengan seri S5 pendahulu S7-300 atau modul seri S7-1500 penerusnya?

Tidak. Profil rel pemasangan S7-300 spesifik untuk geometri modul S7-300. Modul SIMATIC S5 menggunakan sistem pemasangan yang sama sekali berbeda. Modul SIMATIC S7-1500 menggunakan rel pemasangan yang berbeda dan tidak kompatibel secara fisik (rel S7-1500 lebih lebar dan menggunakan mekanisme klip-dan-kunci yang berbeda).

6ES7390-1AF30-0AA0 digunakan secara eksklusif dengan modul seri S7-300, termasuk modul S7-300 yang dipasang di stasiun I/O terdistribusi ET 200M.

Q2: Berapa banyak modul S7-300 yang dapat dipasang pada rel 530mm?

Jumlah modul tergantung pada lebar masing-masing. Modul catu daya S7-300 (PS307) yang khas lebarnya 80mm; CPU 315 lebarnya 80mm; modul I/O digital 16-saluran (SM323 atau sejenisnya) lebarnya 40mm.

Dimulai dari kiri dengan catu daya dan CPU (dua modul 80mm = 160mm), sisa 370mm dari rel 530mm mengakomodasi sekitar delapan hingga sembilan modul sinyal 40mm. Dengan modul lebar sempit yang lebih sempit, sedikit lebih banyak mungkin; modul fungsi yang lebih lebar mengurangi jumlahnya.

Jarak konektor bus juga harus diperhitungkan dalam total.

Q3: Tanggal fase-out adalah Oktober 2023. Apakah produk ini masih tersedia, dan apa penggantinya?

Fase-out (PM400) berarti Siemens telah mulai mengeluarkan produk dari penjualan aktif tetapi terus mengirimkan dari stok yang ada selama persediaan masih ada.

Produk tidak langsung tidak tersedia — biasanya tetap dapat dibeli dari Siemens dan distributor resmi untuk jangka waktu yang lama setelah fase-out, dan dari pasar surplus industri tanpa batas.

Konteks yang lebih luas adalah bahwa platform SIMATIC S7-300 itu sendiri sedang bertransisi ke akhir penjualan, dan Siemens merekomendasikan migrasi desain baru ke platform S7-1500.

Untuk pemeliharaan sistem S7-300 yang ada, rel pemasangan tetap menjadi suku cadang yang valid.

Q4: Bisakah beberapa stasiun S7-300 dihubungkan bersama jika menggunakan rel pemasangan terpisah?

Ya. Konfigurasi S7-300 multi-rak adalah arsitektur standar untuk sistem yang lebih besar yang melebihi jumlah modul rel tunggal. Setiap rak membentuk satu unit.

Rak dihubungkan melalui modul antarmuka — IM 360 (kirim) di rak utama dan IM 361 (terima) di hingga tiga rak ekspansi, atau pasangan IM 365 untuk konfigurasi rak ekspansi tunggal.

Setiap rak memiliki rel pemasangan sendiri, modul catu daya sendiri, dan modul antarmuka sendiri. Sinyal dan data melewati antar rak melalui kabel bus antar rak.

Q5: Apakah rel pemasangan itu sendiri membawa sinyal listrik, atau murni mekanis?

Rel pemasangan terutama merupakan komponen mekanis — ia menyediakan dukungan struktural untuk modul tetapi tidak membawa konduktor sinyal atau daya di dalam profilnya.

Interkoneksi listrik antara modul S7-300 yang berdekatan ditangani oleh konektor bus (komponen terpisah, nomor suku cadang 6ES7390-0AA00-0AA0 atau sejenisnya) yang melewati slot di panel belakang setiap modul dan membuat koneksi bus backplane.

Satu-satunya fungsi listrik dari rel itu sendiri adalah sebagai konduktor PE, mendistribusikan koneksi bumi pelindung dari terminal grounding ke semua modul yang terpasang melalui kontak permukaan dengan permukaan rel.
