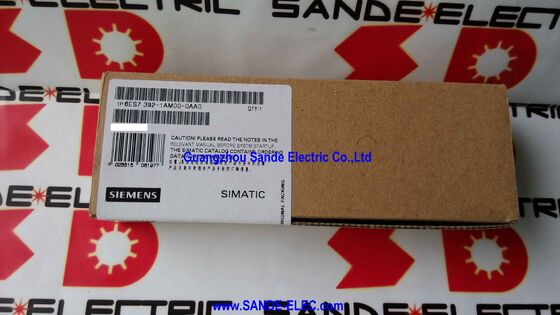

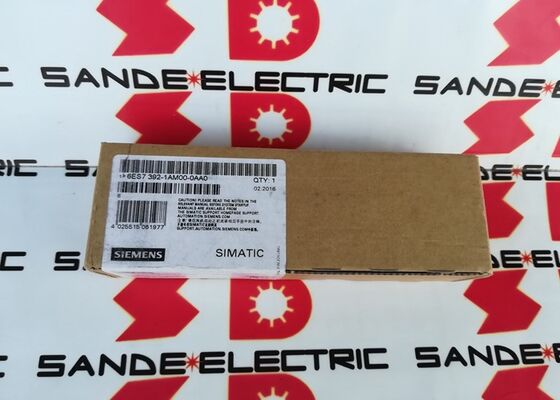

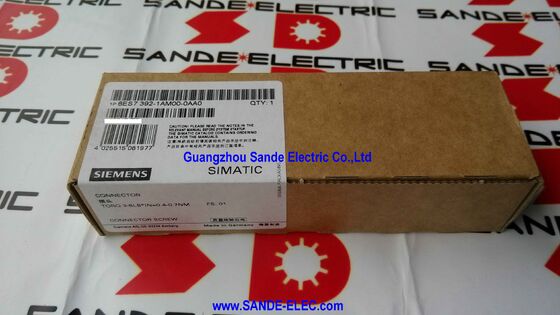

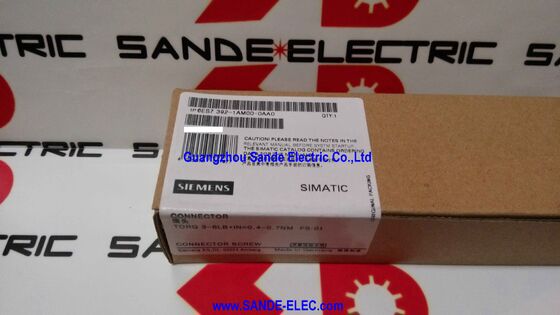

SIMATIC FRONT CONNECTOR 6ES7392-1AM00-0AA0 6ES7 392-1AM00-0AA0 6ES7392-1AMOO-OAAO

Siemens 6ES7392-1AM00-0AA0 ∙ SIMATIC S7-300 Front Connector ∙ 40-pole, kontak sekrup, AWG 19 ∙24, 0 ∙60°C, 21.6×125×40.9mm

Gambaran umum

PeraturanSiemens 6ES7392-1AM00-0AA0adalah konektor depan 40 kutub untuk modul sinyal SIMATIC S7-300 komponen kabel yang menghubungkan sinyal proses S7-300 dari lapangan ke sistem PLC.

Dalam arsitektur S7-300, modul sinyal (papan I/O yang membaca keadaan sensor dan aktuator perintah) dirancang sebagai kumpulan dua bagian:modul sinyal itu sendiri tetap di lemari pada rel pemasangan, dan konektor depan bagian ini membawa semua kabel lapangan.

Konektor depan dapat dilepas dengan kabelnya utuh, dan modul sinyal baru atau diperbaiki dapat dipasang di tempatnya.

Konektor depan dan kabelnya kemudian terhubung kembali ke modul baru tanpa kabel ulang.

Pemisahan antara modul dan konektor kabel adalah salah satu fitur desain S7-300 yang benar-benar mengurangi downtime mesin.Mengganti modul output digital yang gagal berarti mengidentifikasi dan menghapus empat puluh kabel lapangan individu dari terminal modul yang rusakDengan konektor depan yang bisa dilepas, penggantian membutuhkan waktu beberapa menit: lepaskan konektor depan,tukar modul, colokkan konektor depan kembali.

Versi 40 kutub (bagian ini) digunakan dengan modul S7-300 yang memiliki 40 titik I/O atau 40 posisi terminal.

Modul digital 32 saluran standar dan banyak modul analog menggunakan konektor 40 kutub. Versi 20 kutub (6ES7392-1AJ00-0AA0 seri) digunakan dengan modul 16 saluran yang lebih kecil.

Spesifikasi Utama

Kontak Sekrup √ Kawat Lapangan yang Dapat Diandalkan di Lingkungan Industri

The screw contact connection method used in the 6ES7392-1AM00-0AA0 is the established standard for industrial PLC wiring where long-term reliability and ease of maintenance take precedence over connection speed.

Masing-masing dari 40 posisi terminal menerima kawat yang dimasukkan ke dalam lubang terminal, dengan sekrup terikat yang menggenggam kawat ketika diperketat ke torsi 0,4 ∼ 0,7 Nm yang ditentukan.

Kontak sekrup menangani kisaran garis silang kawat AWG 19 ′′ 24 (sekitar 0,14mm2 hingga 0,75mm2) yang mencakup kabel sinyal khas yang digunakan dalam kabel kontrol industri: 0.5mm2 single-core untuk kabel panel jangka pendek, 0,75mm2 terikat untuk kabel sensor yang lebih panjang, dan 0,25mm2 untuk kabel kompak di panel terbatas ruang.

Sleeve ujung ferrule (Aderendhülsen) direkomendasikan untuk kawat bertali untuk mencegah untaian kawat menyebar di bawah sekrup, terutama penting untuk kabel fleksibel bertali halus.

Jenis koneksi alternatif kontak push-in dengan beban pegas (digunakan dalam varian konektor pegas 6ES7392-1BM01-0AA0) menawarkan kecepatan kabel yang lebih cepat tanpa kunci torsi,namun jenis sekrup lebih disukai dalam aplikasi di mana penghapusan konektor berkala dan penyisipan kembali diharapkanUntuk sebagian besar instalasi S7-300 di mana konektor dihubungkan sekali dan tetap berada di tempatnya,kedua jenis koneksi sama dapat diandalkan.

Field Coding Menghindari kesalahan rewiring

Konektor depan S7-300 mencakup sistem pengkodean lapangan: tombol pengkodean berwarna kecil yang dapat dimasukkan ke dalam tubuh konektor dan casing modul yang sesuai.Setelah konektor dikodekan ke tipe modul tertentu, hanya dapat dimasukkan ke dalam modul dengan kode yang cocok atau ke dalam modul yang tidak dikodekan.

Hal ini mencegah pemasangan ulang secara tidak sengaja konektor kabel untuk (misalnya) modul input digital 24V ke modul output digital 24V selama pemeliharaan,yang akan menghubungkan tegangan aktuator medan ke sirkuit terminal input dengan hasil yang berpotensi merusak.

Pengkodean diterapkan oleh insinyur pengoperasian: setelah memasang konektor pada modul yang benar untuk pertama kalinya, kunci pengkodean diatur.

Jika konektor kemudian dilepas untuk pemeliharaan modul, kode pada konektor memastikan bahwa konektor hanya dapat dipasang kembali pada jenis modul yang benar.

Konektor depan yang bisa dilepas Manfaat pemeliharaan dalam praktik

Keuntungan pemeliharaan konektor depan yang bisa dilepas menjadi nyata ketika modul sinyal gagal dalam lingkungan produksi.Pertimbangkan modul input digital 32-saluran dalam mesin kemasan yang membaca keadaan 28 sensor kedekatan di seluruh mekanik mesin.

Jika modul tersebut mengalami kerusakan internal, modul yang rusak harus diganti.

Tanpa konektor yang dapat dilepas, prosedur pemeliharaan melibatkan: mematikan stasiun (atau menggunakan prosedur hot-swap jika didukung),mengidentifikasi 28 kabel sensor individu ditambah kabel catu daya pada 32 terminal, mencatat (atau membaca kembali) posisi terminal setiap kawat, memutuskan semua kabel, memasang modul baru,dan mengakhiri kembali semua kabel ke posisi yang benar mereka biasanya 45 menit untuk satu jam kerja hati-hati, lebih lama jika label kabel tidak jelas.

Dengan konektor depan yang dapat dilepas, prosedurnya adalah: matikan stasiun, tekan pelepasan konektor, lepaskan konektor (kabel tetap terpasang), pasang modul baru,Klik konektor kembali.

Waktu yang berlalu: biasanya kurang dari lima menit. Mesin kembali ke produksi; kabel tetap tidak tersentuh dan bebas dari kesalahan penghentian kembali.

FAQ

T1: Bagaimana konektor depan 40 kutub berbeda dari versi 20 kutub, dan modul S7-300 mana yang digunakan masing-masing?

Konektor 40 kutub (bagian ini, 6ES7392-1AM00-0AA0) is used with S7-300 modules that have 40 terminal positions — typically 32-channel digital input or output modules (SM321/SM322/SM323) and most analog input and output modules (SM331/SM332).

Konektor 20 kutub (seri 6ES7392-1AJ00-0AA0) digunakan dengan modul yang lebih kecil yang memiliki 20 posisi terminal biasanya modul digital 16 saluran.

Jenis konektor depan tertentu yang dibutuhkan untuk setiap modul S7-300 ditentukan dalam lembar data modul dan dalam manual spesifikasi modul SIMATIC S7-300.

T2: Dapatkah konektor depan digunakan kembali saat mengganti modul S7-300 yang rusak?

Ya, ini adalah tujuan utama desain konektor depan yang bisa dilepas.Konektor dengan semua kabel lapangan dapat dicabut dari modul yang gagal dan di-plug kembali ke modul pengganti tanpa mengganggu kabel lapangan.

Kontak di konektor dirancang untuk siklus penempatan dan penghapusan berulang.Praktek yang baik adalah untuk memeriksa permukaan kontak dari kedua konektor dan antarmuka pasang modul sebelum pemasangan ulang, dan untuk memverifikasi bahwa kode (jika diterapkan) masih utuh dan sesuai dengan benar.

T3: Apa maksimum kawat cross-section konektor depan dapat menerima, dan ferrules diperlukan?

6ES7392-1AM00-0AA0 menerima konduktor dalam kisaran AWG 19 ∼24, sekitar 0,14 mm2 hingga 0,75 mm2.

Untuk kawat bergaris, Siemens recommends using ferrules (end-sleeves) to prevent strand spreading under the screw contact — this maintains reliable contact over time and reduces the risk of inter-terminal short circuits from stray wire strandsPanjang kawat yang dicopot untuk dimasukkan adalah 6 mm.

T4: Produk ini sedang di fase keluar sejak Oktober 2023. Berapa lama produk ini akan tersedia, dan apa alternatif untuk proyek baru?

Phase-out (PM400) typically means Siemens continues to supply the product from existing production stock for a transitional period — often one to two years — before it becomes unavailable from Siemens directlySetelah itu, surplus industri dan saluran distribusi pasokan terus.

Konteks yang lebih luas adalah bahwa platform S7-300 itu sendiri sedang dihapuskan demi S7-1500.

Untuk desain sistem kontrol baru, Siemens merekomendasikan S7-1500 dengan rangkaian konektor depan sendiri.6ES7392-1AM00-0AA0 harus dibeli saat tersedia dari distributor saat ini.

T5: Dapatkah konektor depan dihubungkan dengan modul di tempat di rel pemasangan, atau harus dilepas terlebih dahulu?

Konektor depan S7-300 dapat di kabelkan dalam konfigurasi yang dilampirkan ke modul pada rel (kabel in situ) atau dilepas dari modul dan di kabelkan di bangku.

In-kabinet kabel sering lebih nyaman selama instalasi awal,karena konektor dapat dimasukkan sebagian ke dalam modul dalam "posisi kabel" yang memegangnya di tempatnya sambil membiarkan terminal dapat diakses.

Setelah kabel selesai, konektor ditekan sepenuhnya ke rumah dan dikunci.Bench wiring adalah pilihan ketika ruang kabinet dibatasi atau ketika kabel beberapa konektor sebelumnya sebelum memasang modul.
