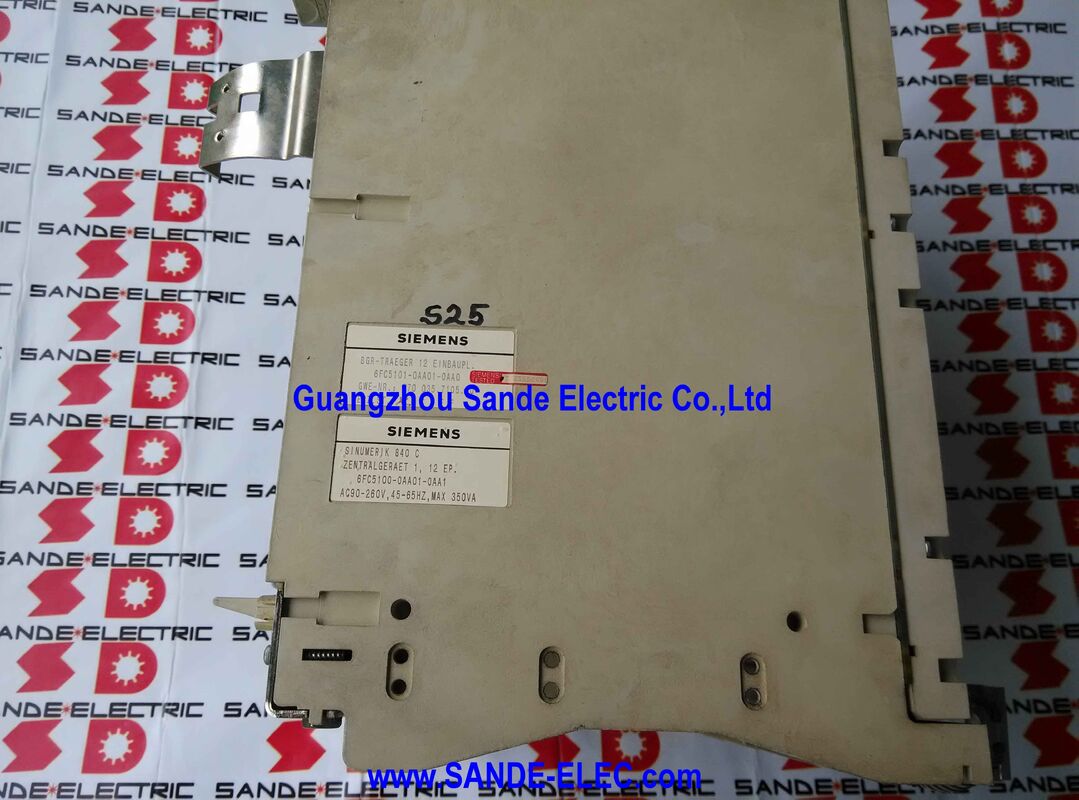

Pengontrol Sentral SINUMERIK 6FC5101-0AA01-0AA0 6FC5 101-0AA01-0AA0 6FC51O1-OAAO1-OAAO

Siemens 6FC5101-0AA01-0AA0∙ SINUMERIK 840C/840CE Central Controller 1 ∙ 12-Slot Rack, Tidak Dilengkapi (Tanpa Modul), Bagian Cadang yang Dihentikan

Gambaran umum

PeraturanSiemens 6FC5101-0AA01-0AA0adalah pengontrol pusat SINUMERIK 840C 1

840C adalah platform kontrol CNC unggulan Siemens dari awal 1990-an hingga 2000-an,menempati ujung atas dari rangkaian CNC Siemens dan menemukan penyebaran luas di pusat pemesinan berkinerja tinggi, sel-sel manufaktur fleksibel, pusat pemutar/penggilingan multi-sumbu, dan aplikasi CNC lainnya yang menuntut.

Ribuan mesin yang dilengkapi dengan 840C masih dalam layanan produktif di fasilitas manufaktur di seluruh dunia,dan pemeliharaan sistem ini membutuhkan akses ke setiap tingkat perangkat keras termasuk rack sasis itu sendiri.

Penunjukan "tidak dilengkapi" adalah signifikan: 6FC5101-0AA01-0AA0 adalah struktur rak telanjang chassis aluminium dan baja dengan bus backplane, panduan slot, konektor panel depan,dan perangkat keras pemasangan tanpa kartu modul yang membuat fungsi 840C.

Sumber daya, prosesor NC, CSB, PLC CPU, modul antarmuka, dan axis board semuanya dipasang ke dalam sasis ini tetapi dipesan dan dikelola secara terpisah.

6FC5100-0AA01-0AA1 yang terkait erat (perhatikan sedikit perbedaan nomor bagian) adalah rak setara yang dikirim dengan catu daya, CSB, dan PLC CPU 135WD yang sudah diinstal.

Dalam hal pemeliharaan praktis, rak yang tidak dilengkapi melayani kebutuhan khusus: ketika sasis 840C Central Controller 1 mengalami kerusakan fisik struktur rak retak, pemandu kartu yang terkorosi tetapi modul yang dipasang masih berfungsi, rak yang tidak dilengkapi memungkinkan insinyur pemeliharaan untuk mentransfer modul kerja dari sasis yang rusak ke rak baru,memulihkan sistem tanpa mengganti kartu modul yang mahal.

Spesifikasi Utama

SINUMERIK 840C Arsitektur Apa yang Rumah Kontroler Pusat 1

SINUMERIK 840C adalah sistem kontrol CNC modular yang diselenggarakan di sekitar satu atau lebih rak pengontrol pusat.Pengontrol Pusat 1 (rak ini) adalah rak utama yang menampung papan sistem kritis:

Sumber Daya (PS):Mengkonversi masukan AC ke tegangan yang diatur yang dibutuhkan oleh semua papan yang terpasang, biasanya +5V, ±15V, dan +24V untuk berbagai sirkuit logika dan analog..

CSB (Dewan Layanan Pusat):Menyediakan manajemen bus sistem, distribusi jam, dan infrastruktur komunikasi antar dewan untuk rak.

CSB adalah papan yang membuat backplane infrastruktur komunikasi fungsional daripada hanya array konektor pasif.

PLC CPU (135WD atau serupa):Prosesor PLC SIMATIC S5-135WD yang terintegrasi yang menjalankan logika kontrol bantu mesindan semua fungsi mesin biner yang NC (kontrol numerik) prosesor mendelegasikan ke PLC.

Papan prosesor NC:Kartu prosesor kontrol numerik yang menjalankan perhitungan interpolasi, algoritma kontrol posisi sumbu, dan interpretasi program bagian.

Konfigurasi prosesor NC tertentu tergantung pada jumlah poros dan saluran yang dikonfigurasi untuk mesin.

Papan antarmuka:Papan I/O, papan antarmuka encoder, papan sirkuit pengukuran, dan papan khusus aplikasi lainnya yang menempati slot yang tersisa.

Kapasitas 12 slot dari Central Controller 1 dapat menampung instalasi SINUMERIK 840C dengan jumlah sumbu tinggi.

Mesin yang membutuhkan lebih dari 12 slot menggunakan rak pengendali pusat tambahan (pengendali 2, pengendali 3) yang bergeser ke rak utama melalui koneksi bus antar-rak.

840C vs 840CE Apa yang didukung sasis

SINUMERIK 840C dan 840CE berbagi platform perangkat keras yang sama termasuk sasis rak ini, tetapi berbeda dalam kemampuan sistem spindle dan drive mereka:

Peraturan840Cadalah konfigurasi standar yang dirancang untuk digunakan dengan SIMODRIVE 611 servo dan spindle drive melalui arsitektur antarmuka standar SINUMERIK 840C.

Peraturan840 Masehi(Enhanced) memperluas 840C dengan fungsionalitas tambahan dukungan untuk SIMODRIVE 611 dengan antarmuka drive ditingkatkan, fitur kontrol spindle diperluas,dan saluran sumbu tambahan opsional untuk konfigurasi mesin yang lebih kompleks.

Penamaan "CE" digunakan untuk varian khusus ekspor dan varian dengan fungsi yang ditingkatkan.

Kedua sistem menggunakan sasis rak mekanik yang sama, backplane, dan modul dasar.

Diferensiasi perangkat keras adalah dalam konfigurasi modul tertentu dimuat perangkat lunak dan konfigurasi dalam prosesor NC dan PLC board menentukan apakah sistem beroperasi sebagai 840C atau 840CE.

Pemeliharaan rak Apabila sasis itu sendiri membutuhkan penggantian

Sementara modul elektronik di dalam pengontrol pusat 840C adalah item yang paling sering membutuhkan perbaikan atau penggantian,sasis rak itu sendiri dapat membutuhkan penggantian dalam keadaan tertentu:

Kerusakan konektor backplane:Konektor bus kontak emas pada backplane menerima dan melepaskan kartu modul selama banyak siklus pemeliharaan.

Dalam lingkungan pemeliharaan frekuensi tinggi, atau setelah modul dipaksa ke dalam slot yang tidak selaras, konektor backplane dapat rusak.keandalan listrik dari seluruh rak terkompromikan. Mengganti sasis adalah resolusi yang benar..

Korosi rak atau kerusakan akibat kontaminasi:Di bengkel di mana kabinet CNC telah ditutup buruk terhadap uap pendingin, chip metalworking, atau cairan pembersih,struktur sasis rak dapat mengorosi sampai titik di mana slot modul tidak lagi menyediakan pemasangan mekanis yang aman.

Sebuah sasis yang terkorosi yang memungkinkan kartu modul untuk bergeser posisi selama getaran menciptakan kegagalan kontak intermiten yang sangat sulit untuk didiagnosis.

Dampak fisik:Kecelakaan kabinet, kerusakan transportasi, atau penanganan yang tidak tepat dapat secara fisik membengkokkan atau retak panduan slot rak, mencegah modul untuk duduk dengan benar.

Dalam semua kasus ini, sasis 6FC5101-0AA01-0AA0 yang tidak dilengkapi menyediakan penggantian struktural sambil mempertahankan investasi pada kartu modul yang dipasang.

FAQ

Pertanyaan 1: Apa perbedaan antara 6FC5101-0AA01-0AA0 dan 6FC5100-0AA01-0AA1?

6FC5100-0AA01-0AA1 (prefiks nomor bagian dasar yang sedikit berbeda: -5100 vs -5101) adalah Central Controller 1 yang dilengkapi penuh, dikirimkan dengan catu daya, CSB, dan PLC CPU 135WD terpasang.6FC5101-0AA01-0AA0 adalah sasis tidak dilengkapi hanya itu tiba tanpa modul yang terpasang.

Versi yang tidak dilengkapi cocok ketika modul kerja ditransfer dari sasis yang rusak.versi yang dilengkapi atau modul yang diperoleh secara terpisah diperlukan.

T2: Dapatkah modul dari rak SINUMERIK 840C Controller 2 atau Controller 3 dipasang di sasis Controller 1 ini?

The physical backplane connector and slot dimensions are consistent across the 840C central controller rack family — boards designed for Controller 2 or Controller 3 slots physically fit in Controller 1 slots.

Namun, posisi logis dari papan tertentu (khususnya catu daya PS, CSB,dan papan menempati posisi slot khusus yang disediakan) didefinisikan dalam konfigurasi perangkat keras SINUMERIK 840C, dan papan pencampuran di posisi rak pengontrol membutuhkan referensi silang yang cermat terhadap panduan perencanaan 840C untuk memverifikasi pengaturan alamat papan, konfigurasi jumper,dan penugasan slot backplane.

P3: Apa batasan jumlah slot, dan apa yang terjadi jika konfigurasi 840C membutuhkan lebih dari 12 slot?

Rack Controller 1 menyediakan 12 slot modul. Ketika konfigurasi mesin tertentu ¢ jumlah sumbu tinggi, beberapa saluran, I / O yang luas ¢ membutuhkan lebih dari 12 posisi slot,sistem 840C diperluas dengan menambahkan pengontrol 2 (6FC5101-0AB02-0AA0 dengan 18 slot + 3 slot AT) dan jika perlu pengontrol 3 rak, terhubung ke Controller 1 melalui antarmuka bus antar rak.

Panduan perencanaan untuk konfigurasi 840C spesifik menentukan papan mana yang harus berada di Controller 1 dan mana yang dapat didistribusikan di rak tambahan.

T4: Apakah SINUMERIK 840C masih didukung oleh Siemens, dan bagaimana keadaan suku cadang?

Platform SINUMERIK 840C telah dihentikan oleh Siemens selama bertahun-tahun,tetapi Siemens menyediakan apa yang disebutnya "Layanan Industri" untuk platform lama .

Untuk pengguna akhir yang mengoperasikan mesin 840C, saluran suku cadang utama adalah logistik suku cadang Siemens sendiri (untuk komponen yang masih dalam persediaan mereka),layanan perbaikan khusus SINUMERIK yang memiliki stok modul 840C yang direnovasi, dan pasar surplus industri.

Sasis rak itu sendiri sebagai komponen mekanis daripada elektronik cenderung relatif tersedia di pasar surplus dibandingkan dengan kartu modul.

Q5: Apa penerus dari SINUMERIK 840C, dan dapatkah upgrade dilakukan sambil menggunakan kembali motor dan drive 840C?

Pengganti yang ditunjuk Siemens untuk SINUMERIK 840C adalah SINUMERIK 840D sl (Solution Line), dan baru-baru ini platform SINUMERIK ONE.

A migration from 840C to 840D sl typically replaces the CNC control electronics entirely — the central controller rack and all its boards are replaced with 840D sl hardware — while the SIMODRIVE 611 servo and spindle drives can often be retained with appropriate drive software updates.

Sistem motor dan encoder umumnya kompatibel.dan pemeliharaan kabel lapangan dan konektor dapat dipertahankan dalam migrasi terencana dengan baik, membuat penggantian elektronik layak tanpa konstruksi ulang mesin yang lengkap.
