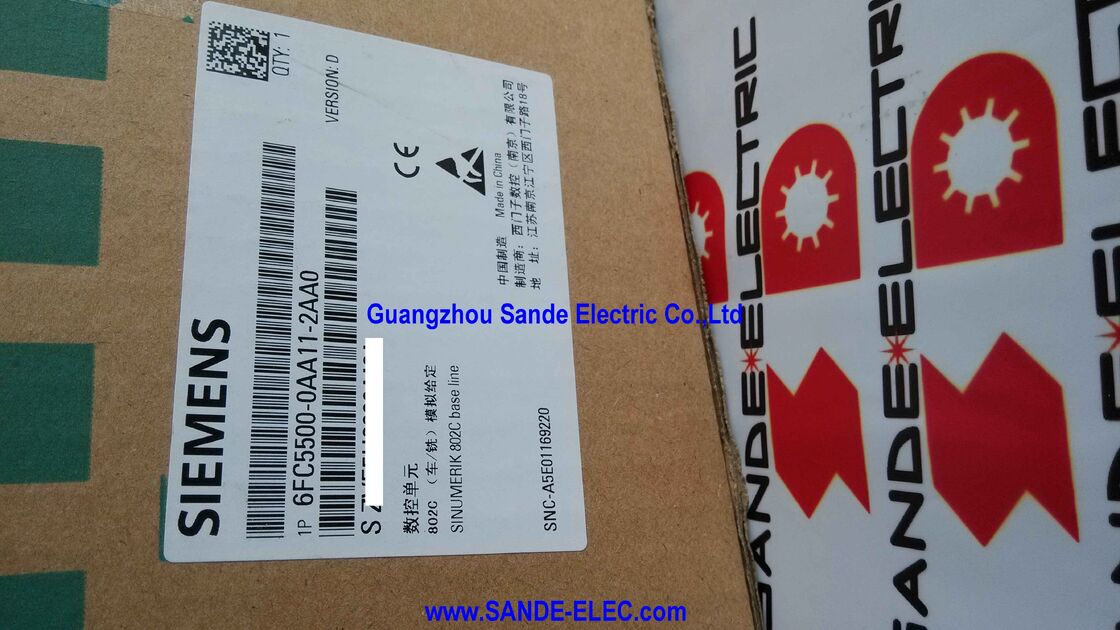

Siemens 6FC5500-0AA11-2AA0 | SINUMERIK 802C Base Line — Paket Dasar CNC Lengkap, 3 Drive Analog + 1 Spindel, 48/16 DI/O, Panel Operator + MCP, Toolbox dan Logbook

Gambaran Umum

Siemens 6FC5500-0AA11-2AA0 adalah paket dasar SINUMERIK 802C Base Line — segmen pasar CNC terendah dari Siemens, yang dirancang untuk membawa kontrol CNC asli ke aplikasi mesin perkakas paling sederhana tanpa biaya atau kerumitan platform SINUMERIK tingkat atas.

Akhiran "2AA0" mengidentifikasi ini sebagai versi pasar China dari 802C Base Line, sementara fungsi dan kontennya identik dengan versi -1AA0 di seluruh dunia.

Semua yang dibutuhkan mesin perkakas untuk beroperasi sebagai sistem CNC ada dalam paket ini.

Operator Panel Control mengintegrasikan prosesor CNC, PLC, tampilan, keyboard, dan Machine Control Panel dalam satu unit ringkas — tidak ada rak terpisah, tidak ada monitor terpisah, tidak ada unit kontrol terpisah untuk dipasang dan dikabel.

Modul I/O periferal menangani 48 input digital dan 16 output digital yang menghubungkan sensor mesin, sakelar batas, solenoid, dan kontaktor motor ke CNC.

CD toolbox berisi perangkat lunak dan dokumentasi komisioning. Logbook melacak riwayat konfigurasi sistem.

Penempatan "Base Line" dalam hierarki produk SINUMERIK disengaja: ini adalah sistem kontrol untuk mesin yang membutuhkan kemampuan CNC tetapi tidak dapat membenarkan investasi pada platform 808D, 828D, atau yang lebih tinggi.

Bengkel kecil yang mengubah mesin bubut manual menjadi CNC, pusat pelatihan kejuruan yang membekali siswa dengan mesin CNC pertama mereka, pembuat mesin yang menargetkan pasar yang kompetitif secara biaya — ini adalah skenario di mana 802C Base Line masuk akal secara praktis.

Spesifikasi Utama

Antarmuka Drive Analog — Kompatibilitas Luas dalam Aplikasi Retrofit

Output referensi kecepatan analog ±10V dari 802C Base Line untuk setiap sumbu adalah bahasa universal sistem drive servo dari tahun 1970-an hingga 2000-an. Setiap amplifier servo analog dari Siemens, Indramat, Fanuc, ELMO, dan puluhan produsen lain merespons ±10V — output tegangan CNC memerintahkan referensi kecepatan drive, dan encoder yang dipasang pada motor melaporkan posisi aktual kembali ke CNC.

Arsitektur antarmuka analog inilah yang membuat 802C Base Line efektif di pasar retrofit.

Mesin bubut manual yang dibangun pada tahun 1980-an dengan motor penggerak konvensional dapat ditingkatkan ke kontrol CNC dengan menambahkan motor servo dengan encoder TTL, menghubungkannya ke amplifier drive SIMODRIVE Base Line (atau drive servo analog yang setara), dan mengkabel 802C Base Line sebagai pengontrol CNC.

Mesin mendapatkan eksekusi program NC penuh, kontrol siklus otomatis, dan akurasi posisi — dengan biaya sebagian kecil dari mengganti mesin sepenuhnya.

Kompatibilitas dengan encoder TTL (sinyal inkremental A/B/Z) dan resolver (sensor analog sinus/kosinus) semakin memperluas pilihan perangkat keras.

Resolver secara inheren kuat dan tahan terhadap kontaminasi, seringkali lebih disukai di lingkungan bengkel dengan cairan pendingin dan serpihan. Encoder TTL tersedia secara luas dan mapan. Keduanya terhubung langsung ke input umpan balik 802C Base Line.

Pemrograman DIN dan Mode Mesin Manual

802C Base Line mengeksekusi program yang ditulis dalam DIN 66025 — standar nasional Jerman (pada dasarnya identik dengan ISO 6983) yang mendefinisikan bahasa pemrograman G-code dan M-code yang digunakan di hampir semua mesin perkakas CNC di seluruh dunia.

Seorang programmer yang terlatih pada CNC Siemens lainnya, atau pada Fanuc, Mitsubishi, atau sebagian besar platform CNC utama lainnya, sudah mengetahui dasar-dasar DIN 66025. G00 untuk gerakan cepat, G01 untuk umpan linier, G02/G03 untuk interpolasi melingkar, M03/M04/M05 untuk kontrol spindel — ini universal.

Selain eksekusi G-code standar, 802C Base Line menawarkan antarmuka pengguna "mesin manual" yang dirancang khusus untuk mesin bubut.

Dalam mode ini, kontrol memungkinkan operator untuk menggerakkan sumbu secara manual dengan roda tangan sementara CNC melacak posisi, beralih dengan mulus antara operasi konvensional dan eksekusi siklus NC tanpa mengubah pengaturan mesin, dan menjalankan siklus yang telah diprogram sebelumnya (pembubutan, pengeboran, pemotongan ulir) yang dipicu oleh pilihan soft key sederhana daripada program NC penuh.

Mode operasi ganda ini — mesin CNC dan mesin konvensional dalam kontrol yang sama — sangat berharga di bengkel produksi kecil di mana sebagian besar pekerjaan bersifat konvensional tetapi bagian kompleks sesekali membutuhkan presisi CNC.

48/16 Digital I/O — Cakupan Integrasi Mesin

48 input digital dan 16 output digital dari modul periferal 802C Base Line menangani antarmuka biner lengkap antara CNC dan sistem mekanis serta elektrik mesin perkakas:

48 input mengakomodasi: sakelar titik referensi untuk semua sumbu (mengembalikan mesin ke posisi yang diketahui saat startup), sakelar batas perjalanan (baik batas perangkat keras maupun input pemantauan batas perangkat lunak), sensor orientasi spindel (untuk pemosisian perubahan alat), pemantauan level dan tekanan cairan pendingin, interlock pintu dan pemantauan pelindung, sensor penjepit dudukan alat, dan input panel operator selain yang ditangani langsung oleh MCP.

16 output memerintahkan: kontaktor pompa cairan pendingin, aktuator perubahan alat, rem spindel, solenoid perubahan gigi, lampu indikator, dan perangkat alarm.

Untuk mesin yang membutuhkan I/O tambahan di luar basis 48/16, ekspansi melalui panel relai eksternal atau perangkat I/O tambahan yang terhubung melalui antarmuka serial yang tersedia adalah opsi dalam arsitektur sistem secara keseluruhan.

FAQ

Q1: Apa perbedaan antara 6FC5500-0AA11-2AA0 (China) dan 6FC5500-0AA11-1AA0 (seluruh dunia)?

Akhiran -2AA0 menandai versi pasar domestik China dari paket dasar SINUMERIK 802C Base Line.

Konten fungsional — perangkat keras, perangkat lunak, modul I/O, toolbox, logbook — identik antara kedua versi.

Perbedaannya terletak pada sistem pemesanan dan distribusi regional Siemens: versi -2AA0 dijual melalui saluran distribusi China Siemens dan telah disetujui tipe dan diadaptasi untuk pasar China.

Untuk pengadaan di China, -2AA0 adalah nomor pesanan yang sesuai; untuk pengadaan internasional, digunakan -1AA0. Kedua varian kompatibel dengan dokumentasi dan sumber daya dukungan teknis yang sama.

Q2: Berapa jumlah maksimum blok program bagian (langkah NC) yang dapat disimpan oleh 802C Base Line?

Penyimpanan program NC 802C Base Line sengaja diukur untuk program sederhana dan kompleksitas rendah yang konsisten dengan posisinya di pasar mesin perkakas.

Kapasitas penyimpanan yang tepat ditentukan dalam dokumentasi sistem SINUMERIK 802C Base Line, yang menentukan memori non-volatil yang tersedia untuk program bagian.

Program untuk siklus pembubutan tipikal dan kontur penggilingan dalam rentang aplikasi yang dituju dari kontrol ini — pembubutan poros sederhana, penggilingan muka, pola pengeboran — biasanya hanya membutuhkan beberapa ratus blok, jauh di dalam penyimpanan yang tersedia.

Untuk aplikasi yang membutuhkan program yang sangat besar (kontur kompleks yang dihasilkan oleh CAM), penempatan 802C Base Line menunjukkan program harus dibagi atau jenis mesin dipertimbangkan kembali.

Q3: Bisakah 802C Base Line mengontrol sumbu keempat — misalnya, meja putar pada mesin penggilingan?

802C Base Line standar mendukung hingga tiga sumbu umpan dan satu spindel.

Tidak ada opsi perangkat lunak untuk sumbu keempat dalam generasi kontrol ini, tidak seperti SINUMERIK 808D yang menawarkan opsi sumbu tambahan.

Jika aplikasi penggilingan membutuhkan sumbu keempat, pilihan yang tepat adalah varian penggilingan 808D dengan opsi perangkat lunak sumbu tambahan, atau kontrol SINUMERIK tingkat atas.

802C Base Line pada dasarnya adalah pengontrol tiga sumbu umpan.

Q4: Apakah toolbox yang disertakan dalam paket kompatibel dengan Windows 10 dan sistem operasi PC saat ini?

Perangkat lunak toolbox SINUMERIK 802C Base Line dikembangkan selama era Windows XP/2000.

Kompatibilitas dengan Windows 10 dan sistem operasi yang lebih baru mungkin terbatas atau memerlukan pengaturan mode kompatibilitas.

Untuk komisioning dan parameterisasi sistem 802C Base Line menggunakan komputer saat ini, disarankan untuk memeriksa Siemens Industry Online Support untuk versi toolbox terbaru dan catatan kompatibilitas Windows-nya.

 Banyak insinyur pemeliharaan memiliki laptop lama khusus dengan Windows XP atau Windows 7 khusus untuk pekerjaan seri SINUMERIK 802 lama.

Q5: Drive apa yang dirancang khusus untuk bekerja dengan 802C Base Line?

Keluarga drive SIMODRIVE Base Line adalah mitra drive Siemens yang dirancang khusus untuk 802C Base Line — drive servo analog yang dioptimalkan biayanya menggunakan antarmuka setpoint ±10V yang sama dengan umpan balik encoder TTL yang dikeluarkan oleh 802C Base Line.

SIMODRIVE Base Line memberikan kinerja yang cocok (torsi, rentang kecepatan, respons dinamis) yang sesuai untuk kelas mesin perkakas yang dikontrol oleh 802C Base Line.

Drive servo analog pihak ketiga dengan input ±10V dan umpan balik encoder TTL juga kompatibel, asalkan amplop kinerja drive dan spesifikasi antarmuka encoder diverifikasi terhadap persyaratan 802C Base Line untuk sumbu mesin tertentu.
