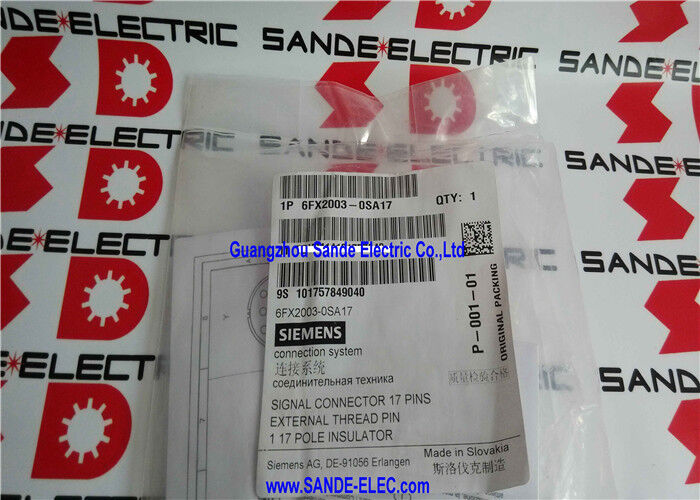

Nomor Suku Cadang: 6FX2003-0SA17
Produsen: Siemens AG (Slovakia)
Lini Produk: MOTION-CONNECT — Aksesori Kabel Servo
Jenis Produk: Kit konektor sinyal (perakitan lapangan, 17-pin)
Jenis Koneksi: Ulir male (ulir eksternal pin — Steckergehäuse mit Außengewinde)
Jumlah Kutub: 17 kutub
Isi Kit:
Siemens 6FX2003-0SA17 adalah kit konektor perakitan lapangan dari rangkaian aksesori MOTION-CONNECT — kumpulan konektor, elemen kontak, dan perangkat keras koneksi kabel yang memungkinkan teknisi pemeliharaan dan integrator sistem untuk membuat atau memperbaiki kabel sinyal servo dengan panjang yang tepat, daripada dibatasi oleh katalog kabel pra-rakitan Siemens.
Dalam instalasi servo SINUMERIK atau SINAMICS, kabel sinyal membawa umpan balik encoder, kontrol rem, sensor suhu, dan sinyal tingkat rendah lainnya antara motor servo dan penguat drive atau modul CNC.
Kabel-kabel ini biasanya dibeli sebagai unit pra-rakitan dengan konektor yang sudah terpasang, teruji, dan terlindung — pendekatan tercepat dan paling andal untuk pembangunan mesin baru.
Namun, mesin yang telah beroperasi selama bertahun-tahun mengalami situasi di mana kabel pra-rakitan bukanlah solusi yang tepat: mesin dipindahkan dan kabel rusak parah sehingga tidak dapat diperbaiki, kabel asli dirutekan secara khusus melalui saluran kabel yang sempit dan pengganti dengan panjang standar tidak akan muat, atau kabel perlu diperpanjang dan tidak ada ekstensi pra-rakitan yang tersedia dengan panjang yang tepat.
Untuk semua situasi ini, 6FX2003-0SA17 menyediakan ujung konektor — rakitan konektor male 17-pin yang cocok dengan soket sisi motor atau sisi drive dari koneksi kabel sinyal.
Kit ini mencakup housing konektor, dua ukuran kontak pin untuk mengakomodasi rentang ukuran kawat yang ditemukan pada kabel sinyal MOTION-CONNECT, dan dua koneksi penahan regangan kabel yang mencakup diameter luar kabel dari 6,5mm hingga 13mm.
Dengan kit ini dan kabel yang sesuai (dari rangkaian kabel MOTION-CONNECT atau yang setara), teknisi membuat kabel pengganti dengan panjang yang tepat sesuai kebutuhan instalasi.
| Parameter | Nilai |
|---|---|
| Jumlah Kutub | 17 |
| Jenis Koneksi | Ulir male (ulir eksternal) |
| Jenis Kontak | Pin (Stift) |
| Kontak Pin (kecil) | 12 × 0,08–0,22mm² |
| Kontak Pin (besar) | 17 × 0,20–0,56mm² |
| Koneksi Kabel 1 | diameter luar 6,5–10mm |
| Koneksi Kabel 2 | diameter luar 10,1–13mm |
| Isi Kemasan | 1 kit lengkap |
| Asal | Slovakia |
| Status | Aktif |
Program MOTION-CONNECT Siemens mencakup ekosistem kabel dan konektor lengkap untuk instalasi drive servo dan CNC.
Seri 6FX2003 dalam MOTION-CONNECT secara khusus adalah keluarga konektor sinyal (Signalstecker) — konektor melingkar untuk kabel sinyal, bukan konektor daya untuk kabel daya motor (yang termasuk dalam seri terpisah).
Konfigurasi 17-pin dari 6FX2003-0SA17 cocok dengan jumlah pin dari jenis konektor tertentu yang digunakan dalam umpan balik encoder, kombinasi encoder/rem, dan aplikasi kabel multi-sinyal lainnya pada sistem servo SINUMERIK dan SINAMICS.
17 kutub 6FX2003-0SA17 mengakomodasi banyak konduktor sinyal yang biasanya dibawa oleh kabel umpan balik motor servo lengkap: pasangan saluran A, B, dan N (referensi) untuk umpan balik encoder inkremental (6 kawat), catu daya encoder (+5V atau +15V dan ground — 2 kawat), referensi nol volt, sensor termal untuk perlindungan kelebihan suhu motor (2 kawat), dan sinyal rem parkir (2 kawat) — dengan cepat mencapai jumlah yang sesuai dalam konektor 17-pin.
Penetapan pin yang tepat tergantung pada kombinasi motor dan drive tertentu dan ditentukan dalam dokumentasi kabel SINUMERIK/SINAMICS untuk setiap aplikasi.
Kit 6FX2003-0SA17 mencakup kontak pin dalam dua rentang ukuran kawat, yang merupakan kebutuhan praktis karena kabel sinyal servo tidak seragam dalam penampang konduktor:
Kontak 0,08–0,22mm² (12 buah): Kontak halus ini menangani konduktor tipis — biasanya pasangan sinyal untuk saluran encoder A/B/N, jalur data encoder serial, dan sinyal sensor termal. Dalam kabel sinyal twisted-pair terlindung, penampang konduktor individu sering kali berada dalam rentang 0,08–0,14mm².
Menggunakan kontak yang terlalu kecil dengan konduktor yang lebih besar, atau kontak yang terlalu besar dengan konduktor kecil, menghasilkan crimp yang tidak andal yang gagal di bawah getaran dan siklus termal lingkungan mesin perkakas.
Kontak 0,20–0,56mm² (17 buah): Kontak yang lebih besar mengakomodasi konduktor yang lebih berat — kawat catu daya encoder (yang mungkin 0,25–0,35mm² untuk membatasi penurunan tegangan catu daya sepanjang kabel), kawat catu daya rem, dan konduktor lain yang membawa arus kecil dalam jarak yang lebih jauh di mana penampang yang sedikit lebih besar meningkatkan keandalan.
Pasokan ganda kontak ini memungkinkan satu kit untuk melayani berbagai jenis kabel di seluruh keluarga kabel sinyal MOTION-CONNECT tanpa memerlukan kit konektor terpisah untuk ukuran kawat yang berbeda.
Penyertaan dua koneksi penahan regangan kabel (rentang diameter luar 6,5–10mm dan 10,1–13mm) mencerminkan variasi kabel sinyal MOTION-CONNECT dalam hal diameter luar:
Kabel sinyal yang lebih tipis (hanya umpan balik encoder, tanpa konduktor rem atau termal) biasanya memiliki diameter luar dalam rentang 6,5–9mm — penahan regangan yang lebih kecil cocok untuk ini.
Kabel gabungan (encoder + rem + termal dalam satu jaket) dan kabel dengan konduktor tambahan atau pelindung yang lebih berat dapat mencapai diameter luar 10–13mm — penahan regangan yang lebih besar mengakomodasi ini.
Memiliki kedua penahan regangan dalam kit berarti teknisi memilih koneksi yang sesuai untuk kabel tertentu pada saat perakitan, daripada memesan suku cadang aksesori terpisah sebelum memulai perbaikan.
T1: Apakah 6FX2003-0SA17 adalah kit perakitan lapangan atau konektor jadi?
Ini adalah kit perakitan lapangan — komponen untuk merakit konektor, bukan konektor jadi yang siap digunakan. Teknisi menggunakan housing, kontak pin, dan penahan regangan yang disertakan untuk membuat konektor di ujung kabel.
Ini memerlukan alat crimping yang sesuai untuk ukuran kontak pin tertentu (0,08–0,22mm² dan 0,20–0,56mm²), pengetahuan perakitan konektor, dan keakraban dengan penetapan pin spesifik untuk aplikasi tersebut.
Bagi teknisi yang sering merakit kabel sendiri, kit ini mudah digunakan. Untuk penggunaan sesekali, katalog kabel pra-rakitan Siemens (kabel seri 6FX2 dan 6FX5) menyediakan alternatif yang sudah jadi dan teruji.
T2: Alat crimping apa yang diperlukan untuk kontak pin dalam kit ini?
Dokumentasi MOTION-CONNECT Siemens menentukan alat crimp yang sesuai untuk setiap ukuran kontak.
Untuk kontak dalam rentang 0,08–0,22mm², diperlukan alat crimping presisi dengan ukuran cetakan yang benar untuk geometri kontak tertentu — alat crimping tujuan umum standar biasanya tidak cocok untuk kontak sekecil ini.
Untuk kontak 0,20–0,56mm², cetakan yang kompatibel dalam alat crimping industri standar menangani rentang yang lebih besar.
Nomor katalog alat spesifik tercantum dalam dokumentasi perakitan kabel MOTION-CONNECT Siemens.
T3: Di mana konektor 17-pin ini digunakan — di sisi motor atau sisi drive kabel?
Konfigurasi pin ulir male 6FX2003-0SA17 (ulir eksternal, kontak pin) biasanya sesuai dengan konektor yang cocok dengan koneksi soket female di motor atau penguat drive — sisi spesifik tergantung pada model motor dan drive. Dokumentasi sistem SINUMERIK dan SINAMICS menyediakan jenis kelamin konektor pasangan dan jenis ulir untuk setiap antarmuka motor dan drive.
Seri 6FX2003 secara keseluruhan mencakup berbagai konfigurasi konektor; varian -0SA17 dengan orientasi ulir dan pin cocok dengan antarmuka umpan balik motor tertentu.
Konektor kabel pasangan (dengan kontak soket) termasuk dalam seri 6FX2003 dengan penunjukan soket/kopling.
T4: Dapatkah konektor ini digunakan dengan motor dan drive non-Siemens, atau hanya dalam ekosistem Siemens SINUMERIK/SINAMICS?
Format fisik konektor — konektor melingkar 17-pin dengan jenis ulir tertentu — adalah format konektor industri standar.
Jika motor atau drive non-Siemens menggunakan antarmuka konektor fisik yang sama (jenis ulir yang sama, jumlah kutub yang sama, tata letak kontak yang sama), 6FX2003-0SA17 secara mekanis kompatibel.
Namun, penetapan pin untuk peralatan non-Siemens perlu ditentukan dari dokumentasi peralatan tersebut, dan kompatibilitas sinyal (tingkat tegangan, jenis sinyal) harus diverifikasi secara independen.
Dalam ekosistem Siemens, antarmuka konektor dan penetapan pin sepenuhnya didokumentasikan dalam dokumentasi sistem MOTION-CONNECT dan SINUMERIK.
T5: Kit berisi 17 kontak pin dalam satu rentang dan 12 dalam rentang lain — apakah itu berarti tidak semua 17 kutub menggunakan ukuran kontak yang sama?
Benar. Housing 17-pin mengakomodasi hingga 17 kontak, tetapi aplikasi kabel tertentu dapat menggunakan ukuran kontak yang berbeda di kutub yang berbeda tergantung pada ukuran konduktor.
Kit menyediakan 12 kontak untuk konduktor halus (0,08–0,22mm²) dan 17 kontak untuk konduktor sedang (0,20–0,56mm²), mencakup pengisian kontak dalam kabel sinyal MOTION-CONNECT yang khas tanpa mengharuskan teknisi untuk menyortir kontak terlebih dahulu.
Dalam perakitan apa pun, teknisi memilih ukuran kontak yang sesuai untuk setiap konduktor individu, menggunakan kontak kecil untuk pasangan sinyal encoder dan kontak yang lebih besar untuk konduktor catu daya dan rem — isi kit berukuran untuk mencakup kedua kebutuhan dalam satu paket.
