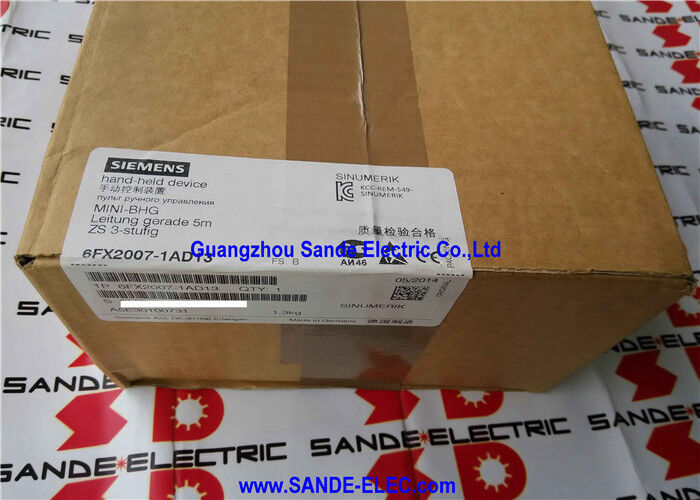

Unit genggam mini 6FX2007-1AD13 6FX2 007-1AD13 6FX2OO7-1AD13

Siemens 6FX2007-1AD13∙ SINUMERIK Mini Handheld Unit ∙ 5m Kabel lurus / 2 Saluran E-Stop / 3 Langkah Enabling / Handwheel

Kontrol sumbu manual pada benda kerja

SINUMERIK Mini Handheld Unit menempatkan kendali traversal sumbu dan kemampuan darurat berhenti di lokasi operator selama pengaturan, perubahan alat, beban benda kerja, dan verifikasi dry-run.Ketika operator perlu berada di zona pemotongan ️ memeriksa izin, memandu alat ke posisi referensi, atau melintasi poros sambil melihat area kerja secara langsung ¢ MHU memberikan kontrol lengkap dari panjang lengan,dengan fungsi keselamatan yang diperlukan untuk beroperasi dekat mesin tanpa ruang perlindungan tertutup.

Mengapa varian kabel lurus:Kabel lurus 5m dari -1AD13 adalah untuk operator yang membawa unit di sekitar perimeter mesin.membuat mereka lebih mudah dikelola pada mesin yang lebih besar di mana operator berjalan beberapa meter antara panel dan area kerja-1AD03 dengan kabel berliku 3,5m cocok operator yang sebagian besar menggunakan unit dekat dengan stasiun tetap dan ingin kabel untuk menarik kembali rapi ketika tidak digunakan.

Spesifikasi Utama

Dua Saluran E-Stop dan Tiga Langkah Enabling Cara Fungsi Keamanan Bekerja

E-stop dua saluran (4-kabel):Tombol E-stop memiliki dua kontak independen yang biasanya tertutup, masing-masing dihubungkan ke sirkuitnya sendiri ke pemantauan relay keamanan CNC.Pemantauan terus-menerus memeriksa bahwa kedua saluran adalah konsisten ̇ kesalahan kabel atau kontak macet yang membuka satu saluran tanpa yang lain terdeteksi dan mencegah operasi mesin sampai dibersihkanArsitektur dual-channel ini memenuhi EN ISO 13849 Performance Level d dan EN 62061 SIL 2.

Tombol pengaktifan tiga langkah (2-saluran):

• Posisi 1 (dibebaskan):Sirkuit terbuka ∙ gerak sumbu terhambat
• Posisi 2 (tengah tahan):Sirkuit tertutup gerakan diizinkan
• Posisi 3 (panic/full press):Sirkuit terbuka ️ gerakan terhambat

Operator harus secara sadar mempertahankan posisi pegangan tengah untuk menjaga gerakan aktif.Satuan yang jatuh kehilangan posisi 2Tombol pengaktif adalah kontrol keamanan yang memungkinkan perjalanan poros di dekat mesin selama pengaturan tanpa perlindungan tertutup.

Penguncian roda tangan magnetik:Detent menahan roda tangan diam ketika tidak digunakan dengan sengaja, mencegah rotasi yang tidak disengaja dari unit yang tergelincir atau jatuh dari mengirim perintah poros yang tidak diinginkan.

Pelabuhan konektor

Port terpisah untuk setiap fungsi keamanan memungkinkan CNC untuk memantau setiap sirkuit secara independen. Konektor logam memberikan ketahanan mekanis untuk koneksi dan pemutusan berulang.

FAQ

T1: Apa perbedaan antara 6FX2007-1AD13 dan 6FX2007-1AD03?

Satu-satunya perbedaan adalah kabel: -1AD13 memiliki kabel lurus 5m; -1AD03 memiliki kabel berliku 3,5m.Pilih lurus untuk berjalan di sekitar perimeter mesin; pilih bergulir untuk penggunaan stasiun tetap di mana kabel harus menarik ketika longgar.

T2: Apa yang terjadi jika operator panik menekan tombol aktif ke posisi 3?

Kedua kontak switch yang memungkinkan terbuka Operator harus sadar kembali ke posisi mid-hold 2 untuk melanjutkan gerakanIni adalah perilaku keselamatan yang dimaksudkan: operator yang terkejut memegang erat menyebabkan berhenti, bukan gerakan berkelanjutan.

T3: Bagaimana tiga tombol fungsi yang dapat ditugaskan pengguna dikonfigurasi?

Tombol fungsi terhubung ke antarmuka sinyal MHU sebagai masukan digital ke pengontrol SINUMERIK.pengguna fungsi PLC) dikonfigurasi dalam program PLC mesin dan / atau data mesin SINUMERIK. Slide-in label strip memungkinkan prasasti fungsi kunci kustom untuk mencocokkan tugas diprogram.

T4: Apakah 6FX2007-1AD13 kompatibel dengan semua generasi SINUMERIK?

Hal ini membutuhkan sistem SINUMERIK yang menyediakan port antarmuka X51/X52/X55/X60 yang mencakup SINUMERIK 840D sl, 828D, dan 802D sl.Konfirmasi NCU mesin atau PPU menyediakan port konektor ini dan bahwa program PLC termasuk konfigurasi antarmuka unit genggamGenerasi SINUMERIK yang lebih tua dengan spesifikasi antarmuka genggam yang berbeda mungkin memerlukan varian atau adaptor MHU yang berbeda.

T5: Dapatkah MHU dibersihkan dengan jet air mengingat peringkat IP65-nya?

IP65 mencakup jet air bertekanan rendah dari arah manapun normal washdown dan semprotan kebetulan.aditif pendingin), ini umumnya kompatibel dengan bahan perumahan.Pelarut terkonsentrasi dan pembersih kimia agresif dapat menyebabkan degradasi permukaan dari waktu ke waktu.
