| Tempat asal | Slovakia |
| Nama merek | SIMENS |
| Sertifikasi | CE RoHS |

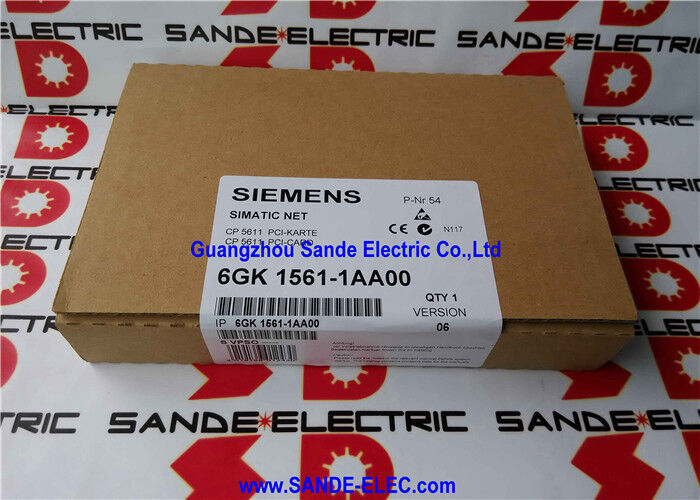

| Nomor model | 6GK1561-1AA00 |
PeraturanSiemens 6GK1561-1AA00adalah CP 5611 prosesor komunikasi PCI 32-bit standar yang menghubungkan PC rekayasa atau Siemens PG (perangkat pemrograman) ke jaringan PROFIBUS dan MPI.
Untuk generasi peralatan otomatisasi Siemens yang dibangun di sekitar drive S7-300, S7-400, SIMOREG 6RA70 dan SINAMICS dengan antarmuka MPI atau PROFIBUS DP,CP 5611 adalah kartu yang menempatkan stasiun kerja teknik di bus memungkinkan pemrograman STEP 7, akses parameter drive melalui STARTER atau DriveMonitor, manajemen perangkat proses melalui SIMATIC PDM, dan komunikasi PROFIBUS terbuka melalui FDL SEND/RECEIVE untuk integrasi aplikasi khusus.
Karakteristik teknik utama kartu adalah arsitektur isolasi dan perlindungan listriknya.
antarmuka RS-485 PROFIBUS terisolasi dari bus PCI PC pada 1000VDC,yang mencegah arus ground loop dan tegangan modus umum yang ada di kabel pabrik industri mencapai sirkuit internal PC.
Selain isolasi, port RS-485 membawa sirkuit perlindungan khusus yang dinilai untuk arus lonjakan hingga Ipp = 100A (10/700μs bentuk gelombang, 4 kV per ITU-T K).20/21 dan VDE 0433) dan ±15 kV perlindungan pelepasan elektrostatik.
Ini bukan fitur konsultatif, tetapi mencerminkan realitas jaringan PROFIBUS yang dipasang di dekat penggerak motor bertenaga tinggi, peralatan las, dan kontaktor besar.di mana lingkungan listrik termasuk transisi yang dilakukan dan peristiwa pelepasan elektrostatik yang transceiver RS-485 biasa tidak akan bertahan.
Perlindungan overcurrent pemulihan otomatis pada port RS-485 menangani mode kegagalan tertentu: kesalahan kabel atau kabel yang salah yang menerapkan tegangan berkelanjutan ke jalur data.Sirkuit perlindungan CP 5611 memungkinkan port untuk menahan 60V overcurrent berkelanjutan tanpa kerusakan permanen, dan fungsi pemulihan otomatis mengembalikan operasi normal ketika kesalahan dihapus, daripada membutuhkan penggantian kartu.
| Parameter | Nilai |
|---|---|
| Jenis Kartu | PCI 32-bit (PCI 2.1) |
| Antarmuka Jaringan | Sub-D 9-pin, PROFIBUS / MPI / PPI |
| Tingkat Transfer | 9.6 kbit/s 12 Mbit/s |
| Tegangan isolasi | 1000VDC |
| Perlindungan terhadap Tombak | Ipp = 100A (10/700μs, 4 kV) |
| Perlindungan ESD | ± 15 kV |
| Pemulihan Overcurrent | Pemulihan otomatis; 60V berkelanjutan |
| Pasokan | +5VDC, 2,0W |
| Suhu operasi | 0 sampai +70°C |
| Dimensi (W × H) | 102×130mm |
| Berat badan | 100 g |
| Pengganti | 6GK1561-1AA01 (CP 5611 A2) |
CP 5611 beroperasi pada kedua PROFIBUS dan MPI dua jaringan yang mirip secara fisik tetapi berbeda protokol yang berbagi kabel RS-485 yang sama dan 9-pin Sub-D konektor tetapi berbeda dalam alamat mereka,model komunikasi, dan batas tingkat data.
PROFIBUS DPadalah fieldbus berkecepatan tinggi untuk I/O terdistribusi dan komunikasi drive.
Pada kecepatan hingga 12 Mbit/s, ini adalah protokol untuk pertukaran data master-slave siklik antara PLC dan rak I/O terdistribusi (seri ET 200), drive kecepatan variabel yang dikonfigurasi sebagai PROFIBUS DP slaves,dan perangkat lapangan cerdas.
Ketika CP 5611 bertindak sebagai Master DP PROFIBUS dengan perangkat lunak DP SOFTNET-PB yang terinstal, PC dapat membaca dan menulis data IO ke budak PROFIBUS secara real time fungsi yang berguna untuk konektivitas SCADA,pengumpulan data, dan alat penugasan khusus.
Sebagai DP Slave (dengan SOFTNET-PB DP Slave), PC muncul sebagai mitra pertukaran data untuk master controller PROFIBUS.
MPI (Multi Point Interface)adalah pemrograman milik Siemens dan protokol komunikasi antar CPU, asli untuk S7-300 dan CPU S7-400 yang lebih tua. The CP 5611 connects to MPI networks to allow STEP 7 online programming and monitoring of S7-300 CPUs that have MPI as their primary interface — particularly relevant for legacy machines where the CPU has not been updated to a PROFIBUS-capable model.
MPI beroperasi pada kecepatan data yang lebih rendah (biasanya 187,5 kbit / s atau 1,5 Mbit / s) dan mendukung lebih sedikit node daripada PROFIBUS DP, tetapi cukup untuk akses rekayasa.
PPI (Point to Point Interface)adalah protokol komunikasi sistem SIMATIC S7-200 (mikro-PLC).
CP 5611 mendukung PPI untuk komunikasi PC-to-S7-200 dengan perangkat lunak pemrograman STEP 7 Micro/WIN memungkinkan pemrograman dan pemantauan PLC S7-200 dari kartu yang sama yang digunakan untuk akses S7-300/400.
Salah satu kasus penggunaan CP 5611 yang paling umum dalam basis yang dipasang adalah sebagai antarmuka perangkat keras untuk pengoperasian drive dan diagnostik melalui alat STARTER dan DriveMonitor Siemens.
Drive SINAMICS (G120, S120) dan SIMOREG DC-MASTER 6RA70 drive mendukung koneksi DP PROFIBUS untuk akses teknik,dan CP 5611 menyediakan fisik PC-to-PROFIBUS link yang diperlukan alat-alat ini.
Dalam pengoperasian drive, insinyur menginstal CP 5611 di laptop atau PC bengkel, menghubungkan melalui kabel PROFIBUS ke koneksi bus drive dan menggunakan STARTER untuk mengunggah set parameter drive,Jalankan tuntunan pemasangan wizard, melakukan auto-tune identifikasi motor, dan memantau nilai proses secara real time selama uji coba.
DriveMonitor menyediakan akses serupa untuk SIMOREG 6RA70 DC drive.
Kedua alat ini bergantung pada lapisan komunikasi PG/OP yang disediakan CP 5611 secara native, tanpa memerlukan lisensi perangkat lunak tambahan di luar alat itu sendiri.
SIMATIC PDM (Process Device Management) memperluas pendekatan yang sama untuk instrumen lapangan PROFIBUS yang cerdasdan posisier yang mendukung PROFIBUS PA atau PROFIBUS DP dengan profil EDD (Description Electronic Device).
CP 5611 berfungsi sebagai gerbang ke segmen PROFIBUS untuk konfigurasi perangkat PDM dan akses diagnostik.
CP 5611 cocok dengan slot PCI 2.1 standar 32-bit slot PCI paralel konvensional yang merupakan antarmuka ekspansi PC desktop standar melalui akhir 1990-an dan 2000-an.Sebagian besar PC desktop yang diproduksi antara sekitar tahun 1995 dan 2010 memiliki setidaknya satu slot PCI; banyak termasuk tiga atau lebih.
Industrial PCs and rack-mounted computers used in control rooms and machine cabinets commonly retained PCI slots longer than consumer desktops and continue to include them on certain industrial motherboard platforms.
CP 5611 tidak cocok dengan slot PCIe (PCI Express)
Untuk workstation rekayasa berbasis PCIe, kartu penerus adalah CP 5622 (6GK1562-2AA00), yang menggunakan antarmuka PCIe X1 dan menyediakan konektivitas PROFIBUS dan MPI yang setara.
Q1: CP 5611 menggunakan slot PCI konvensional. Antarmuka stasiun kerja teknik modern mana yang harus ditentukan untuk instalasi baru?
CP 5611 (6GK1561-1AA00) dan penerus langsungnya CP 5611 A2 (6GK1561-1AA01) menggunakan slot PCI 32-bit, yang tidak ada di sebagian besar motherboard generasi saat ini.
Untuk workstation teknik baru dan laptop dengan slot PCIe, kartu yang sesuai adalah CP 5622 (6GK1562-2AA00),yang menyediakan fungsi DP dan MPI PROFIBUS yang sama melalui kartu PCIe X1 yang cocok dengan slot PCIe (x1, x4, x8, atau x16).
CP 5622 mendukung sistem operasi Windows 32-bit dan 64-bit.
T2: Bisakah satu CP 5611 terhubung ke kedua jaringan PROFIBUS DP dan MPI secara bersamaan?
No. CP 5611 memiliki satu antarmuka RS-485 fisik yang terhubung ke port Sub-D 9-pin tunggal.
Mode komunikasi kartu (DP atau MPI) diatur dalam perangkat lunak SIMATIC NET selama konfigurasi dan sesuai dengan jaringan fisik yang terhubung kabel.
Untuk akses bersamaan ke dua jaringan, dua kartu diperlukan.
T3: Perangkat lunak apa yang dibutuhkan untuk menggunakan CP 5611 dengan STEP 7 untuk pemrograman PLC?
CP 5611 membutuhkan driver sendiri, yang termasuk dalam paket perangkat lunak SIMATIC NET PC. Setelah driver diinstal dan kartu dikonfigurasi di SIMATIC NET,Langkah 7 (Klasik) mengakses kartu melalui antarmuka PG / OP standar tidak diperlukan lisensi tambahan untuk pemrograman PLC dasar, pemantauan, dan diagnostik.
Paket SOFTNET tambahan (SOFTNET-PB DP, SOFTNET-PB S7) diperlukan untuk operasi runtime DP Master/Slave dan komunikasi S7 PUT/GET dari aplikasi PC kustom.
T4: Kartu ini diberi rating untuk 0 sampai +70 °C. Dapatkah digunakan di kabinet kontrol di mana suhu mungkin lebih tinggi?
Kisaran operasi 0 ̊70 °C berlaku untuk suhu operasi internal kartu, yang ditentukan oleh suhu lingkungan di dalam sasis PC ditambah pemanasan diri kartu (2.0W).
Suhu kabinet kontrol yang melebihi +50 °C umum terjadi di musim panas atau di ruangan yang berventilasi buruk jika PC yang berisi kartu berada di dalam kabinet tersebut,suhu internal PC dapat melebihi rating kartu dan menyebabkan masalah keandalan.
Untuk lingkungan suhu tinggi, kartu harus dipasang di ruang PC yang berventilasi atau ber-AC secara terpisah,atau platform PC industri alternatif dengan nilai termal yang sesuai harus digunakan.
T5: Port RS-485 memiliki perlindungan tegangan tinggi yang dinilai untuk Ipp = 100A. Apakah ini melindungi terhadap serangan petir langsung ke kabel PROFIBUS?
The surge protection circuit is designed for conducted transients that travel along cable shields and signal conductors — the type of surge induced in cable runs near power equipment or entering a building from an outdoor cable installation.
Peringkat Ipp = 100A (10/700μs) mencakup arus impuls yang khas untuk skenario ini.
Petir langsung menabrak kabel atau baki kabel melibatkan tingkat energi yang jauh lebih tinggi yang melebihi rating sirkuit perlindungan.
Untuk segmen PROFIBUS yang berjalan di luar ruangan atau di antara bangunan, penyekat gelombang khusus harus dipasang di titik masuk bangunan selain perlindungan built-in kartu.
