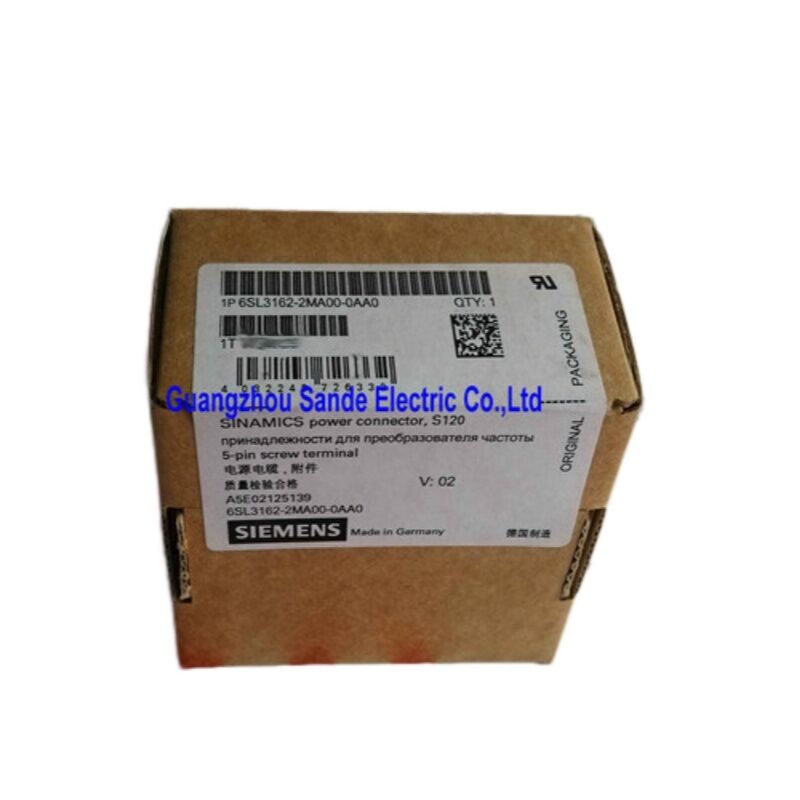

Konektor Daya Penggerak Servo SINAMICS S120 — 6SL3162-2MA00-0AA0

Koneksi yang Menjaga Penggerak Anda Tetap Berjalan

Dalam sistem penggerak servo, konektor daya mudah terabaikan — sampai hari konektor itu gagal. 6SL3162-2MA00-0AA0 adalah konektor daya motor seri Siemens SINAMICS S120 asli, yang dibuat khusus untuk antarmuka daya DC link dan motor pada modul penggerak format booksize dan chassis S120. Ini adalah titik fisik di mana daya terkontrol meninggalkan penggerak dan mencapai motor — dan integritasnya secara langsung menentukan apakah seluruh sumbu berkinerja sesuai spesifikasi atau menghasilkan kesalahan.

Ini bukan konektor industri generik yang dipasang pada label Siemens. 6SL3162-2MA00-0AA0 adalah komponen yang direkayasa khusus untuk platform S120, dengan geometri kontak, peringkat arus, dan mekanisme penguncian yang sesuai persis dengan antarmuka mekanis dan listrik penggerak.

Apa Sebenarnya 6SL3162-2MA00-0AA0

6SL3162-2MA00-0AA0 termasuk dalam keluarga aksesori SINAMICS S120 — khususnya set konektor daya yang digunakan pada sisi output motor modul daya sumbu tunggal dan ganda S120. Ini menyediakan antarmuka pasangan untuk terminal fasa motor U, V, W dan, tergantung pada konfigurasi, koneksi bus DC, dengan sistem kontak spring-cage atau screw-clamp yang kuat yang dirancang untuk mempertahankan kontak resistansi rendah yang andal di bawah getaran dan siklus termal yang merupakan kondisi standar di dalam kabinet kontrol yang aktif.

Siemens merancang sistem konektor S120 dengan penguncian berbantuan alat untuk mencegah pemutusan yang tidak disengaja selama operasi mesin — pertimbangan keselamatan kritis ketika beban yang terhubung adalah motor servo tanpa sikat di bawah kontrol torsi aktif.

Spesifikasi Teknis

• Nomor Suku Cadang: 6SL3162-2MA00-0AA0
• Seri Penggerak yang Kompatibel: SINAMICS S120 Booksize / Chassis
• Fungsi: Konektor output daya motor (terminal fasa U/V/W)
• Jenis Kontak: Blok terminal screw-clamp / spring-cage
• Peringkat Tegangan: Hingga 690 V AC
• Peringkat Arus: Sesuai peringkat modul S120 (disesuaikan dengan kapasitas output penggerak)
• Penampang Konduktor: Kompatibel dengan ukuran kabel daya S120 standar
• Mekanisme Penguncian: Penguncian positif berbantuan alat
• Bahan Casing: Termoplastik yang diperkuat, peringkat UL 94 V-0
• Peringkat IP (terpasang): IP20 dalam instalasi kabinet standar
• Kepatuhan: Komponen yang diakui CE, UL

Di Mana Konektor Ini Digunakan

SINAMICS S120 adalah salah satu platform penggerak servo dan vektor yang paling banyak digunakan dalam otomatisasi industri secara global. Ini memberi daya pada sumbu servo di mesin perkakas, jalur pengemasan, mesin cetak, mesin pengolahan plastik, rig uji, dan berbagai macam peralatan penanganan material. Format booksize S120 — di mana beberapa modul sumbu tunggal atau ganda berbagi bus DC umum pada rel pemasangan — adalah arsitektur standar untuk sistem servo multi-sumbu dalam aplikasi kinerja menengah hingga tinggi.

Dalam arsitektur ini, konektor daya motor dilepas dan disambungkan kembali setiap kali modul penggerak diservis, diganti, atau kabinet dikonfigurasi ulang. Selama masa pakai mesin produksi, konektor tersebut mungkin dilepas dan disambungkan kembali puluhan kali. Keausan kontak, kelelahan sekrup terminal, dan tekanan casing dari penanganan berulang adalah semua mekanisme kegagalan yang nyata — itulah sebabnya memiliki konektor pengganti asli yang tersedia dalam inventaris suku cadang adalah praktik standar untuk tim pemeliharaan mana pun yang menjalankan sistem S120.

Mengapa Kualitas Konektor Lebih Penting Daripada Kelihatannya

Konektor daya yang gagal pada penggerak servo tidak selalu mengumumkan dirinya dengan kode kesalahan yang jelas. Lebih sering, degradasi bersifat bertahap. Peningkatan resistansi kontak pada satu terminal fasa menghasilkan pemanasan asimetris. Panas itu mempercepat kerusakan isolasi pada kabel yang berdekatan. Penggerak mulai mencatat kesalahan arus berlebih atau ketidakseimbangan fasa yang intermiten yang hilang saat direset dan tampaknya tidak terkait dengan konektor. Pada saat akar penyebabnya teridentifikasi, terminasi kabel mungkin juga perlu diganti.

Menggunakan 6SL3162-2MA00-0AA0 asli menghilangkan risiko ini di sumbernya. Pelapisan kontak, ketegangan pegas, dan spesifikasi torsi semuanya disesuaikan dengan pengujian validasi Siemens sendiri untuk antarmuka S120. Konektor pihak ketiga dengan dimensi yang secara nominal serupa mungkin cocok — tetapi resistansi kontak, kapasitas arus terukur, dan gaya retensi jangka panjang tidak selalu setara, dan dalam penggerak yang mungkin beralih ratusan ampere, perbedaan tersebut penting.

Catatan Instalasi dan Penggantian

Mengganti 6SL3162-2MA00-0AA0 adalah prosedur yang mudah bagi teknisi penggerak yang berkualifikasi, tetapi memerlukan kepatuhan ketat terhadap isolasi keselamatan sebelum pekerjaan apa pun dimulai. Bus DC S120 mempertahankan muatan setelah daya utama dilepas — selalu verifikasi tegangan bus DC telah habis ke tingkat yang aman menggunakan meteran terkalibrasi sebelum menyentuh terminal daya apa pun.

Saat mengakhiri kabel fasa motor, ikuti spesifikasi torsi pada label konektor atau manual instalasi perangkat keras S120. Terminal yang kurang dikencangkan adalah penyebab utama kesalahan kontak intermiten; terminal yang terlalu dikencangkan berisiko meretakkan casing atau merusak sisipan ulir. Lepaskan insulasi kabel hingga panjang yang tepat yang ditunjukkan untuk terminal — konduktor telanjang berlebih yang terbuka di luar masuknya terminal adalah pelanggaran jarak rambat dalam kabinet tegangan tinggi.

Setelah penyambungan kembali, verifikasi penugasan fasa (urutan U-V-W) terhadap pelat nama motor sebelum mengaktifkan kembali penggerak. Transposisi fasa pada motor servo di bawah kontrol vektor menyebabkan pembalikan torsi segera, yang dalam sistem yang terbebani dapat mengakibatkan kerusakan mekanis.

Referensi Modul S120 yang Kompatibel

Selalu periksa silang terhadap manual perangkat keras S120 (HIM) spesifik untuk varian penggerak Anda sebelum memesan.

Pertanyaan yang Sering Diajukan

Q1: Penggerak dan modul apa yang kompatibel dengan 6SL3162-2MA00-0AA0?

6SL3162-2MA00-0AA0 dirancang untuk seri SINAMICS S120, khususnya modul daya format booksize dan chassis yang digunakan dalam sistem servo multi-sumbu. Ini berfungsi sebagai konektor output daya sisi motor yang mencakup terminal fasa U, V, dan W di mana penggerak terhubung ke motor servo atau induksi. Kompatibilitas mencakup modul sumbu tunggal dan ganda booksize S120 inti serta modul daya format PM340. Sebelum memesan, konfirmasikan kompatibilitas dengan memeriksa manual instalasi perangkat keras modul S120 spesifik Anda — Siemens menerbitkan penugasan konektor untuk setiap varian modul, dan pemeriksaan silang memakan waktu kurang dari dua menit. Dimensi casing konektor fisik dan tata letak terminal distandarisasi di seluruh rentang modul yang kompatibel, tetapi peringkat arus kabel pasangan harus sesuai dengan arus output terukur penggerak.

Q2: Bisakah saya menggunakan konektor pihak ketiga atau generik sebagai pengganti 6SL3162-2MA00-0AA0?

Secara fisik, beberapa konektor pihak ketiga dengan pitch pin dan geometri casing yang cocok akan terpasang pada antarmuka S120. Apakah mereka harus digunakan adalah pertanyaan yang berbeda. 6SL3162-2MA00-0AA0 diberi peringkat dan divalidasi untuk kondisi arus, tegangan, dan termal spesifik yang dihasilkan oleh modul penggerak S120. Alternatif non-Siemens bervariasi secara luas dalam kualitas pelapisan kontak, gaya retensi pegas, dan ketahanan suhu. Dalam aplikasi servo di mana penggerak mengelola siklus beban dinamis — mempercepat dan memperlambat motor berulang kali sepanjang giliran — konektor berada di bawah tekanan termal yang berkelanjutan. Resistansi kontak bahkan beberapa miliohm lebih tinggi dari spesifikasi menghasilkan panas yang terukur selama ribuan siklus. Untuk mesin yang menjalankan produksi berkelanjutan, menggunakan konektor asli yang terverifikasi adalah pilihan berisiko lebih rendah dan pada akhirnya berbiaya lebih rendah. Untuk rig uji yang tidak kritis atau aplikasi tugas rendah, konektor terminal industri berkualitas dari produsen terkemuka mungkin dapat diterima sebagai tindakan sementara, tetapi harus diperlakukan persis seperti itu.

Q3: Bagaimana saya tahu jika konektor daya S120 saya perlu diganti?

Indikator paling andal dari konektor daya motor yang menurun adalah perubahan warna termal pada atau di dekat casing konektor, kesalahan penggerak terkait fasa intermiten yang hilang saat direset tanpa penyebab listrik yang jelas, dan tanda-tanda busur atau karbonisasi pada kontak terminal. Dalam inspeksi pemeliharaan preventif rutin, gunakan termometer inframerah atau kamera termal pada koneksi daya motor saat penggerak berada di bawah beban — koneksi yang sehat berjalan pada suhu kabinet sekitar; koneksi yang menurun menunjukkan kenaikan suhu yang terukur di atas terminal tetangga. Secara fisik, periksa sekrup terminal yang longgar (kencangkan kembali sesuai spesifikasi jika diperlukan), periksa casing dari keretakan yang disebabkan oleh torsi berlebih atau tekanan mekanis, dan periksa perubahan warna atau oksidasi permukaan pada permukaan kontak. Kondisi apa pun ini membenarkan penggantian konektor sebelum kesalahan berkembang.

Q4: Apakah konektor ini kompatibel dengan seri SINAMICS S110, S150, atau G120?

Tidak. 6SL3162-2MA00-0AA0 spesifik untuk platform S120. Meskipun Siemens menggunakan konvensi penamaan berbasis keluarga di seluruh jajaran SINAMICS, format konektor mekanis, tata letak terminal, dan geometri casing berbeda antara seri S110, S120, S150, dan G120. Mencoba memasang konektor S120 ke modul S110 atau G120 akan menghasilkan ketidakcocokan fisik atau — dalam kasus terburuk — pemasangan yang salah yang tampaknya pas tetapi tidak membuat kontak listrik yang andal. Selalu verifikasi seri penggerak lengkap dan tipe modul spesifik terhadap dokumentasi perangkat keras Siemens sebelum mencari konektor pengganti. Awalan nomor suku cadang spesifik S120 6SL3162 adalah pengidentifikasi utama yang mengonfirmasi bahwa suku cadang ini termasuk dalam jajaran aksesori S120.

Q5: Langkah keselamatan apa yang wajib sebelum mengganti konektor daya pada penggerak S120?

Isolasi keselamatan pada sistem S120 memerlukan lebih dari sekadar mematikan pemutus utama. Kapasitor bus DC S120 mempertahankan muatan tersimpan yang signifikan setelah daya utama dilepas — pada sistem S120 yang berukuran penuh, ini bisa mencapai beberapa ratus volt DC, yang mematikan. Prosedur wajibnya adalah: isolasi suplai utama dan terapkan lockout/tagout sesuai dengan protokol keselamatan lokasi Anda; tunggu waktu pembuangan yang ditentukan dalam manual perangkat keras S120 untuk varian modul Anda (biasanya minimal dua hingga lima menit); verifikasi tegangan bus DC menggunakan meteran terkalibrasi peringkat CAT III atau CAT IV sebelum menyentuh terminal apa pun. Hanya setelah memastikan tegangan bus di bawah 50V DC barulah aman untuk melanjutkan pekerjaan konektor. Selain itu, pastikan motor dalam keadaan diam secara mekanis dan tidak dapat digerakkan oleh beban eksternal atau gravitasi sebelum melepaskan kabel fasa. Ini bukan tindakan pencegahan yang boleh dipersingkat di bawah tekanan waktu — platform S120 beroperasi pada tegangan yang mematikan jika terkena kontak.

Spesifikasi produk dapat berubah. Selalu verifikasi terhadap manual instalasi perangkat keras Siemens SINAMICS S120 saat ini untuk konfigurasi penggerak spesifik Anda sebelum instalasi.
