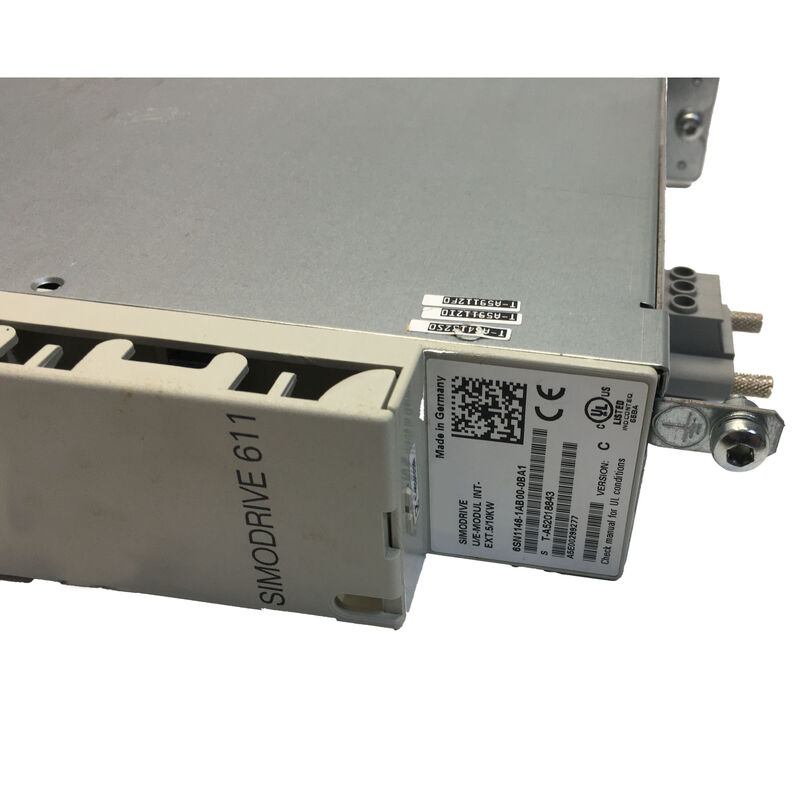

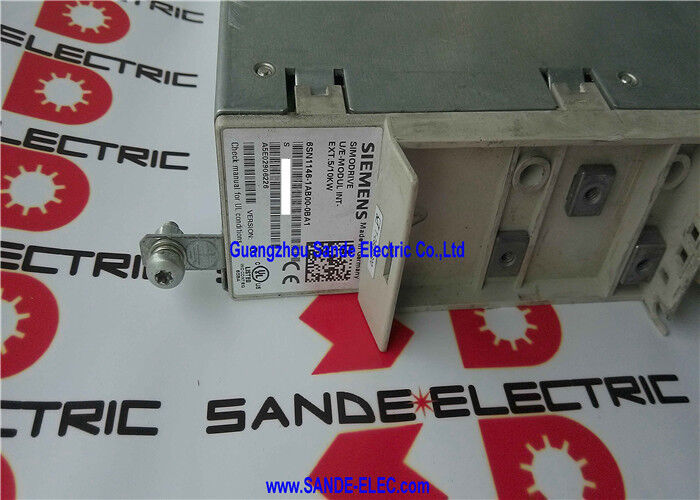

SIMODRIVE INFED MODULE 6SN1146-1AB00-0BA1 6SN1 146-1AB00-0BA1 6SN1146-1ABOO-OBA1

Siemens 6SN1146-1AB00-0BA1 | Modul Infeed SIMODRIVE 611 — 5/10kW Tidak Teregulasi, Input 380–480VAC, Output DC Link, Pendinginan Internal/Eksternal, Efisiensi 98%, 6,5kg

Gambaran Umum

Modul infeed tidak teregulasi 5/10kW untuk sistem penggerak SIMODRIVE 611 — modul yang mengubah listrik AC tiga fasa menjadi tegangan bus DC yang digunakan oleh semua modul sumbu dan modul spindel SIMODRIVE 611 untuk menarik energi mereka.Dalam kabinet penggerak multi-sumbu SIMODRIVE 611, modul infeed adalah gerbang daya: segala sesuatu di sebelah kanannya pada bus DC link — modul sumbu penggerak X, Y, Z, dan modul spindel — mendapatkan energinya melalui penyearah modul infeed dan bank kapasitor DC link.SIMODRIVE 611 adalah sistem penggerak servo utama Siemens untuk mesin perkakas CNC SINUMERIK dari pertengahan 1990-an hingga 2000-an, dan masih aktif dalam jumlah besar pusat permesinan, mesin bubut, mesin gerinda, dan lini produksi yang terpasang di seluruh manufaktur global.

Ketika modul infeed gagal — biasanya karena degradasi kapasitor, kegagalan dioda penyearah, atau masalah papan kontrol setelah bertahun-tahun beroperasi — seluruh kabinet penggerak kehilangan suplai DC link-nya, dan setiap sumbu pada mesin berhenti.

Modul infeed adalah salah satu titik kegagalan tunggal yang paling kritis dalam sistem SIMODRIVE 611, dan menjaga suku cadang yang andal adalah praktik standar bagi operator mesin.

Penunjukan tidak teregulasi membedakan modul ini dari varian infeed yang teregulasi.

Dalam modul infeed teregulasi (seperti seri 6SN1145), sirkuit kontrol aktif mengatur tegangan DC link ke nilai yang stabil terlepas dari variasi suplai input, dan memungkinkan regenerasi energi kembali ke jaringan listrik saat sumbu servo mengerem (energi kinetik dari sumbu mesin yang melambat kembali ke jaringan daripada didisipasikan sebagai panas dalam resistor pengereman).

Infeed 6SN1146 yang tidak teregulasi mengubah AC menjadi DC melalui penyearah dioda pasif — perangkat keras yang lebih sederhana, lebih kuat dengan lebih sedikit komponen, tetapi tegangan DC link bervariasi dengan tegangan input AC dan tidak ada regenerasi yang dimungkinkan; energi pengereman harus didisipasikan dalam resistor pulsa.

Spesifikasi Utama

Parameter

Nilai

Tugas modul infeed adalah menjaga tegangan yang memadai dan arus yang tersedia pada bus ini sehingga setiap modul sumbu memiliki energi yang dibutuhkan untuk gerakan yang diperintahkan.

Pada kondisi stabil — ketika sumbu mesin tidak berakselerasi — modul sumbu hanya menarik energi yang dibutuhkan untuk menahan posisi terhadap gesekan, mempertahankan kecepatan terhadap gaya pemotongan alat, dan memberi daya pada elektronik kontrol sumbu.

Permintaan arus pada DC link rendah. Selama akselerasi traverse cepat — ketika semua sumbu secara bersamaan berakselerasi ke laju umpan cepat maksimum mereka — permintaan daya puncak pada lonjakan DC link tajam.

Peringkat puncak 10kW dari 6SN1146-1AB00-0BA1 mendefinisikan kemampuan modul untuk memasok permintaan puncak singkat ini dari bank kapasitor DC link (hingga 1200µF) tanpa tegangan DC link runtuh di bawah tegangan operasi minimum modul sumbu.

Peringkat kontinu 5kW mendefinisikan daya rata-rata yang dapat dipertahankan modul tanpa batas — cocok untuk instalasi SIMODRIVE 611 di mana sumbu secara kolektif tidak memerlukan lebih dari 5kW daya input kontinu.

Untuk mesin dengan beban pemesinan kontinu yang lebih berat, modul infeed yang lebih besar (varian 6SN1145 atau 6SN1146 dengan peringkat lebih tinggi) memberikan peringkat kontinu yang lebih tinggi.

Opsi Pendinginan — Internal dan Eksternal

6SN1146-1AB00-0BA1 mendukung pendinginan internal dan eksternal, memberikan fleksibilitas bagi pembuat mesin dan teknisi servis dalam cara modul dipasang:

Pendinginan internal

menggunakan kipas yang dipasang di dalam modul untuk menarik udara melalui sirip heatsink di permukaan depan atau belakang modul. Ini adalah pendekatan pemasangan default — kipas mandiri dalam lebar modul 50mm, dan tidak ada infrastruktur pendinginan eksternal yang diperlukan.

Kipas pendingin internal membutuhkan aliran udara yang memadai melalui kabinet SIMODRIVE 611 — biasanya dengan unit kipas kabinet di bagian bawah menarik udara dingin masuk dan membuang udara hangat keluar di bagian atas.Pendinginan eksternal

memasang heatsink semikonduktor daya modul di luar kabinet kontrol — biasanya melalui potongan di panel belakang kabinet.

Heatsink memanjang ke luar kabinet di mana ia membuang panasnya langsung ke udara sekitar di luar kabinet (atau ke pelat dingin yang terhubung ke sirkuit pendingin cair). Pengaturan ini menjaga panas yang dihasilkan oleh sirkuit penyearah modul infeed di luar kabinet kontrol, mengurangi kenaikan suhu di dalam kabinet dan mengurangi atau menghilangkan kebutuhan akan pendingin udara kabinet.

Pendinginan eksternal lebih disukai dalam instalasi di mana suhu sekitar kabinet marjinal, atau di mana total beban panas dari beberapa modul penggerak sebaliknya akan memerlukan pendingin udara kabinet yang besar dan mahal.

Efisiensi 98% — Aliran Energi di Kabinet Penggerak

Angka efisiensi 98% dari 6SN1146-1AB00-0BA1 menjelaskan seberapa efektif modul mengubah daya input AC menjadi daya DC link. Pada output kontinu 5kW, 2% dari daya input didisipasikan sebagai panas di dalam modul — sekitar 100W.

100W ini memanaskan komponen internal modul dan udara kabinet di sekitarnya, dan harus dihilangkan oleh sistem pendingin.

Pada puncak 10kW, disipasi panas meningkat menjadi sekitar 200W selama durasi puncak — cukup singkat sehingga massa termal modul menyerap transien tanpa suhu melebihi batas aman.

Efisiensi 98% mencerminkan penurunan tegangan maju yang rendah dari dioda penyearah (biasanya dioda Schottky atau pemulihan ultra-cepat dalam penyearah penggerak modern) dan tidak adanya sirkuit regulasi aktif yang akan menimbulkan kerugian tambahan.

Modul infeed teregulasi yang secara aktif mengontrol tegangan DC link melalui konverter switching akan memiliki efisiensi yang sedikit lebih rendah karena kerugian switching pada tahap regulasi aktif.

FAQ

Q1: Apa perbedaan antara modul infeed 6SN1146 (tidak teregulasi) dan 6SN1145 (teregulasi), dan kapan masing-masing sesuai?

Modul infeed teregulasi 6SN1145 berisi penyearah front-end aktif (AFE) yang menggunakan switching IGBT untuk mengatur tegangan DC link secara tepat dan memungkinkan regenerasi energi ke jaringan listrik saat penggerak mengerem.

Ini menghilangkan resistor pulsa (resistor pengereman) dan mengembalikan energi pengereman ke jaringan, mengurangi biaya operasional dan panas di kabinet. Infeed 6SN1146 yang tidak teregulasi menggunakan penyearah dioda pasif — tidak ada kontrol aktif, tidak ada regenerasi — dan membutuhkan resistor pulsa untuk menyerap energi pengereman.

Modul tidak teregulasi lebih sederhana, lebih kuat, dan lebih murah di awal. Untuk mesin perkakas dengan kebutuhan pengereman ringan (sumbu perjalanan pendek, inersia rendah), infeed tidak teregulasi sepenuhnya memadai.

Untuk spindel inersia tinggi atau sumbu dengan pengereman regeneratif yang sering (pusat permesinan besar, mesin bubut tugas berat), kemampuan regenerasi infeed teregulasi memberikan penghematan energi dan biaya yang terukur.

Q2: Bisakah 6SN1146-1AB00-0BA1 memasok modul sumbu SIMODRIVE 611 untuk sumbu linier dan spindel secara bersamaan?

Ya. Bus DC link SIMODRIVE 611 dibagi oleh semua modul — modul sumbu umpan dan modul spindel sama-sama menarik dari bus yang sama yang dipasok oleh modul infeed.

Modul infeed tidak membedakan antara jenis sumbu; ia menjaga tegangan DC link dan memasok arus apa pun yang diminta oleh modul yang terhubung, hingga peringkat puncak.

Peringkat kontinu dan puncak modul harus diukur terhadap total permintaan daya dari semua modul sumbu dan spindel yang terhubung di bawah siklus kerja terburuk untuk aplikasi mesin tertentu.

Q3: Modul diberi peringkat suhu operasi 0°C hingga +45°C. Apa yang terjadi jika suhu sekitar kabinet melebihi 45°C?

Operasi di atas suhu sekitar +45°C memerlukan penurunan peringkat daya kontinu modul infeed — sistem pendingin modul tidak dapat menjaga suhu komponen internal dalam batas aman pada daya penuh ketika suhu sekitar di atas batas desain.

Dalam praktiknya, kabinet penggerak SIMODRIVE 611 dengan ventilasi yang memadai atau pendingin udara jarang melebihi +45°C di dalam kecuali pintu kabinet dibiarkan terbuka di lingkungan yang panas atau ventilasi kabinet tidak memadai.

Jika suhu sekitar kabinet secara konsisten mendekati atau melebihi +45°C, pendinginan eksternal (dijelaskan di atas) atau pendinginan kabinet tambahan harus diterapkan untuk menjaga operasi yang andal.

Q4: Modul telah dihentikan produksinya. Apakah unit pengganti dan perbaikan masih tersedia?

6SN1146-1AB00-0BA1 dihentikan produksinya oleh Siemens OEM sekitar tahun 2015. Namun, basis terpasang mesin SIMODRIVE 611 tetap luas, dan pasar surplus industri serta perbaikan menyediakan akses yang andal ke modul ini.

Fasilitas perbaikan elektronik industri yang bereputasi dapat memperbaiki unit yang rusak — mengganti kapasitor DC link (kegagalan terkait usia yang paling umum), menguji dioda penyearah, dan merekondisi papan kontrol.

Unit yang diperbaharui dengan garansi dari fasilitas perbaikan SIMODRIVE khusus adalah solusi pemeliharaan yang praktis dan hemat biaya untuk mesin di mana peningkatan sistem penggerak penuh (ke SINAMICS S120) tidak dibenarkan.

Q5: Resistor pulsa (resistor pengereman) apa yang diperlukan dengan modul infeed tidak teregulasi ini?

6SN1146-1AB00-0BA1 tidak menyertakan resistor pulsa — resistor pulsa adalah modul terpisah dalam sistem SIMODRIVE 611.

Resistor pulsa yang sesuai dipilih berdasarkan total energi pengereman dan daya pengereman puncak dari modul sumbu yang terhubung. Dokumentasi konfigurasi penggerak SIMODRIVE 611 Siemens menyediakan tabel pemilihan yang mengorelasikan peringkat modul infeed, ukuran motor sumbu yang terhubung, dan nomor katalog modul resistor pulsa yang sesuai.

Modul resistor pulsa terhubung ke bus DC link di kabinet yang sama dan menyerap energi pengereman dari semua modul sumbu yang terhubung ketika mereka melambat.
