pemancar untuk tingkat 7ML5221-1BA11 7ML5 221-1BA11 7ML52211BA11

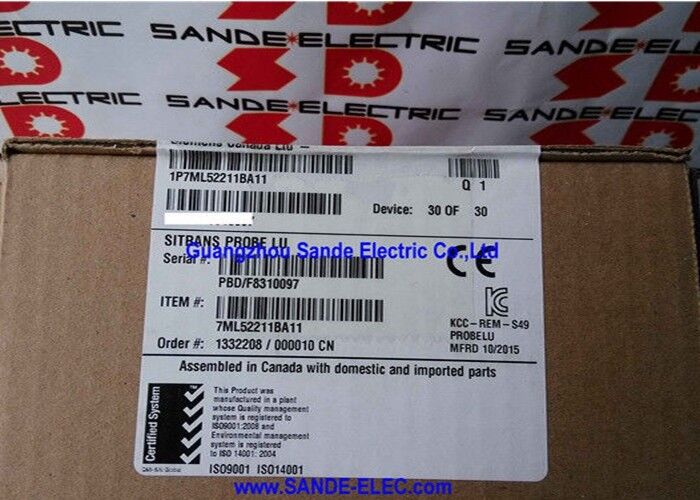

Siemens 7ML5221-1BA11. SITRANS Probe LU Ultrasonic Level Transmitter 6m PVDF, 2-Wire Loop Powered, 420mA / HART, 2" NPT, PBT Enclosure, FM / CSA / CE

Gambaran umum

PeraturanSiemens 7ML5221-1BA11adalah SITRANS Probe LU dalam konfigurasi 6 meter PVDF copolymer sebuah kompak, 2 kabel loop bertenaga pemancar tingkat ultrasonik yang telah melayani air, air limbah,dan industri penyimpanan kimia selama bertahun-tahun sebagai, alat yang mudah dipasang untuk pemantauan tingkat non-kontak terus menerus.

Filsafat desain dasar Probe LU adalah kesederhanaan tanpa mengorbankan kecerdasan pengukuran: itu berjalan sepenuhnya dari arus loop 4 ∼ 20mA, tidak memerlukan kabel catu daya terpisah,cocok dengan standar 2 "nozzle NPT yang sudah umum pada sebagian besar kapal industri, dan komisi melalui tampilan lokal bahasa Inggris sederhana dengan navigasi menu intuitif yang tidak memerlukan merujuk ke manual untuk tugas pengaturan dasar.

PVDF copolymer transducer dalam varian ini membedakannya dari versi ETFE-transducer.tapi kemandulan kimia PVDF yang lebih tinggi dan ketahanan terhadap asam kuat, basa, halogen, dan agen oksidasi membuatnya menjadi pilihan yang ditentukan ketika lingkungan proses termasuk media yang lebih agresif atau ketika ruang uap di atas cairan korosif.

Aplikasi penyimpanan bahan kimia ️ tangki asam, wadah kaustik, tangki penyimpanan pelarut, sump proses kimia ️ merupakan rumah alami untuk Probe LU yang dilengkapi PVDF.

Arsitektur loop bertenaga 2 kabel membawa manfaat praktis yang akan dihargai siapa pun yang memiliki instrumen industri berkabel:dua konduktor yang sama yang membawa sinyal pengukuran 420mA juga daya elektronik pemancarMengoperasikan kabel pasokan listrik 24V terpisah ke pemancar tidak diperlukan.

Ini menyederhanakan kabel panel, mengurangi biaya kabel pada instalasi baru,dan membuat pengukuran tingkat retrofitting untuk loop instrumen analog 4 ¢ 20mA yang ada langsung ¢ pemancar hanya mengganti perangkat apa pun yang sebelumnya terhubung ke loop.

Spesifikasi Utama

Kecerdasan Sonic Proses Echo yang Menjaga Pengukuran yang Dapat Diandalkan

Probe LU's signal processing engine adalah Siemens' Sonic Intelligence,sebuah rangkaian algoritma yang jauh melampaui pengukuran waktu penerbangan sederhana untuk mengelola kompleksitas sinyal gema di kapal industri nyata.

Sebuah pemancar ultrasonik mengirim denyut nadi ke permukaan cairan dan mengukur berapa lama waktu yang dibutuhkan untuk gema kembali lurus pada prinsipnya,tapi dalam prakteknya gema kembali bersaing dengan refleksi dari dinding kapal, struktur internal, pipa masuk, dan gelombang berdiri yang dibuat oleh turbulensi.

Tanpa pemrosesan yang cerdas, setiap gema yang bersaing ini bisa keliru dengan permukaan cairan.

Sonic Intelligence mengevaluasi keyakinan gema

Dikombinasikan dengan Auto False Echo Suppression (AFES), yang memetakan dan menyaring gema dari hambatan kapal tetap yang tercatat selama peluncuran,mesin pemrosesan mempertahankan pengukuran yang dapat diandalkan bahkan dalam wadah berantakan di mana instrumen yang lebih sederhana akan berjuang.

Sensor suhu internal menambahkan lapisan integritas pengukuran lainnya. Kecepatan suara di udara – media yang dilalui pulsa ultrasonik – berubah dengan suhu.

Sebuah pemancar yang mengasumsikan kecepatan suara tetap pada 20 °C akan mengumpulkan kesalahan ketika suhu lingkungan berubah.

Sensor suhu internal Probe LU secara terus menerus mengukur suhu lingkungan dan mengoreksi perhitungan waktu penerbangan sesuai,menjaga akurasi pengukuran dalam spesifikasi di seluruh rentang suhu khas dari instalasi industri.

Perhitungan volume, aliran, dan pengukuran saluran terbuka

Di luar pengukuran tingkat sederhana, Probe LU dapat menghitung volume wadah secara langsung jika bentuk wadah (silinder dasar datar, silinder horizontal, kerucut, parabola,atau tabel breakpoint khusus) diprogram, pemancar mengkonversi tingkat yang diukur menjadi volume dan output sinyal 420mA mewakili volume bukan tingkat.

Hal ini sangat berharga dalam aplikasi manajemen persediaan di mana operator melacak jumlah produk daripada ketinggian pengisian.

Untuk pengukuran aliran di saluran terbuka (flumes, bendungan), Probe LU dapat dipasang di atas struktur aliran dan diprogram dengan rumus konversi level-to-flow yang sesuai (bendungan persegi panjang,V-notch weir, Parshall flume, atau geometri standar lainnya).

Transmitter mengeluarkan sinyal aliran, mengubah pengukuran tingkat sederhana menjadi instrumen pengukuran aliran tanpa perangkat keras atau perhitungan tambahan.

PVDF vs ETFE Pilihan bahan transduser

Baik kopolymer PVDF dan ETFE (ethylene tetrafluoroethylene) adalah bahan keluarga fluoropolymer dengan ketahanan kimia yang luas.

PVDF menawarkan ketahanan superior terhadap senyawa klorin, asam pekat termasuk asam hidrofluorat, dan banyak pelarut organik yang menyerang ETFE pada konsentrasi tinggi.

Ini juga memiliki ketahanan UV yang lebih baik, yang penting untuk instalasi luar ruangan di mana transduser terkena sinar matahari.

ETFE, meskipun sedikit kurang tahan kimia daripada PVDF, menangani berbagai bahan kimia proses yang ditemukan dalam pengukuran tingkat tujuan umum,dan kurang rentan terhadap mekanisme kelelahan mekanis tertentu dalam aplikasi akustik frekuensi tinggi.

Untuk lingkungan uap kimia yang agresif, konsentrasi asam yang tinggi, atau aplikasi di mana transduser akan sering bersentuhan dengan cairan proses selama operasi kapal,PVDF adalah spesifikasi konservatif.

Untuk air umum, air limbah, dan aplikasi kimia ringan, ETFE adalah alternatif yang hemat biaya.

FAQ

Q1: Probe LU adalah 2-kawat loop-powered.

Tegangan pasokan loop untuk SITRANS Probe LU adalah 14,5 hingga 35V DC (untuk aplikasi non-berbahaya).

Transmitter menarik daya operasinya dari loop dan bervariasi arus antara 4mA (mewakili tingkat 0%) dan 20mA (mewakili tingkat 100%) untuk sinyal pengukuran.

Pasokan listrik loop harus mampu memasok setidaknya 20mA pada tegangan operasi minimum pemancar.5V while while accounting for the voltage drop over any series resistance (resistance kabel), penghalang, isolasi) dalam loop.

Sumber daya loop DC 24V standar dengan anggaran resistensi loop yang tepat kompatibel dengan Probe LU.

T2: Bagaimana Probe LU diprogram untuk tangki tertentu, dan dapatkah dilakukan tanpa komunikator HART?

Ya Penampilan dan tombol tombol built-in Probe LU memberikan akses lengkap ke menu konfigurasi tanpa alat eksternal.

Prosedur pemrograman mengikuti urutan panduan sederhana dalam bahasa Inggris: operator mendefinisikan jarak kosong (wajah sensor ke dasar tangki),jarak penuh (wajah sensor ke titik pengaturan tingkat tinggi), memilih unit pengukuran, dan secara opsional memprogram bentuk wadah untuk output volume.

Tampilan mengkonfirmasi setiap entri dan memberikan umpan balik langsung pada tingkat yang diukur selama pengaturan.

Komunikator HART atau PC dengan SIMATIC PDM dapat mengakses parameter tambahan dan diagnostik, tetapi pengoperasian dasar sepenuhnya mandiri.

P3: Probe LU sedang di fase keluar. Haruskah saya tetap menentukan, atau pindah langsung ke penerus Probe LU240?

Untuk proyek yang sedang berlangsung di mana Probe LU telah ditentukan dan 7ML5221-1BA11 masih tersedia untuk dipesan, menyelesaikan pesanan pada spesifikasi asli praktis.Untuk rekayasa proyek baru, spesifikasi SITRANS Probe LU240 (seri 7ML51) lebih masuk akal adalah platform saat ini dengan elektronik yang diperbarui, dukungan perangkat lunak yang berkelanjutan, dan siklus hidup produk yang lebih lama.

Seri LU240 dirancang sebagai pengganti fungsional untuk Probe LU dan mencakup aplikasi pengukuran tingkat inti yang sama dengan dimensi pemasangan fisik yang kompatibel.

Konfirmasi kode pemesanan LU240 dengan Siemens untuk konfigurasi HART 6m PVDF 2" NPT yang setara.

T4: Bisakah SITRANS Probe mengukur tingkat LU di tangki dengan permukaan cairan yang bergejolak atau bergas?

Turbulensi dan aerasi keduanya mempengaruhi pengukuran tingkat ultrasonik.

Permukaan yang bergejolak menyebarkan pulsa ultrasonik dan dapat mengurangi kekuatan gema kembali.Aerasi gelembung udara yang tersebar di dalam cairan tidak mempengaruhi pengukuran ultrasonik secara signifikan selama pengukuran dilakukan di antarmuka cairan-udara di atas zona yang terudara, yang dilakukan oleh Probe LU dari atas.

Agitasi permukaan yang sangat berat, selimut busa yang sepenuhnya menutupi permukaan cairan, atau aliran masuk yang sangat bergejolak dapat menantang pemrosesan gema.

Dalam kasus ini, evaluasi kepercayaan gema Sonic Intelligence dan AFES membantu menjaga pembacaan yang stabil, tapi jika turbulensi parah,Meningkatkan pengaturan damping dan memungkinkan rata-rata tambahan dalam konfigurasi pemancar meningkatkan stabilitas dengan biaya waktu respons.

P5: Berapa jarak blanking minimum di bawah LU Probe, dan bagaimana hal itu mempengaruhi pemilihan titik set tingkat tinggi?

SITRANS Probe LU memiliki jarak blanking, yaitu zona di bawah permukaan transduser di mana gema tidak dapat diproses secara handal.

Untuk 6-meter Probe LU, zona blanking membentang sekitar 0,25m (10 inci) di bawah wajah transduser.

Setiap permukaan cairan di dalam zona ini tidak dapat diukur dengan akurat.

Saat memposisikan pemancar, titik pengaturan alarm tingkat tinggi maksimum harus setidaknya 0,25 m di bawah permukaan transduser,dan pemancar harus dipasang cukup tinggi sehingga tingkat pengisian maksimum wadah berada di luar zona blanking.

Untuk kapal yang sangat tinggi, zona kosong jarang membatasi instalasi; untuk kapal dangkal atau sump, itu menjadi parameter lokasi yang penting.
