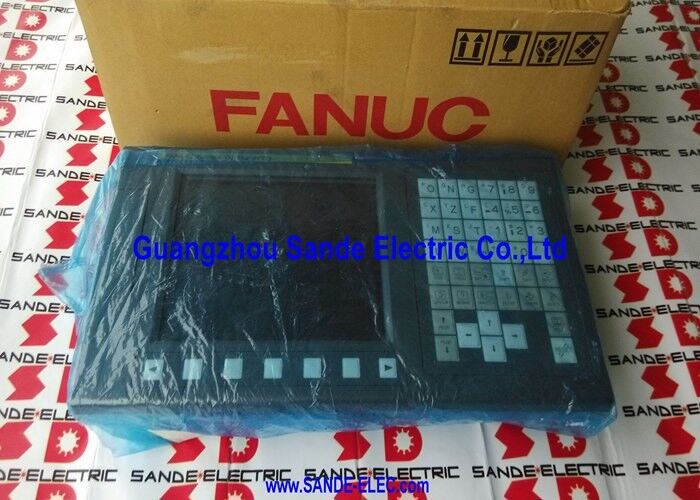

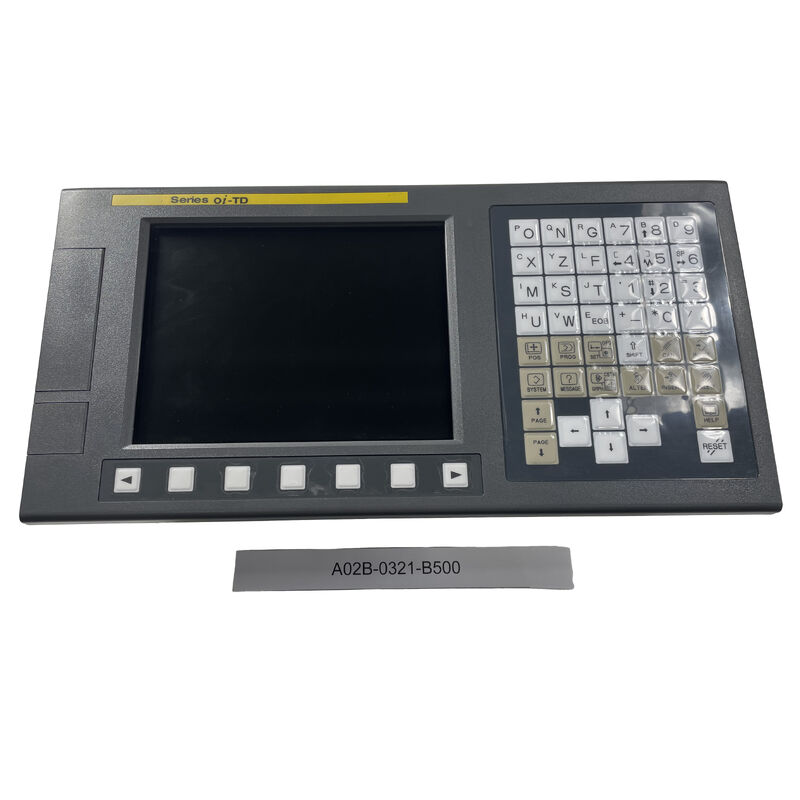

A02B-0321-B500 | Pengontrol CNC FANUC — LCD 8,4" / 3 Sumbu / 512KB / Ethernet / USB / Servo βi / Interpolasi Linier & Melingkar

FANUC CNC — Kontrol Presisi untuk Pemesinan 3 Sumbu

A02B-0321-B500 adalah pengontrol FANUC CNC yang dirancang untuk kontrol sumbu peralatan mesin. Intinya adalah kemampuan untuk mengoordinasikan hingga tiga sumbu secara bersamaan — menggerakkan sistem servo untuk menghasilkan jalur pemotongan presisi yang ditentukan oleh program pemesinan.

Pengontrol menafsirkan program kode-G, menyelesaikan geometri jalur pahat, dan mengeluarkan perintah posisi ke drive servo yang terhubung. Interpolasi linier dan melingkar — dua jenis gerakan dasar CNC — keduanya didukung. Interpolasi linier menggerakkan pahat dalam garis lurus antara dua titik pada laju gerak makan yang ditentukan. Interpolasi melingkar menggerakkan pahat sepanjang busur yang ditentukan oleh radius dan titik akhir. Bersama-sama, kedua jenis gerakan ini mencakup seluruh profil penggilingan dan pembubutan 2.5D standar.

Spesifikasi Utama

Konektivitas USB dan Ethernet

Kedua antarmuka data melayani kebutuhan operasional yang berbeda:

USB:Transfer program langsung dari stik memori USB atau PC yang terhubung. Program dapat dimuat, disimpan, atau ditransfer tanpa infrastruktur jaringan. Berguna untuk lingkungan kerja di mana program disiapkan pada PC kantor dan dibawa ke mesin melalui drive USB.

Ethernet:Koneksi jaringan untuk operasi DNC (Kontrol Numerik Langsung) — streaming program dari server manajemen program — dan untuk pemantauan status mesin dari jarak jauh. Dalam lingkungan produksi dengan banyak mesin, konektivitas Ethernet memungkinkan manajemen program terpusat.

Skenario Aplikasi

Pusat permesinan vertikal:Pusat permesinan vertikal 3 sumbu menggunakan A02B-0321-B500 sebagai unit CNC-nya. Pengontrol menjalankan sumbu X, Y, dan Z melalui tiga amplifier servo seri βi. Program dimuat melalui Ethernet dari server DNC, dan operator mesin menyesuaikan laju gerak makan selama pemesinan pertama menggunakan kontrol override.

Mesin bubut CNC (sumbu Z + X + C):Pusat belok menggunakan A02B-0321-B500 untuk kendali sumbu Z (longitudinal), X (silang), dan C (spindel). Interpolasi linier menangani putaran lurus; interpolasi melingkar menghasilkan transisi meruncing dan radius dalam satu blok program.

Retrofit CNC:Peralatan mesin lama dengan unit CNC yang rusak dipasang dengan A02B-0321-B500. Persyaratan catu daya 24V DC, ukuran fisik yang ringkas, dan kompatibilitas seri βi membuatnya cocok untuk instalasi retrofit yang mempertahankan sistem servo alat berat yang sudah ada.

Pertanyaan Umum

Q1: Berapa panjang program maksimum yang dapat disimpan A02B-0321-B500 dalam 512KB?

Memori program CNC sebesar 512KB menyimpan sekitar 512.000 karakter kode program. Program pusat permesinan pada umumnya dengan 100 blok kode G menggunakan sekitar 1.000 hingga 5.000 karakter. 512KB menampung 100 hingga 500 program tipikal secara bersamaan, atau satu program kontur yang sangat panjang yang dimuat melalui DNC untuk dieksekusi langsung dari memori pengontrol.

Q2: Dapatkah A02B-0321-B500 mengontrol 4 sumbu atau lebih?

A02B-0321-B500 ditentukan hingga 3 sumbu terkontrol. Menambahkan sumbu ke-4 memerlukan varian pengontrol CNC yang diberi peringkat untuk saluran sumbu tambahan. Jika mesin memerlukan sumbu ke-4 atau ke-5, verifikasi jumlah sumbu varian A02B tertentu sebelum memesan.

Q3: Jenis encoder apa yang didukung A02B-0321-B500?

Pengontrol mendukung encoder tambahan, yang merupakan standar pada motor servo seri FANUC βi. Encoder inkremental memberikan umpan balik posisi relatif terhadap titik referensi yang ditetapkan saat penyalaan (posisi awal). Jika aplikasi memerlukan retensi posisi absolut di seluruh siklus daya tanpa homing, opsi encoder absolut harus ditentukan dengan pemilihan motor servo.

Q4: Apakah port Ethernet digunakan untuk integrasi jaringan mesin atau transfer program saja?

Antarmuka Ethernet mendukung transfer program dan integrasi jaringan. Untuk transfer program, pengontrol dapat menerima program dari server DNC melalui koneksi Ethernet — program dialirkan ke CNC secara real time atau disimpan ke memori CNC. Untuk integrasi jaringan, status mesin, data alarm, dan jumlah produksi dapat diakses oleh PC atau sistem MES yang terhubung menggunakan fungsi komunikasi terbuka FANUC. Kemampuan protokol jaringan spesifik bergantung pada opsi perangkat lunak CNC yang diinstal.

Q5: Apa yang dimaksud dengan fungsi pengesampingan laju gerak makan dan siapa yang mengontrolnya?

Pengabaian laju gerak makan adalah penyesuaian operator secara real-time terhadap laju gerak makan pemotongan terprogram, yang diterapkan melalui sakelar putar atau jog dial pada panel kontrol alat berat. Pada kondisi 100%, pengontrol mengeksekusi laju gerak makan yang diperintahkan dalam program kode G dengan tepat. Pada 50%, alat bergerak dengan setengah kecepatan yang diprogram. Pada 150%, ia bergerak dengan kecepatan 1,5× dari kecepatan yang diprogram. Pengabaian adalah penyesuaian operator sementara — ini tidak mengubah program. A02B-0321-B500 mendukung penggantian 0% hingga 150% dalam langkah 10%.
