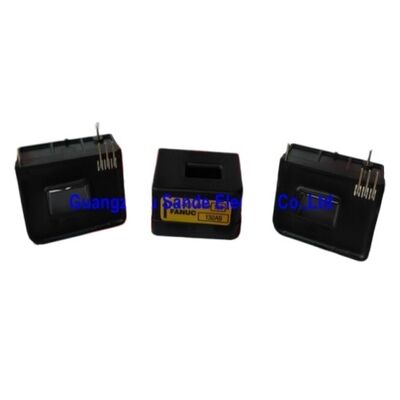

Induktor timbal balik FANUC A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A ∙ Sensor arus (Coil) ∙ 150A / Detektor arus untuk Servo dan Spindle Amplifier

Arus Motor Diukur Di sini, Dikendalikan di Mana-mana

A44L-0001-0165#150A adalah sensor arus 150A dari FANUC, detektor tipe kumparan yang mengukur arus fase motor yang sebenarnya mengalir di amplifier servo atau spindle FANUC.Pengakhiri #150A menentukan rating saat ini: sensor ini dirancang untuk mengukur arus dengan akurat hingga 150A RMS, yang sesuai dengan rentang arus kelas servo atau amplifier spindle tertentu yang membutuhkan sensor ini.

Dalam sistem servo atau drive spindle FANUC, kontrol arus loop tertutup drive tergantung pada pengukuran waktu nyata yang akurat dari arus motor.Sensor saat ini duduk di sirkuit daya kabel fase motor melewati inti toroidal sensor, dan sensor output sinyal proporsional ke arus drive's sirkuit umpan balik. sinyal ini memberitahu amplifier persis berapa banyak arus mengalir ke motor setiap saat.Algoritma kontrol servo menggunakan pengukuran ini untuk mengatur torsi dengan presisi yang diperlukan untuk gerakan sumbu CNC dan kontrol kecepatan spindle.

Jika sensor saat ini gagal atau membaca tidak benar, amplifier tidak dapat menutup loop kontrol saat ini dengan benar.Hasilnya biasanya adalah alarm overcurrent drive baik trip pada pembacaan arus palsu yang muncul sebagai overcurrent, atau arus sebenarnya menjadi tidak diatur dan benar-benar overcurrents. Mode kegagalan tergantung pada apakah sensor membaca nol (kegagalan sirkuit terbuka) atau nilai yang tidak teratur.

Spesifikasi Utama

Memilih Rating Arus yang Tepat

Sufiks # 150A tidak sewenang-wenang dan sensor arus harus ditentukan untuk peringkat tersebutSebuah sensor yang dinilai di bawah output arus puncak amplifier dapat didorong ke jenuh atau rusak.Sensor dengan nilai yang jauh lebih tinggi dari arus sebenarnya memberikan resolusi sinyal yang relatif lebih rendah.

Kekuatan yang tersedia dalam keluarga A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, dan 600A.Konfirmasi kemampuan yang diperlukan dari manual pemeliharaan amplifier FANUC atau dari label pada sensor yang dipasang sebelum memesan penggantian.

FAQ

T1: Bagaimana sensor arus yang gagal didiagnosis dalam sistem penggerak FANUC?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. Pemeriksaan fisik sensor untuk retakan, bekas luka bakar, atau kerusakan mekanis.Jika alarm overcurrent dibersihkan dengan sensor pengganti, yang asli telah gagal.

T2: Bisakah sensor A44L-0001-0165#150A diganti dengan sensor dengan nilai arus yang berbeda?

Tidak. Rating arus harus sesuai dengan spesifikasi amplifier. Sensor 200A dalam posisi amplifier 150A akan bekerja pada tingkat sinyal yang rendah dan mungkin tidak memberikan resolusi umpan balik yang memadai.Sensor 100A dalam posisi amplifier 150A akan jenuh pada arus puncak amplifierSelalu gunakan nilai arus yang tepat yang ditentukan untuk amplifier yang dipasang.

T3: Apakah A44L-0001-0165 sensor efek Hall atau transformator arus?

A44L-0001-0165 dideskripsikan sebagai detektor arus tipe kumparan dengan format transformer arus.dan sensor output sinyal proporsional melalui induksi. Sensor arus efek Hall biasanya menggambarkan output mereka sebagai sinyal DC-akurat (mampu mengukur arus DC serta AC),sementara detektor berbasis transformer mengukur arus motor AC sesuai untuk arus fase motor AC di FANUC servo dan amplifier spindle.

T4: Apakah ada perbedaan kompatibilitas antara seri A44L-0001-0165 dan seri sensor arus FANUC lainnya?

Ya, FANUC menggunakan beberapa seri sensor saat ini di seluruh generasi drive mereka. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangements. Konfirmasi nomor bagian lengkap sensor yang dipasang sebelum memesan penggantian.

Q5: Di mana sumber A44L-0001-0165#150A?

Melalui pasar suku cadang penggerak FANUC, dealer suku cadang amplifier FANUC, spesialis perbaikan, dan pemasok surplus yang diuji.Seri A44L-0001-0165 dalam beberapa nilai arus adalah item penggantian standar di FANUC servo dan spindle drive aftermarket. Tentukan akhiran # 150A rating saat ini menentukan pemilihan.
