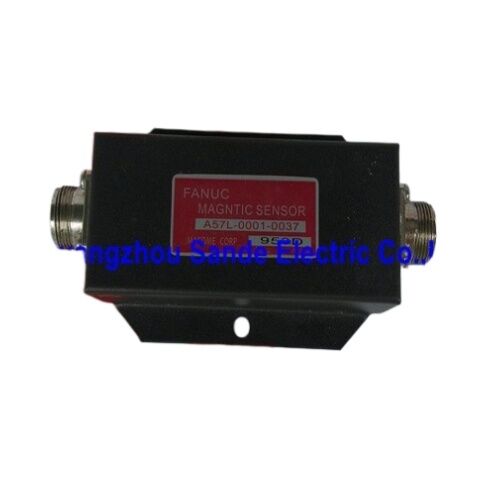

FANUC Sensor Magnetik A57L-0001-0037 A57L00010037 A57L-0001-0037

Fanuc A57L-0001-0037 | Sensor Magnetik Orientasi Spindel — Tipe II, 12.000 putaran/menit, DC 15V, 1 pulsa/putaran Dua Saluran, 30×50mm

Gambaran Umum

The Fanuc A57L-0001-0037 adalah set sensor magnetik orientasi spindel yang lengkap — perangkat keras yang memungkinkan spindel Fanuc berhenti pada posisi sudut yang ditentukan secara presisi dan menahannya di sana.

Pergantian alat, pemuatan benda kerja, pengaktifan perkakas hidup, operasi penyadapan, dan fungsi pemesinan apa pun yang memerlukan spindel untuk menampilkan orientasi tetap daripada sekadar berhenti bergerak semuanya bergantung pada modul ini yang menghasilkan umpan balik posisi yang dibutuhkan oleh pengontrol spindel CNC untuk mengeksekusi perintah orientasi.

Sensor beroperasi hingga 12.000 putaran/menit, menghasilkan satu pulsa keluaran per putaran pada dua saluran independen.

Dua saluran — CH1 (MSA–MSB) dan CH2 (LSA–LSB) — menyediakan sinyal posisi redundan yang digunakan CNC untuk menentukan kapan spindel telah mencapai sudut orientasi targetnya.

Prinsip penginderaan magnetik berarti sensor merespons magnet yang tertanam di rakitan berputar spindel terlepas dari pendingin, cairan pemotong, atau debu logam yang akan mengganggu sensor optik di lingkungan yang sama.

Berbeda dengan encoder motor servo yang menghasilkan ribuan pulsa per putaran untuk kontrol kecepatan dan posisi loop tertutup, A57L-0001-0037 menghasilkan tepat satu pulsa per putaran — satu peristiwa tanda referensi yang mengidentifikasi posisi orientasi.

CNC menggerakkan spindel melalui orientasi dengan kecepatan terkontrol, mengamati pulsa, kemudian memerintahkan deselerasi dan penahanan pada sudut yang tepat yang ditentukan oleh parameter posisi orientasi pembuat mesin.

Spesifikasi Utama

Orientasi Spindel — Apa yang Sebenarnya Dilakukan Sensor Ini

Orientasi spindel adalah fungsi yang menggerakkan spindel mesin CNC dari kecepatan dan sudut berapa pun yang sedang berjalan ke posisi sudut tertentu yang dapat diulang — biasanya diukur dalam pecahan derajat dari tanda referensi orientasi.

Setiap pergantian alat pada pusat pemesinan memerlukan spindel untuk menampilkan kunci pemegang alat ke lengan majalah pada sudut yang ditentukan; orientasi adalah cara sudut itu ditemukan dan ditahan dengan kekuatan yang cukup untuk mencegah pemegang alat berputar selama pengaktifan.

A57L-0001-0037 menciptakan peristiwa referensi — sinyal "Saya di sini sekarang" — pada satu sudut tertentu per putaran.

Sebelum orientasi diperintahkan, spindel berputar bebas atau berjalan dengan kecepatan pemotongan dan keluaran sensor hanya berputar sekali per putaran pada kecepatan apa pun yang sesuai dengan RPM spindel. Ketika CNC memerintahkan orientasi, penggerak spindel melambat dan pengontrol mulai mencari pulsa sensor berikutnya.

Ketika pulsa tiba, pengontrol mengetahui spindel berada pada sudut referensi dan menerapkan loop posisi untuk menggerakkannya ke dan menahannya pada offset target dari referensi tersebut.

Penunjukan Tipe II dalam nomenklatur sensor Fanuc mengacu pada format sinyal sensor dan antarmuka konektor tertentu yang digunakan dalam modul spindel yang kompatibel dengan modul ini.

Sensor Tipe I dan Tipe II tidak dapat dipertukarkan — sirkuit pengondisian sinyal di dalam penguat spindel dicocokkan dengan tipe sensor yang ditentukan untuk kombinasi penguat/spindel tersebut.

Prinsip Penginderaan Magnetik dan Ketahanan Pendingin

Sensor magnetik efek Hall mendeteksi keberadaan medan magnet — magnet berputar yang terpasang pada spindel menciptakan pulsa medan setiap kali melewati kepala sensor stasioner (FSH-1378).

Karena deteksi didasarkan pada kekuatan medan daripada transmisi cahaya, jalur penginderaan dapat terganggu secara fisik oleh lapisan pendingin, serpihan, kabut, atau kontaminasi minyak tanpa memengaruhi keluaran — selama celah antara magnet berputar dan kepala sensor tetap dalam rentang yang ditentukan.

Kekebalan pendingin ini sangat penting: hidung spindel adalah area mesin yang paling terpapar cairan pemotong, dan sensor orientasi yang dipasang di dekat spindel harus bertahan dari semprotan berkelanjutan dari pendingin bertekanan tinggi. Sensor orientasi optik (fototransistor yang mendeteksi tanda reflektif pada spindel) memerlukan jalur optik yang bersih dan perlindungan jendela; desain magnetik A57L-0001-0037 secara inheren tidak peduli dengan lingkungan cairan di titik penginderaan.

Persyaratan pemasangan — menjaga sisi kabel kepala sensor, penguat, dan kabel penghubung bebas dari pelumas dan pendingin — berlaku untuk rakitan kabel dan penguat, bukan pada permukaan penginderaan itu sendiri.

Kerusakan kabel dan konektor akibat paparan cairan yang berkelanjutan adalah perhatian pemeliharaan utama, bukan fungsi deteksi kepala sensor.

Pertimbangan Pemasangan

Kepala sensor (FSH-1378) dipasang pada rumah spindel stasioner; magnet dipasang pada badan spindel berputar.

Celah antara magnet dan permukaan sensor menentukan amplitudo sinyal. Fanuc menentukan jarak celah yang benar dalam manual pemeliharaan modul spindel — celah yang terlalu lebar mengurangi amplitudo sinyal di bawah ambang batas deteksi penguat; celah yang terlalu kecil berisiko kontak fisik antara magnet berputar dan sensor stasioner pada kecepatan yang lebih tinggi atau di bawah getaran.

Ketika spindel menggabungkan kopling magnetik untuk peralihan gigi tinggi/rendah, magnet untuk A57L-0001-0037 harus dipasang pada permukaan bahan non-magnetik pada rakitan berputar untuk mencegah medan magnet kopling mengganggu sinyal sensor.

Dalam konfigurasi spindel yang terhubung sabuk atau terhubung roda gigi di mana motor dan spindel tidak terhubung secara kaku, sensor dipasang di sisi spindel penggerak untuk mendeteksi posisi spindel secara langsung — bukan posisi motor, yang akan menimbulkan kesalahan yang setara dengan kepatuhan mekanis transmisi penggerak.

Dimensi kepala sensor 30 × 50mm menentukan ruang pemasangan yang tersedia dan harus diakomodasi dalam desain rumah spindel.

Jarak bebas untuk keluar kabel dan lokasi pemasangan penguat sensor harus diverifikasi terhadap ruang yang tersedia di mesin sebelum pemasangan.

FAQ

Q1: Apakah A57L-0001-0037 mengontrol orientasi spindel sendiri, atau memerlukan komponen tambahan?

A57L-0001-0037 adalah set sensor — ia mendeteksi posisi referensi orientasi dan memberi sinyal ke CNC, tetapi tidak mengontrol spindel secara independen.

Fungsi orientasi yang lengkap memerlukan sensor, penguat spindel (yang memiliki logika kontrol orientasi), dan pengontrol CNC yang mengeluarkan perintah orientasi dan memantau penyelesaiannya. Sensor menyediakan referensi "satu pulsa per putaran"; penguat dan CNC bersama-sama mengeksekusi urutan deselerasi-lokasi-tahan.

Q2: Apa perbedaan antara CH1 (MSA–MSB) dan CH2 (LSA–LSB), dan apakah kedua saluran selalu digunakan?

Kedua saluran menghasilkan satu pulsa per putaran pada posisi sudut yang sama.

Mereka adalah keluaran yang secara elektrik independen dari sensor yang sama, memungkinkan CNC atau penguat untuk menggunakan satu sebagai sinyal utama dan yang lainnya sebagai saluran konfirmasi, atau untuk mengarahkannya ke input yang berbeda untuk fungsi yang berbeda (seperti satu untuk orientasi dan satu untuk deteksi kecepatan nol).

Apakah kedua saluran digunakan tergantung pada model penguat spindel dan konfigurasi CNC. Beberapa penguat hanya menggunakan CH1; yang lain menggunakan keduanya. Konsultasikan manual pemasangan penguat spindel untuk skema koneksi spesifik yang diperlukan.

Q3: Sensor dinilai hingga 12.000 putaran/menit — apakah kecepatan maksimum membatasi kapan orientasi dapat diperintahkan?

Peringkat 12.000 putaran/menit adalah kecepatan di mana sensor secara andal menghasilkan pulsa orientasi tanpa kehilangan peristiwa. Urutan orientasi itu sendiri biasanya diperintahkan dengan spindel baik berhenti atau melambat dari kecepatan pemotongan — bukan pada kecepatan penuh.

Fungsi orientasi CNC biasanya memperlambat spindel ke kecepatan pendekatan sebelum mencari pulsa referensi dan kemudian ke nol untuk penahanan posisi akhir. Batas 12.000 putaran/menit sensor memastikan ia beroperasi dengan benar di seluruh fase deselerasi bahkan ketika kecepatan spindel maksimum mesin sama dengan nilai ini.

Q4: Bagaimana celah antara kepala sensor dan magnet diatur dengan benar?

Spesifikasi celah diberikan dalam dokumentasi pemeliharaan modul spindel Fanuc untuk model mesin dan konfigurasi spindel tertentu.

Celah tipikal untuk aplikasi sensor efek Hall jenis ini adalah dalam kisaran 0,5–2,0 mm, tetapi persyaratan pasti untuk A57L-0001-0037 harus diverifikasi dari dokumentasi Fanuc untuk spindel yang berlaku.

LED diagnostik sinyal penguat atau tegangan keluaran digunakan untuk mengonfirmasi bahwa amplitudo sinyal berada dalam jendela yang dapat diterima pada celah yang ditetapkan, sebelum mengunci sensor pada posisi akhirnya.

Q5: Gejala apa yang menunjukkan A57L-0001-0037 perlu diganti?

Indikator paling langsung adalah alarm kegagalan orientasi pada CNC — spindel berputar melalui urutan orientasi tetapi pengontrol tidak pernah menerima pulsa referensi dan habis waktu.

Gejala lain termasuk kegagalan orientasi sesekali (menunjukkan sinyal marjinal karena pergeseran celah, kerusakan kabel, atau kontaminasi pada konektor kabel), orientasi berhenti pada sudut yang salah setiap siklus lainnya (menunjukkan sinyal cukup berisik untuk memicu secara keliru), atau hilangnya fungsi orientasi sepenuhnya.

Sebelum mengganti modul sensor, periksa perutean kabel dan konektor untuk masuknya pendingin, dan verifikasi celah berada dalam spesifikasi menggunakan keluaran diagnostik Fanuc.
