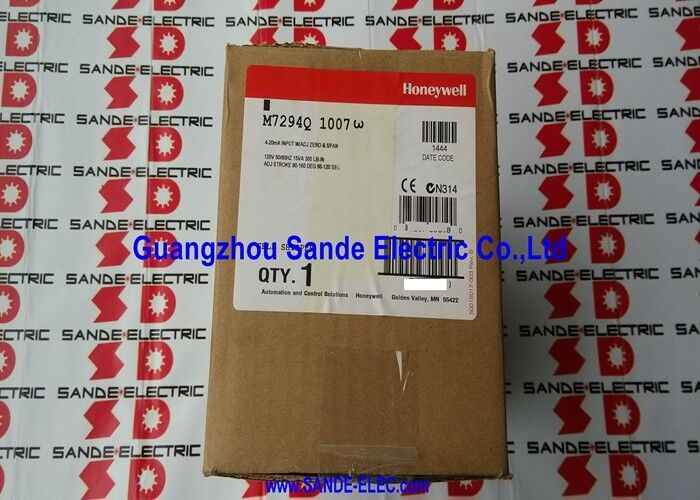

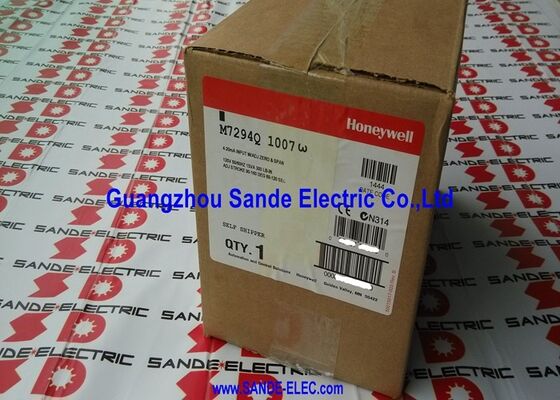

M7294Q1007 ACTUATOR MOTOR W/BRACKET 120-240 VAC M7294Q1007 M7294Q1OO7

Honeywell M7294Q1007 | Motor Aktuator Pengembalian Non-Pegas Modutrol IV — 300 lb-in / 120VAC / 4–20mA / 60s / NEMA 3 / Poros Ganda

Torsi 300 lb-in, Kontrol Presisi 4–20mA

Honeywell M7294Q1007 adalah varian pengembalian non-pegas seberat 300 lb dari keluarga motor aktuator Modutrol IV Seri 72 — anggota torsi tinggi dari rangkaian Seri 72, dirancang untuk aplikasi peredam dan katup yang menuntut di mana hambatan mekanis yang signifikan harus diatasi dan pemosisian proporsional yang tepat diperlukan.

Aktuator Modutrol IV menerima sinyal arus 4–20mA dari pengontrol elektronik dan memposisikan peredam atau katup pada titik mana pun antara terbuka penuh dan tertutup penuh, sebanding dengan nilai sinyal. Pada 4mA, aktuator bergerak ke salah satu ujung perjalanannya; pada 20mA ia berkendara ke yang lain; nilai arus menengah memposisikan poros pada sudut proporsional yang sesuai. Nol dan rentang yang dapat disesuaikan memungkinkan rentang sinyal dikalibrasi agar sesuai dengan keluaran pengontrol dan persyaratan fisik katup atau peredam — posisi awal dan akhir kayuhan dapat disesuaikan secara independen untuk mencapai respons yang tepat untuk aplikasi.

Sebagai motor balik non-pegas, M7294Q1007 mempertahankan posisi perintah terakhirnya ketika listrik terputus — poros keluaran tidak secara otomatis berpindah ke posisi aman. Ini adalah pilihan yang tepat untuk aplikasi di mana peredam atau katup harus mempertahankan posisi terakhirnya selama pemadaman listrik — misalnya, dalam sistem suplai udara di mana katup yang menutup saat kehilangan daya akan mengganggu aliran udara kritis. Untuk aplikasi di mana aktuator harus berpindah ke posisi aman yang ditentukan (terbuka penuh atau tertutup penuh) jika daya hilang, varian pegas kembali Seri 72 ditentukan.

Kotak sambungan integral memberikan perlindungan cuaca NEMA 3 saat motor dipasang pada posisi tegak — tahan hujan dan perlindungan benda padat untuk instalasi peralatan HVAC di luar ruangan atau semi terbuka. Trafo yang dipasang di pabrik mengubah pasokan 120VAC menjadi 24VAC tempat motor dan sirkuit kontrolnya beroperasi secara internal.

Spesifikasi Utama

Stroke yang Dapat Disesuaikan dan Nol/Rentang — Fleksibilitas Pengoperasian

M7294Q1007 menyediakan tiga parameter yang dapat disesuaikan yang memungkinkan commissioning secara presisi agar sesuai dengan pemasangan peredam atau katup tertentu:

Penyesuaian goresan (90–160°):Mengatur total perjalanan sudut poros keluaran. Sesuaikan dengan kebutuhan gerak mekanis peredam atau katup.

Penyesuaian nol (mulai):Mengatur posisi poros pada perintah 4mA (mulai dari jangkauan sinyal) — menyelaraskan posisi fisik terbuka atau tertutup ke sinyal nol.

Penyesuaian rentang:Mengatur posisi poros pada perintah 20mA (skala penuh) — memastikan pergerakan katup atau peredam penuh sesuai dengan rentang sinyal penuh 4–20mA.

Pertanyaan Umum

Q1: Apa perbedaan antara motor Modutrol IV seri M7294Q1007 dan M7284?

Seri M7294 dan seri M7284 keduanya merupakan motor Modutrol IV non-pegas. Seri M7284 beroperasi langsung dari 24VAC tanpa trafo internal; seri M7294 dilengkapi trafo step-down yang dipasang di pabrik untuk koneksi 120VAC langsung. M7294Q1007 secara khusus mengambil input 120VAC dan mengubahnya secara internal menjadi 24VAC untuk motor dan kontrol elektronik. Untuk instalasi 24VAC, setara dengan M7284 ditentukan.

Q2: Dapatkah M7294Q1007 digunakan untuk mengontrol katup ke posisi terbuka normal saat listrik mati?

Sebagai motor balik non-pegas, M7294Q1007 mempertahankan posisi terakhirnya pada kehilangan daya — ia tidak dapat bergerak secara otomatis untuk membuka atau menutup. Untuk mencapai posisi gagal yang biasanya terbuka, varian pegas kembali (seri M7282, M7285, M7286) adalah pilihan yang tepat. Motor pegas kembali bergerak ke posisi akhir perjalanan yang ditentukan ketika daya dihilangkan, melalui mekanisme pegas terintegrasi.

Q3: Aplikasi HVAC dan proses apa yang cocok untuk torsi 300 lb-in?

Torsi 300 lb-in cocok untuk peredam HVAC komersial berukuran besar (biasanya 50 ft² atau lebih untuk peredam kebocoran sedang), katup kupu-kupu besar, katup kontrol yang tidak bergantung pada tekanan dengan persyaratan gaya penggerak tinggi, dan aplikasi kontrol proses dengan gesekan mekanis atau gaya yang diinduksi aliran yang signifikan pada cakram katup. Untuk peredam yang lebih kecil (di bawah 25 ft²), varian Modutrol IV dengan torsi lebih rendah mengurangi biaya dan dapat memberikan respons yang lebih cepat.

Q4: Apakah 2 sakelar tambahan di M7294Q1007 dikonfigurasi oleh pabrik pada posisi tertentu?

Kamera sakelar tambahan dapat disesuaikan di lapangan. Tiap sakelar mempunyai bubungan yang dapat diatur untuk mengaktifkan sakelar kapan saja dalam rentang langkah motor. Hal ini memungkinkan sakelar bantu memberi sinyal posisi jarak jauh ke pengontrol, roda gigi sakelar yang saling mengunci, atau sistem manajemen gedung — misalnya, memberi sinyal saat peredam terbuka melebihi posisi ventilasi minimum atau saat katup telah mencapai penutupan penuh.

Q5: Dari mana sumber M7294Q1007?

Melalui jaringan distribusi kontrol gedung Honeywell — distributor HVAC/kontrol, pemasok otomasi gedung, dan pasar purnajual kontrol proses. Keluarga motor Modutrol IV Seri 72 merupakan lini produk yang telah lama berdiri dengan cakupan distributor yang luas. M7294Q1007 adalah produk aktif (tidak dihentikan) dan tersedia melalui saluran distribusi standar Honeywell.
