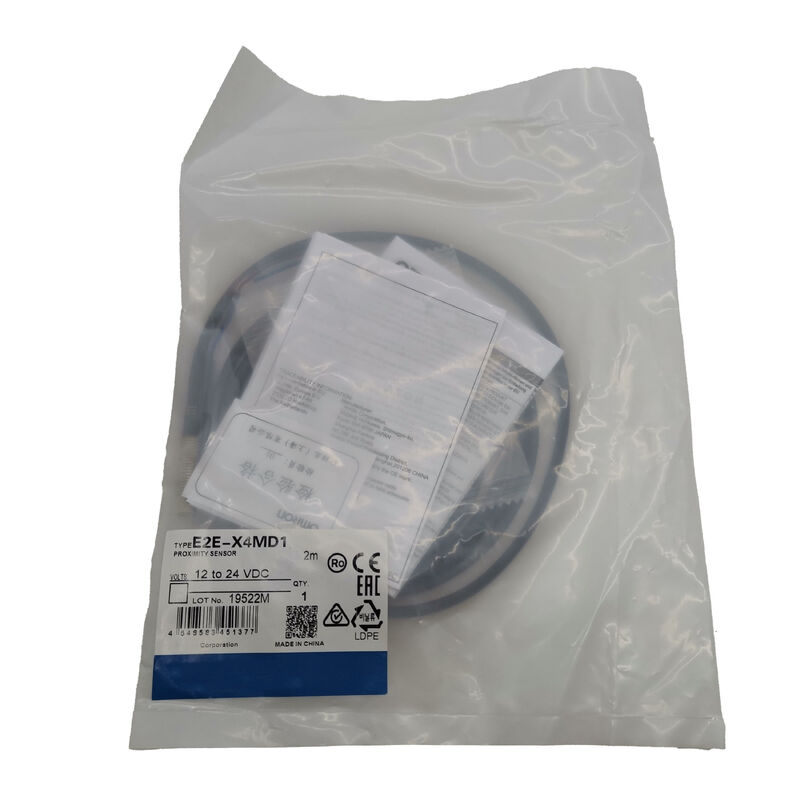

Pergantian jarak E2E-X4MD1 E2EX4MD1

Omron E2E-X4MD1 ∙ Sensor Kedekatan Induktif ∙ M8 Tidak dilindungi, 4mm NO, DC 2-Wire, 10 ∙ 30VDC, 1kHz, Dual LED, Baja tahan karat, IP67, Kabel 2m

Gambaran umum

PeraturanOmron E2E-X4MD1adalah sensor kedekatan induktif M8 tanpa pelindung yang memberikan jarak sensing 4 mm dengan output DC 2-kawat yang biasanya terbuka.

Dalam sensor Omron E2E matriks,sebutan "MD" mengidentifikasi varian jarak menengah M8 tanpa pelindung (non-flush) model dimana kemampuan deteksi bodi M8 dimaksimalkan dengan menghilangkan cincin pelindung internal, memperpanjang medan elektromagnetik secara lateral serta ke depan, dan mencapai jangkauan deteksi 4mm dari rumah di mana konstruksi terlindung hanya menghasilkan 2mm.

Kompromi adalah pembatasan instalasi: tanpa pelindung internal, medan sensor yang memanjang secara lateral diserap oleh logam di sekitarnya jika permukaan sensor disaring dengan bracket logam.

Pemasangan tanpa pelindung membutuhkan zona bebas logam di sekitar permukaan sensor. Sensor harus menonjol dari lubang pemasangnya.dengan permukaan logam sekitarnya duduk di belakang ujung sensor aktif pada jarak standoff yang ditentukan.

Ini adalah persyaratan pemasangan yang dapat dikelola dalam sebagian besar aplikasi; ketika rentang sensing yang lebih panjang dalam tubuh M8 yang kompak lebih penting daripada kemampuan untuk memasang flush di logam,E2E-X4MD1 adalah pilihan yang benar.

The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.

Baik perlengkapan dan permukaan sensing mempertahankan akurasi dimensi dan integritas kimia dalam paparan cairan yang berkelanjutan.

Spesifikasi Utama

Konstruksi yang tidak terlindung 4 mm dari bodi M8

Hubungan antara pelindung dan rentang sensing langsung dalam desain sensor induktif: pelindung internal membatasi medan elektromagnetik yang berosilasi ke kerucut yang memproyeksikan ke depan,melindungi instalasi yang dipasang dengan flush dari penyerapan logam tetapi secara inheren mengurangi intensitas medan dan oleh karena itu rentang sensing.

Menghilangkan perisai memungkinkan medan untuk memperluas ke semua arah dari kumparan, menghasilkan volume sensing yang lebih besar dan jangkauan yang lebih panjang dengan biaya perluasan medan lateral.

Pada ukuran bodi M8, E2E terlindung mencapai 2mm; E2E-X4MD1 yang tidak terlindung mencapai 4mm dari diameter bodi yang sama.

That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face, atau di mana target lebih kecil dari plat uji standar dan jarak sensing tambahan sebagian mengkompensasi area target yang berkurang.

Jarak diferensial maksimum 15% (dibandingkan dengan 10% untuk model berselindung) mencerminkan karakteristik switching yang inheren yang lebih lembut dari sensor yang tidak berselindung.

Titik pergantian bervariasi pada zona yang sedikit lebih besar saat target mendekati dan mundur dari arah yang berbeda. Tidak ada masalah untuk deteksi posisi di jalur perjalanan yang dikendalikan.tapi perlu dicatat untuk presisi tinggi persyaratan repeatability posisi.

Dual LED + Penundaan Output Diagnostik

Seperti model E2E lainnya dengan desain indikator ganda, E2E-X4MD1 membawa LED output merah dan LED set-range hijau. LED merah mengkonfirmasi setiap peristiwa deteksi secara instan;LED hijau mengkonfirmasi sensor bekerja dalam 0 ̊3 yang dapat diandalkan.2mm jarak pengaturan, menyediakan pemeriksaan kesehatan instalasi yang terus menerus selama produksi.

Penundaan output diagnostik 0,3 hingga 1 detik adalah fitur khusus dari model ini: dalam konfigurasi diagnostik sendiri, the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.

Dalam aplikasi penginderaan posisi standar, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.

Kompatibilitas Tegangan dan Beban Sisa

Tegangan residual 3V max berlaku untuk sirkuit output ketika sensor sedang melakukan ?? dengan kabel 2m pada beban nominal.3V residual berarti beban melihat sekitar 21V ketika output sensor ONUntuk kartu input PLC standar dengan tegangan ON minimum 11V, ini sesuai dengan spesifikasi.

Untuk perangkat beban dengan tegangan ON minimum yang lebih tinggi (beberapa kumparan relay yang lebih tua atau lampu pilot yang dirancang untuk operasi 24V penuh),Memverifikasi bahwa 21V di terminal beban cukup untuk mengaktifkan perangkat secara dapat diandalkan dalam semua kondisi termasuk toleransi tegangan pasokan tingkat rendah.

FAQ

T1: Apa "zona bebas logam" yang diperlukan untuk instalasi tanpa pelindung E2E-X4MD1?

Omron menentukan zona bebas logam pemasangan dalam dokumentasi instalasi seri E2E berdasarkan diameter tubuh sensor.Lubang bracket logam harus bergerigi atau terendam sehingga tidak ada bahan logam yang ada dalam sekitar 1 × diameter tubuh sensor (8 mm) dari perimeter wajah sensing.

Ujung sensor harus menonjol dari lubang pemasangan dengan jarak yang ditentukan.Dimensi ini diberikan dalam diagram pemasangan Omron dan sedikit bervariasi dengan ukuran tubuh dan jarak sensing selalu memverifikasi terhadap data katalog E2E untuk model M8 tanpa layar.

Pertanyaan 2: Objek penginderaan standar adalah besi 20 × 20 × 1 mm lebih besar dari target 12 × 12 mm sensor M12.

Area target standar yang lebih besar mengkompensasi bidang sensing yang lebih luas dan kurang fokus dari sensor yang tidak terlindung.,Membutuhkan area target yang lebih besar untuk mengembalikan arus yang cukup ke penerima untuk switching yang dapat diandalkan.

Plat uji 20 × 20 mm memastikan karakterisasi sensing mencerminkan cakupan medan di seluruh geometri medan yang tidak tertutup.mengukur jarak beralih yang sebenarnya dengan target yang sebenarnya, rentang efektif mungkin lebih pendek tergantung pada area target.

T3: Bisakah E2E-X4MD1 mendeteksi logam non-ferrous seperti aluminium atau tembaga?

Ya, tetapi pada jarak penginderaan efektif yang lebih pendek. logam non-ferrous memiliki faktor koreksi relatif terhadap besi: aluminium sekitar 0,3 × 0,4 ×, kuningan sekitar 0,4 × 0,5 ×, tembaga sekitar 0,3 ×.Pada jarak penginderaan besi 4 mm, target aluminium menghasilkan rentang efektif sekitar 1,2 ∼1,6 mm yang masih terdeteksi tetapi membutuhkan celah instalasi yang jauh lebih dekat.Selalu periksa dengan paduan logam tertentu, ketebalan, dan dimensi target, karena komposisi paduan secara signifikan mempengaruhi faktor koreksi.

T4: Suhu operasi adalah -25 °C sampai +70 °C untuk sensor, -40 °C sampai +85 °C untuk penyimpanan.

Tidak ada prosedur pemecahan khusus yang diperlukan, tetapi setelah penyimpanan pada suhu yang sangat rendah (di bawah -25 °C) sensor harus dibiarkan untuk menyeimbangkan suhu operasi sebelum digunakan.Menghidupkan sensor induktif ketika komponen internalnya berada di bawah nilai operasi minimum risiko kondensasi terbentuk di dalam rumah jika kelembaban lingkungan hadir, dan komponen elektronik mungkin tidak bekerja sesuai spesifikasi sampai dalam kisaran suhu operasi.

Praktik industri standar adalah untuk membawa sensor yang disimpan dingin ke suhu operasi di lingkungan yang bersih dan kering sebelum pemasangan.

T5: Apa perbedaan antara varian E2E-X4MD1 dan E2E-X4MD2?

Selang D1 menunjukkan output yang terbuka secara normal (NO) ‡ output konduktor ketika target terdeteksi.

Pengucapan dari kata D2 adalah varian yang biasanya tertutup (NC) ,kabel) adalah sama.

Pilih D1 untuk sirkuit deteksi kehadiran standar di mana deteksi target mengaktifkan beban; pilih D2 untuk sirkuit yang aman atau aplikasi logika terbalik di mana output keadaan kosong diperlukan.
