| Tempat asal | Jepang |
| Nama merek | OMRON |
| Sertifikasi | CE ROHS |
| Nomor model | E2E-X7D1-N |

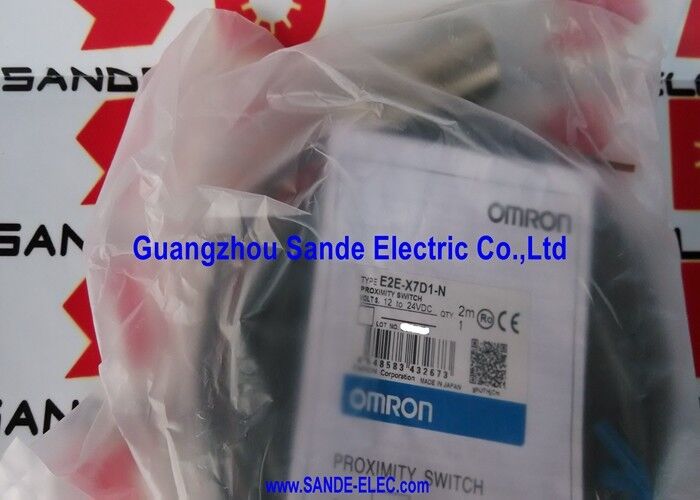

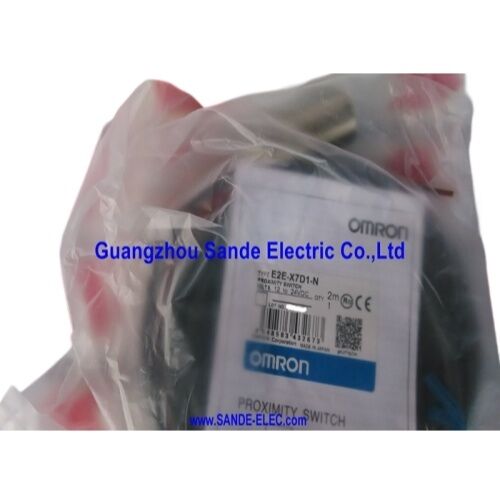

PeraturanOmron E2E-X7D1-Nadalah sensor kedekatan induktif M18 terlindung yang dihubungkan sebagai perangkat DC 2-kabel tidak ada konduktor catu daya terpisah,hanya dua kabel menghubungkan sensor ke sirkuit beban antara DC pasokan positif dan beban.
Ini mendeteksi target logam besi hingga 7 mm dan beralih beban 3 ∼ 100 mA hingga 500 Hz, dengan kebocoran 0,8 mA dalam keadaan mati dan perlindungan IP67 terhadap masuknya debu dan perendaman sementara.
Sirkuit DC 2-kawat secara struktural sama dengan saklar mekanis yang di kabelkan secara berurutan dengan muatannya: satu kawat untuk memasok positif, satu kawat untuk muat, muat untuk memasok kembali.
Ketika target hadir, sirkuit internal sensor melakukan dan arus mengalir melalui beban.
Ketika target tidak ada, sirkuit terbuka kecuali kebocoran 0,8mA yang mengalir melalui beban bahkan dalam keadaan mati.Topologi dua kawat tidak memerlukan kabel catu daya eksternal dan menyederhanakan kabel panel di mesin di mana setiap konduktor dihitung, sementara desain terpolarisasi mencegah kerusakan dari koneksi pasokan terbalik.
Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.
LED hijau sangat berguna selama pengaturan: ia menyala ketika jarak target berada dalam kisaran pengaturan 0 ∼ 5,6 mm,mengkonfirmasi bahwa celah instalasi berada dalam jangkauan sensing dan dalam zona stabil, bounce-free switching dapat diandalkan.
| Parameter | Nilai |
|---|---|
| Sensor Jarak | 7 mm (−10% sampai +10%) |
| Menetapkan Jarak | 0 ̊5,6 mm |
| Perumahan | M18 × 1mm, terlindung |
| Output | DC 2-kawat, NO, dengan polaritas |
| Tegangan Pasokan | 1224V DC (1030V bekerja) |
| Kapasitas Pergantian | 3 ̊100 mA |
| Arus kebocoran | 0.8 mA maksimal |
| Frekuensi respon | 500 Hz |
| Target Standar | Besi 18 × 18 × 1 mm |
| Peringkat IP | IP67 + tahan minyak |
| Bahan perumahan | Kuningan bernikel / PBT |
| Suhu operasi | -25°C sampai +70°C |
| Indikator | Merah (keadaan output) + Hijau (jarak pengaturan) |
| Perlindungan | Suppressor tegangan tinggi, perlindungan sirkuit pendek |
| Persetujuan | CE, EN60947-1, EN60947-5-2 |
Sensor induktif yang terlindung (dipasang dengan flush) menahan medan sensing elektromagnetik dalam proyeksi ke depan tubuh sensor,menekan ekstensi bidang sisi melalui tameng integral dibangun ke dalam perumahan. E2E-X7D1-N dapat dipasang dengan wajahnya flush ke permukaan bracket logam, dikelilingi oleh logam di semua sisi,tanpa logam di sekitarnya menyerap medan sensasi ke depan dan mengurangi rentang deteksi.
7 milimeter jarak sensing dari desain M18 berlapis pelindung adalah spesifikasi yang seimbang.
Sensor pelindung M18 dalam kelas E2E standar biasanya mencapai 5 ̊7 mm; peringkat 7 mm dari varian X7D adalah ke ujung atas dari apa yang disediakan konstruksi pelindung M18.
Dalam instalasi bracket-flush, celah 7 mm penuh antara permukaan sensor dan titik pendekatan terdekat target tersedia, dengan rentang pengaturan 0 ̊5.6mm menyediakan zona kerja di mana deteksi stabil.
Rumah kuningan nikel adalah pilihan spesifikasi mekanik serta bahan: nikel plating melindungi kuningan yang mendasari dari efek korosif minyak pemotong, pendingin,dan bahan pembersih alkali yang digunakan dalam siklus pencucian mesin, sementara tubuh kuningan menyediakan konduktivitas termal yang diperlukan untuk menghilangkan panas kecil yang dihasilkan oleh sirkuit osilator sensor dalam operasi terus menerus.
arus kebocoran maksimum 0,8mA melalui output off-state E2E-X7D1-N adalah spesifikasi yang paling langsung mempengaruhi pemilihan beban.Arus ini mengalir melalui beban yang terhubung bahkan ketika tidak ada target hadirUntuk sebagian besar PLC kartu input yang menarik 5 20mA untuk logika 1 dan memiliki ambang jelas di atas 2mA 0.8mA jauh di bawah ambang menyalakan dan tidak menyebabkan pemicu palsu.
Di mana keluaran palsu dari kebocoran menjadi perhatian, resistor bypass di seluruh beban (input PLC atau kumparan relay) mengalihkan arus kebocoran dan mencegah aktivasi palsu.Nilai resistor harus dihitung untuk menjaga penurunan tegangan di seluruh beban di bawah ambang menyala saat 0.8mA mengalir melalui kombinasi paralel.
Biasanya resistor 5,6 kΩ hingga 10 kΩ mencapai ini untuk masukan PLC 24 V standar tanpa mempengaruhi perilaku sensor secara terukur ketika output secara aktif melakukan.
Arus beban minimum 3mA sama pentingnya: sirkuit output internal sensor membutuhkan setidaknya 3mA mengalir melalui itu untuk mempertahankan switching yang stabil.
Beban yang menggunakan kurang dari 3mA input PLC impedansi sangat tinggi pada beberapa pengontrol modern mungkin tidak memberikan arus yang cukup untuk operasi yang stabil,yang mengakibatkan switching output intermiten atau tidak dapat diandalkan.
T1: Apa perbedaan antara E2E-X7D1-N (2-kawat DC) dan versi NPN 3-kawat dari sensor yang sama?
Versi DC 2-kabel (sensor ini) terhubung secara berurutan dengan beban dua kabel total, tidak ada konduktor pasokan terpisah.dan arus beban minimum adalah 3mA.
Versi NPN 3-kabel (misalnya, E2E-X7ME1) menggunakan kabel pasokan terpisah, kabel umum,dan kabel output .
Pilih versi 2-kabel untuk penggantian dua konduktor sederhana dari switch batas mekanis; pilih versi 3-kabel untuk beban sensitif (input PLC impedansi rendah,input gerbang logika) yang tidak dapat mentolerir kebocoran atau membutuhkan switching bebas arus minimum.
T2: Sensor memiliki dua LED yang masing-masing menunjukkan apa?
LED merah mencerminkan keadaan output saat ini: menyala ketika output sedang konduktif (target dideteksi, NO output ON), mati ketika tidak ada target.
LED hijau adalah indikator rentang pengaturan: ia menyala ketika target berada dalam rentang pengaturan 0 ¢ 5,6 mm ¢ mengkonfirmasi bahwa celah yang dipasang cocok untuk beralih stabil.LED hijau harus ON ketika target berada di posisi deteksi yang dimaksudkan dan OFF ketika target tidak ada atau berada di luar kisaran deteksiJika lampu LED hijau dimatikan ketika target berada di posisi yang diinginkan, celah melebihi batas pengaturan 5,6 mm.
T3: Bisakah E2E-X7D1-N mendeteksi target baja tahan karat atau aluminium?
Ya, dengan jarak penginderaan efektif yang berkurang. baja tahan karat (grade non-magnetic) menghasilkan sekitar 60~75% dari jarak penginderaan besi sekitar 4,2~5,25mm.
Aluminium menghasilkan sekitar 35-45% sekitar 2,5-3,2 mm. Tembaga adalah yang paling tidak responsif, biasanya di bawah jarak efektif 2 mm.
Untuk target non-ferrous, ukur jarak pengalihan yang sebenarnya dengan bahan tertentu pada kondisi instalasi dan atur celah dalam kisaran efektif yang diukur dengan margin keamanan.
T4: Apa artinya "dengan polaritas" untuk output DC 2-kawat?
"Dengan polaritas" berarti sensor memiliki terminal pasokan positif dan negatif yang ditentukan kedua kabel tidak dapat ditukarkan. Mengbalikkan koneksi pasokan akan mencegah operasi normal;penghambat lonjakan polaritas terbalik dalam sirkuit perlindungan mencegah kerusakan dari pembalikan polaritas singkat selama pemasangan.
Warna kabel 2-kabel Omron standar: coklat = koneksi pasokan positif, biru = koneksi pasokan negatif (untuk beban kembali).
T5: Apakah E2E-X7D1-N cocok untuk dipasang dalam bracket aluminium?
Ya, sebagai sensor terlindung, E2E-X7D1-N dapat dipasang di kedua baja dan aluminium bracket.
The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.
Hal ini kontras dengan sensor tanpa pelindung, yang dipengaruhi oleh logam apa pun dalam ruang kosong samping dan belakang minimum yang ditentukan terlepas dari jenis bahan.
