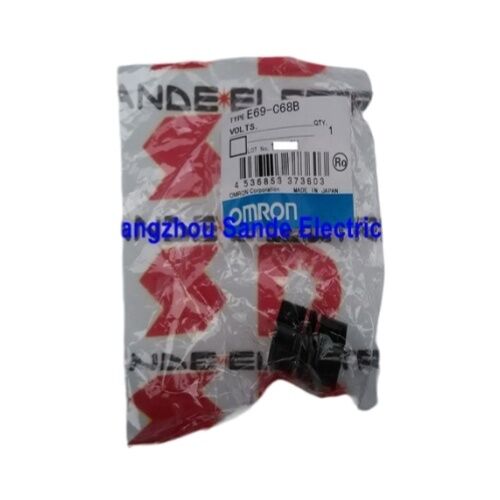

Kopling Poros Omron E69-C68B untuk Rotary Encoder — Desain Diameter Ujung Berbeda 6 mm hingga 8 mm

Nomor Suku Cadang: E69-C68B

Produsen: Omron

Seri: E69

Tipe: Kopling Poros — Diameter Ujung Berbeda

Lubang: 6 mm × 8 mm

Bahan: PBT yang Diperkuat Kaca + Bushing Kuningan

Kepatuhan: RoHS

Memasang rotary encoder dengan rapi ke poros mesin terdengar sederhana — sampai diameter poros tidak cocok. Omron E69-C68B adalah kopling yang memecahkan masalah tersebut: aksesori kopling poros yang dirancang khusus dari seri E69 Omron yang menjembatani poros encoder 6 mm ke poros mesin 8 mm, memungkinkan para insinyur menghubungkan rotary encoder seri E6 mereka ke berbagai peralatan tanpa perlu adaptor khusus atau solusi darurat.

Bagian kecil. Fungsi signifikan.

Apa yang Dilakukan Kopling Ini

Setiap rotary encoder membutuhkan koneksi mekanis antara porosnya sendiri dan komponen berputar yang diukurnya. Di atas kertas, itu hanya kopling. Dalam praktiknya, itu adalah komponen yang menentukan apakah umpan balik posisi Anda tetap bersih dan akurat selama ribuan jam operasi — atau menimbulkan getaran, kelonjongan radial, dan keausan bantalan encoder prematur.

E69-C68B adalah kopling diameter ujung berbeda, yang berarti satu lubang menerima poros encoder 6 mm sementara ujung yang berlawanan mengakomodasi poros penggerak 8 mm. Desain asimetris ini secara khusus direkayasa untuk situasi di mana encoder dan poros yang perlu dihubungkannya memiliki diameter yang berbeda — skenario dunia nyata yang umum dalam instalasi retrofit, peningkatan sistem, atau desain mesin multi-sumber.

Spesifikasi Teknis

Model Encoder Omron yang Kompatibel

E69-C68B divalidasi untuk digunakan dengan seri rotary encoder Omron berikut:

• E6B2-C — encoder inkremental diameter 40 mm
• E6C2-C — encoder inkremental diameter 50 mm
• E6C3-C — encoder inkremental diameter 50 mm
• E6D-C — seri encoder inkremental
• E6CP-A — encoder absolut (tipe penentu posisi cam)
• E6C3-A — seri encoder absolut

Jika aplikasi Anda menggunakan salah satu model ini dengan poros mesin berdiameter 8 mm, E69-C68B adalah aksesori Omron yang tepat untuk koneksi.

Pilihan Desain yang Layak Dipahami

Bodi resin PBT yang diperkuat kaca. Beberapa insinyur secara naluriah memilih kopling logam, tetapi untuk aplikasi rotary encoder, konstruksi resin yang ringan disengaja. Kopling dengan massa lebih rendah berarti momen inersia lebih rendah, yang mengurangi beban rotasi yang diberikan pada bantalan internal encoder. Beban bantalan yang lebih rendah secara langsung diterjemahkan menjadi masa pakai encoder yang lebih lama — terutama relevan pada sumbu yang sering membalikkan arah atau berakselerasi tajam.

Bushing kuningan di kedua lubang. Titik sekrup set menekan sisipan kuningan daripada langsung pada bodi plastik. Ini memusatkan gaya penjepitan secara efektif, mencegah deformasi lubang dari waktu ke waktu, dan mempertahankan cengkeraman pada kedua poros tanpa menimbulkan kelonggaran seiring bertambahnya usia kopling.

Empat sekrup set heksagonal M4. Dua per sisi lubang. Pengencangan kunci heksagonal memberikan tekanan penjepitan yang terkontrol dan merata di sekitar setiap poros. Berbeda dengan kopling hanya gesekan, sekrup set secara positif menahan kopling terhadap tarikan aksial, yang penting dalam aplikasi di mana getaran atau kelonjongan poros dapat melonggarkan press-fit dari waktu ke waktu.

Di Mana Kopling Ini Digunakan

E69-C68B digunakan di mana pun encoder seri E6 Omron perlu terhubung ke peralatan dengan poros 8 mm:

Jalur konveyor dan penanganan material — menghubungkan encoder E6B2-C atau E6C2-C ke poros rol konveyor untuk pelacakan kecepatan dan posisi

Mesin pengemas — memberikan umpan balik posisi sumbu di mana poros mesin adalah 8 mm dan encoder adalah 6 mm

Bangku uji motor — memasang encoder ke poros keluaran motor untuk verifikasi kecepatan

Sistem penentu posisi cam — menghubungkan encoder absolut E6CP-A ke mesin proses untuk pemantauan posisi cam putar

Proyek retrofit dan peningkatan — mengganti kopling yang aus atau rusak pada instalasi encoder yang ada tanpa mengubah encoder atau poros mesin

Catatan Sumber

E69-C68B adalah item katalog standar dalam jajaran aksesori encoder Omron. Untuk instalasi yang memerlukan pasangan ukuran poros yang berbeda — seperti encoder 6 mm ke poros mesin 10 mm — E69-C610B mencakup kombinasi tersebut. Keluarga kopling E69 lengkap menangani berbagai kombinasi diameter encoder-ke-poros dalam standar desain seri E69 yang sama.

FAQ

T1: Apakah E69-C68B adalah rotary encoder, atau aksesori encoder?

Ini adalah aksesori kopling poros — bukan encoder itu sendiri. E69-C68B dirancang untuk menghubungkan secara mekanis rotary encoder Omron (poros 6 mm) ke poros mesin (8 mm) sehingga encoder dapat mengukur rotasi peralatan yang terhubung. Ini termasuk dalam seri aksesori E69 Omron.

T2: Sisi kopling mana yang terhubung ke encoder dan mana yang ke poros mesin?

Lubang 6 mm terhubung ke poros encoder, dan lubang 8 mm terhubung ke poros mesin atau penggerak. Kedua ujung diamankan menggunakan sekrup set heksagonal M4 — dua per sisi lubang — yang dikencangkan dengan kunci heksagonal setelah penyelarasan.

T3: Mengapa bodi kopling terbuat dari resin daripada logam?

Konstruksi resin PBT yang diperkuat kaca membuat kopling ringan, yang meminimalkan momen inersia dan mengurangi beban mekanis pada bantalan internal encoder. Ini memperpanjang masa pakai encoder. Bushing kuningan di setiap lubang memberikan daya tahan penjepitan di mana yang benar-benar dibutuhkan, tanpa menambahkan massa yang tidak perlu ke rakitan berputar.

T4: Bisakah E69-C68B digunakan dengan encoder Omron selain yang terdaftar?

Tabel kompatibilitas Omron secara khusus memvalidasi E69-C68B untuk model encoder E6B2-C, E6C2-C, E6C3-C, E6D-C, E6CP-A, dan E6C3-A. Penggunaannya dengan encoder di luar daftar ini tidak disarankan kecuali diameter poros, geometri flensa, dan pengaturan pemasangan telah dikonfirmasi secara independen agar kompatibel.

T5: Apa perbedaan antara E69-C68B dan E69-C610B?

Keduanya adalah kopling diameter ujung berbeda dalam seri E69. E69-C68B menjembatani poros encoder 6 mm ke poros mesin 8 mm. E69-C610B menjembatani poros encoder 6 mm ke poros mesin 10 mm. Pilih model yang sesuai dengan diameter aktual poros sisi mesin Anda.
