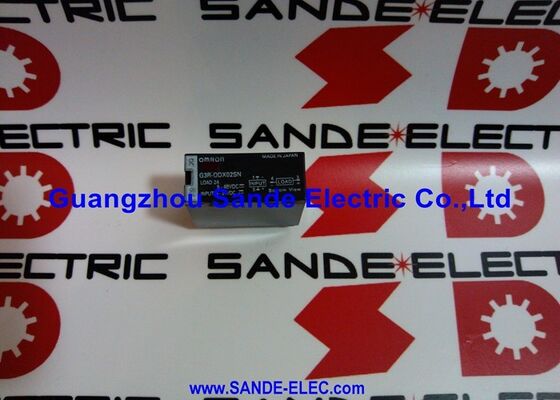

OMRON G3R-ODX02SN Solid State Relay 5-48VDC Beban 2A dengan Base Mounting G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN | Relai Solid State DC Seri G3R-I/O — Beban DC 2A / 4–60V / Kontrol DC 5–24V / Isolasi 4.000V / LED

SSR Antarmuka I/O — Peralihan Sensor-ke-Beban Langsung

G3R-ODX02SN berasal dari seri G3R-I/O Omron — solid state relay yang dirancang khusus untuk peran antarmuka I/O: mengalihkan beban DC langsung dari sinyal keluaran sensor tanpa relai perantara atau penguat sinyal. Input kontrol menerima 5–24V DC pada rentang tegangan output sensor tipikal. Keluaran sensor jarak PNP, keluaran transistor PLC, atau mikrokontroler GPIO — semuanya terhubung langsung ke masukan kontrol G3R-ODX02SN pada tegangan sinyal aslinya.

Output beban beralih 4–60V DC hingga 2A. Ini mencakup seluruh rangkaian beban logika 5V, aktuator 12V DC, solenoid 24V DC, dan beban industri 48V DC dari satu jenis relai. Mode penyalaan acak — non-zero-cross — segera mengalihkan beban pada aktivasi input kontrol tanpa menunggu zero-crossing saat ini. Untuk beban DC, peralihan zero-cross tidak berlaku (DC tidak memiliki AC zero-cross), sehingga peralihan acak adalah mode pengoperasian yang benar.

Spesifikasi Utama

Isolasi 4.000VI/O dan Kompatibilitas Soket G2R-1-S

Isolasi fotokopling antara sirkuit input dan output memberikan kekuatan dielektrik 4.000V — sesuai dengan persyaratan coupler VDE 0884. Tingkat isolasi ini mendukung koneksi ke sirkuit di mana input kontrol dan output beban beroperasi pada potensial referensi yang berbeda secara signifikan, dan memberikan perlindungan terhadap transien dari sisi beban yang mencapai sirkuit kontrol.

G3R-ODX02SN menggunakan soket plug-in 5-pin yang sama dengan relai daya G2R-1-S Omron. Panel yang sudah menggunakan soket G2R-1-S (push-in P2RF-05, P2RFZ-05, atau P2RF-05-PU) menerima G3R-ODX02SN secara langsung. Kompatibilitas ini memungkinkan peralihan solid-state untuk menggantikan peralihan kontak mekanis dalam tata letak panel yang ada tanpa perlu memasang ulang kabel. Blok terminal I/O G70A juga menerima modul G3R-I/O secara langsung.

Pertanyaan Umum

Q1: Apa perbedaan antara G3R-ODX02SN dan G3R-OD201SN?

Keduanya merupakan relay solid state G3R-I/O keluaran DC dengan input kontrol 5-24VDC dan arus beban 2A yang sama. G3R-ODX02SN menangani tegangan beban 4–60V DC; G3R-OD201SN menangani tegangan beban 40–200V DC pada 1,5A. Pilih berdasarkan tegangan suplai beban — ODX02SN untuk beban 5V/12V/24V/48V DC, OD201SN untuk beban 48–200V DC.

Q2: Apa yang ditampilkan indikator LED pada G3R-ODX02SN?

LED menyala ketika input kontrol diaktifkan — relai dalam keadaan ON dan mengalihkan arus ke beban. Indikator visual ini mengkonfirmasi aktivasi relai tanpa peralatan uji, berguna selama commissioning dan diagnosis kesalahan. LED menyala tanpa arus beban mengalir menandakan relai diperintahkan hidup tetapi rangkaian beban terbuka.

Q3: Dapatkah G3R-ODX02SN digunakan dengan keluaran transistor PLC secara langsung?

Ya. Output transistor PLC NPN atau PNP pada 24V DC terhubung langsung ke input kontrol. Input diberi nilai 5–24V DC dan menarik arus kecil dalam kisaran output transistor PLC standar. Tidak diperlukan resistor pembatas arus dalam rentang tegangan kontrol 5–24V DC.

Q4: Apa penyebab relay gagal mati (beban tetap menyala)?

Penyebab umum: Tegangan input kontrol di atas 1V DC karena kebocoran transistor dari perangkat penggerak (tambahkan resistor pull-down ke input kontrol); tegangan yang diinduksi dari konduktor yang berdekatan dalam bundel kabel ketika kabel kontrol dan beban berbagi saluran yang sama (kabel kontrol dan beban terpisah). Kegagalan SSR internal (biasanya akibat kelebihan beban yang terus-menerus atau lonjakan arus yang berlebihan) juga dapat menyebabkan keluaran terkonduksi secara permanen.

Q5: Berapa arus masuk maksimum yang dapat ditangani oleh G3R-ODX02SN?

Relai menahan 8A untuk arus lonjakan 10ms. Ini mencakup lonjakan dari beban DC kapasitif dan induktif kecil. Untuk beban dengan arus masuk yang lebih tinggi — motor DC besar, bank kapasitor besar — ​​verifikasi arus masuk puncak dan durasi terhadap peringkat ini. Kejadian inrush yang berulang-ulang pada batas rating mengurangi umur layanan SSR melalui tekanan termal kumulatif pada elemen switching keluaran.
