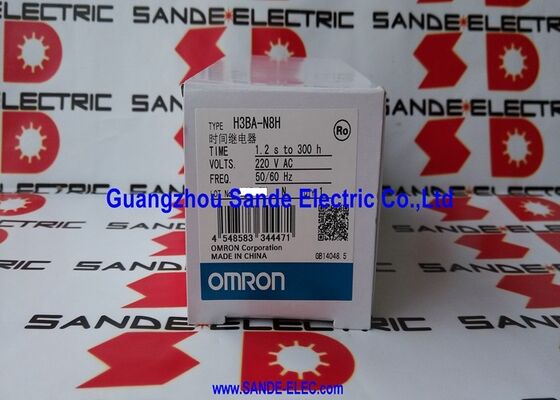

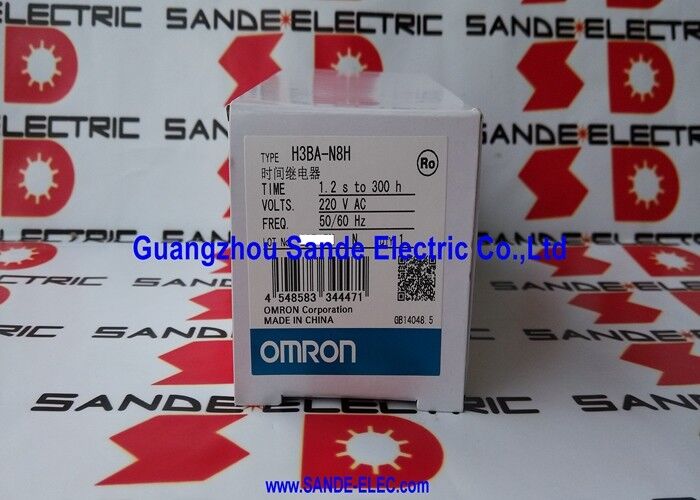

Omron Time Relay H3BA-N8H H3BAN8H

Omron H3BA-N8H | Pengatur Waktu Multi-Rentang Solid-State — 0,05 dtk hingga 300 jam / Panel 5A / SPDT-DPDT / 8-Pin / 48×48mm

Nomor Bagian:H3BA-N8H

Pabrikan:Omron Corporation (Jepang)

Seri:H3BA-N

Rentang Waktu yang Luas, Output yang Dapat Dialihkan — Dari Detik hingga Ratusan Jam dalam Satu Unit

H3BA-N8H mencakup aplikasi pengaturan waktu mulai dari 0,05 detik hingga 300 jam — rentang yang menangani pengurutan mesin secara cepat dan pengaturan waktu proses multi-jam dengan perangkat keras yang sama. Tidak ada pengatur waktu jarak pendek dan jarak jauh yang terpisah yang perlu disimpan; unit tunggal ini mencakup rentang penuh pada rentang waktu yang dapat dipilih, dengan rentang yang diinginkan diatur oleh pemilih rentang di bagian depan.

Pemilih keluaran adalah fitur pembeda H3BA-N8H versus pengatur waktu yang lebih sederhana: unit yang sama dapat menghasilkan keluaran SPDT batas waktu (satu kontak pergantian pada keluaran berjangka waktu) atau beralih ke mode DPDT batas waktu (dua kontak pergantian pada keluaran berjangka waktu) tergantung pada kebutuhan rangkaian. Untuk model 8-pin, dua mode pengoperasian yang tersedia adalah ON-delay dan ON-delay dengan kontak sesaat — di mana kontak sesaat aktif segera saat daya dihidupkan sementara kontak berbatas waktu tertunda.

Panel depan berukuran 48x48mm sesuai dengan standar potongan 1/16 DIN yang terdapat pada pengatur waktu seri H3 Omron, pengkondisi sinyal, dan komponen serupa yang dipasang pada panel. Indikator depan menunjukkan status power-ON dan output-ON secara independen.

Spesifikasi Utama

H3BA-N8H vs H3BA-N (11-Pin)

Model 8-pin mencakup sebagian besar aplikasi ON-delay. Model 11-pin menambahkan mode kedipan ON-start, kedipan OFF-start, interval, dan mode penundaan sinyal untuk sirkuit yang memerlukan fungsi-fungsi ini. Pilih berdasarkan mode pengoperasian yang diperlukan.

Pertanyaan Umum

Q1: Apa perbedaan antara H3BA-N8H dan H3BA-N (11-pin)?

H3BA-N8H 8-pin menyediakan dua mode pengoperasian: ON-delay dan ON-delay dengan kontak output seketika. H3BA-N 11-pin menyediakan enam mode pengoperasian termasuk kedipan ON-start, kedipan OFF-mulai, interval, dan penundaan sinyal — cocok untuk rentang desain sirkuit pengaturan waktu yang lebih luas. Kedua model tersebut menggunakan soket yang berbeda dan tidak dapat dipertukarkan dalam pemasangan soket yang sudah ada.

Q2: Bagaimana rentang waktu yang diatur pada H3BA-N8H?

Rentang waktu diatur menggunakan pemilih rentang di bagian depan pengatur waktu. Pelat jam analog menetapkan nilai waktu tertentu dalam rentang yang dipilih. Omron menawarkan cincin pengaturan opsional (dipesan terpisah) untuk membatasi putaran pada rentang tetap — mencegah penyesuaian yang tidak disengaja di lingkungan produksi.

Q3: Dapatkah H3BA-N8H beralih antara output SPDT dan DPDT?

Ya. Pemilih jenis keluaran di bagian depan H3BA-N8H beralih antara keluaran SPDT batas waktu dan keluaran DPDT batas waktu menggunakan obeng. Selektor ini juga mengalihkan mode pengoperasian antara ON-delay dan ON-delay dengan kontak seketika. Tidak diperlukan perubahan kabel — hanya posisi pemilih yang berubah.

Q4: Soket apa yang diperlukan untuk H3BA-N8H?

Model 8-pin memerlukan soket P2CF-08 (sambungan belakang) atau P3G-08 (sambungan depan pemasangan track). P3G-08 memungkinkan pemasangan rel DIN pada rakitan soket dan pengatur waktu. Soket tidak disertakan dengan pengatur waktu dan harus dipesan secara terpisah.

Q5: Output pengatur waktu tidak aktif pada waktu yang ditentukan. Apa yang harus diperiksa?

Pastikan volume suplaitage ada dan dalam kisaran pengenal. Pastikan pemilih rentang diatur ke rentang waktu yang benar untuk penundaan yang diperlukan. Pastikan pengaturan putaran waktu tidak minimum. Jika pengatur waktu menggunakan input start/gate (pin 2), pastikan sinyal input diterapkan dengan benar. Untuk mode ON-delay, daya harus terus menerus diterapkan selama durasi yang ditentukan sebelum output aktif.
