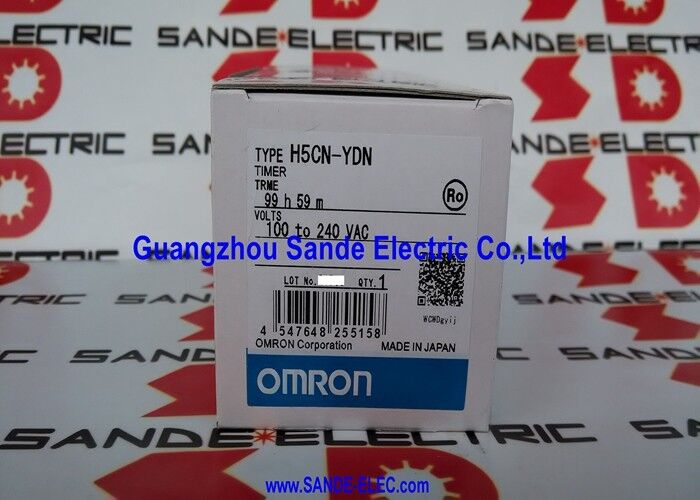

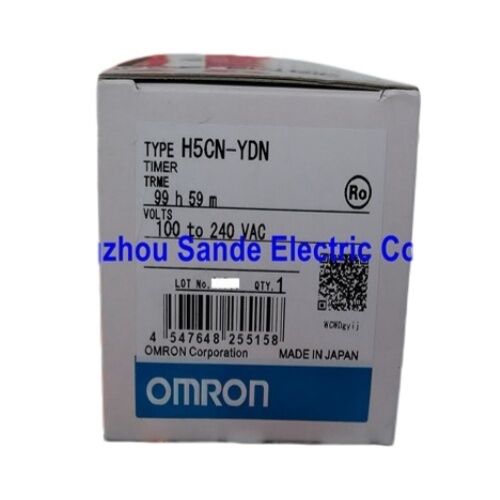

Omron H5CN-YDN H5CNYDN Timer U

Pengatur Waktu Tunda Digital Omron H5CN-YDN, 8-Pin

Deskripsi Produk

Omron H5CN-YDN adalah pengatur waktu digital ringkas yang dibuat untuk panel kontrol industri yang memerlukan pengaturan waktu yang jelas, pengoperasian ON-delay yang stabil, dan integrasi langsung ke logika mesin yang ada.

Ini termasuk dalam seri H5CN pengatur waktu miniatur 48 × 48 mm dan menggunakan tampilan hitung mundur yang menunjukkan sisa waktu saat unit berjalan menuju nol, yang sangat berguna bagi operator yang menginginkan gambaran visual langsung tentang waktu proses selama pengaturan dan pengoperasian sehari-hari.

Dalam aplikasi praktis, model ini cocok untuk peralatan pengemasan, mesin proses kecil, stasiun perakitan, panel utilitas, dan sistem otomasi umum di mana fungsi penundaan penyalaan daya yang sederhana dan dapat diandalkan lebih disukai daripada perangkat pengatur waktu multifungsi yang lebih kompleks.

H5CN-YDN menggunakan pengoperasian mode N, tampilan LED 4 digit 7 segmen dengan tinggi karakter 10 mm, dan antarmuka pengaturan waktu bergaya roda ibu jari yang tetap mudah dibaca dan disesuaikan di lantai pabrik.

Kekuatan utama pengatur waktu ini adalah keseimbangan antara ukurannya yang ringkas dan kepraktisan industri.

Seri H5CN mendukung rentang suplai yang luas, dan model H5CN-YDN terdaftar dalam rentang 1 menit hingga 99 jam 59 menit dengan tampilan bawah, output kontak, dan format 8-pin.

Bagi teknisi kontrol dan tim pemeliharaan, ini menjadikannya pilihan yang berguna saat mengganti pengatur waktu panel yang terpasang atau membangun fungsi penundaan sederhana ke dalam peralatan berbasis relai atau berbantuan PLC.

Dari sudut pandang perangkat keras, pengatur waktu menggunakan keluaran kontak, mendukung pemasangan di permukaan atau rata, dan dirancang untuk kondisi layanan industri daripada penggunaan konsumen tugas ringan. Spesifikasi H5CN yang dipublikasikan juga menunjukkan casing abu-abu terang, kisaran suhu pengoperasian -10°C hingga 55°C, kisaran suhu penyimpanan -25°C hingga 65°C, dan kelembapan pengoperasian 35% hingga 85%, sehingga cocok untuk lingkungan kabinet kontrol standar jika dipasang dengan benar.

Data Teknis

Data teknis di bawah ini mengikuti lembar data seri H5CN yang dipublikasikan dan entri jajaran model H5CN-YDN.

Pertanyaan Umum

Q1: Jenis aplikasi apa yang paling cocok untuk H5CN-YDN?
H5CN-YDN sangat cocok untuk mesin dan panel kontrol yang memerlukan fungsi ON-delay yang sederhana dan andal dengan indikasi sisa waktu yang terlihat.

Penggunaan yang umum mencakup penundaan start konveyor, pengurutan pompa atau kipas, interlocking relai, waktu mulai pemanas, peralatan pengemasan kecil, dan tugas pengaturan waktu panel umum di mana operator mendapat manfaat dari tampilan hitung mundur alih-alih indikasi waktu yang telah berlalu.

Q2: Apa keuntungan praktis dari tampilan hitung mundur?
Format hitung mundur memungkinkan operator melihat sisa waktu tunda secara sekilas, yang seringkali lebih intuitif selama commissioning, pemecahan masalah, dan pemeriksaan proses manual. Dalam aplikasi di mana teknisi perlu mengetahui berapa banyak waktu yang tersisa sebelum suatu keluaran berubah keadaan, tampilan bawah bisa lebih berguna daripada tampilan waktu berlalu yang menghitung ke atas dari nol.

Q3: Apa yang harus diperiksa teknisi sebelum memasang pengatur waktu ini?
Pemeriksaan yang paling penting adalah tegangan suplai yang diperlukan, jenis soket, potongan panel atau metode pemasangan, beban kontak, dan logika kontrol untuk reset atau input gerbang.

Karena H5CN-YDN adalah model keluaran kontak 8-pin, teknisi juga harus mengonfirmasi tata letak kabel, memverifikasi bahwa beban yang dikontrol tetap berada dalam peringkat relai, dan memastikan versi yang dipilih sesuai dengan sumber daya mesin yang tersedia.

Q4: Apakah pengatur waktu ini cocok untuk peralihan keluaran langsung di sirkuit kontrol industri?
Ya, untuk banyak tugas pengaturan waktu standar. Peringkat keluaran kontak yang dipublikasikan adalah SPDT, 3 A pada 250 VAC untuk beban resistif, yang cocok untuk banyak aplikasi logika relai dan antarmuka kontrol.

Dalam praktiknya, para insinyur tetap harus mempertimbangkan arus masuk, perilaku beban induktif, dan penekanan eksternal saat mengganti solenoid, kontaktor, atau beban reaktif lainnya.

Q5: Apa yang membuat H5CN-YDN menjadi pilihan pengganti yang praktis pada peralatan yang sudah ada?
Ia menawarkan format ukuran DIN miniatur yang familier, pengaturan thumbwheel sederhana, tampilan LED jernih, dan mode pengoperasian ON-delay yang mudah.

Bagi tim pemeliharaan, kombinasi tersebut sangat berharga karena mengurangi kerumitan pengaturan dan membuat pengatur waktu mudah dipahami selama pekerjaan servis, terutama pada panel lama di mana pengatur waktu fungsi tunggal khusus lebih disukai daripada unit multifungsi yang lebih canggih.
