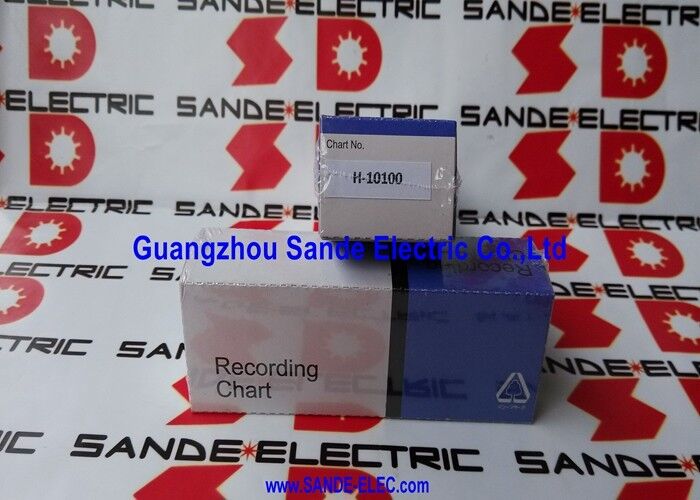

SHINKO catatan kertas H-10100

Shinko H-10100 | Kertas Bagan Lipat — Perekam Pitch Lipat 114mm × 16m / 40mm / HR701 / HR706 / HR702

Kertas Bagan Lipat - Cara Kerja dalam Perekam Proses

Perekam diagram strip menggambar jejak terus menerus di seluruh kertas saat kertas masuk melalui mekanisme perekaman. Untuk periode perekaman yang lama — berjam-jam atau berhari-hari — kertas harus memiliki panjang total yang besar dalam bentuk yang ringkas dan mudah diakses.

Kertas grafik yang dilipat kipas (lipat Z) mencapai hal ini dengan melipat strip kontinu menjadi tumpukan yang rapi. Paket H-10100 dengan panjang total 16 meter dilipat menjadi tumpukan dengan setiap lipatan pada jarak 40mm — kertas menempati kedalaman kompak sekitar 400 lipatan. Perekam mengambil kertas dari tumpukan sementara tumpukan lipatan tersimpan rapi di baki kertas perekam.

Tidak diperlukan pemutaran ulang atau penanganan gulungan. Ketika kertas habis, bungkusan baru dimasukkan ke dalam baki kertas dan bagian ekor kertas lama menempel pada kepala kertas baru untuk perekaman berkelanjutan.

Spesifikasi Utama

Pencatatan Proses Industri dan Medis

Perekam Shinko dan bahan habis pakainya melayani pemantauan proses industri dan aplikasi pemantauan medis:

Pemantauan proses industri:Pencatatan suhu di tungku, oven, autoklaf, dan ruang pengering. Perekaman tekanan dalam sistem udara dan gas terkompresi. Pemantauan aliran di jalur proses. Kertas bagan menyediakan catatan fisik berkelanjutan yang diberi cap tanggal dan diarsipkan untuk jaminan kualitas dan kepatuhan terhadap peraturan.

Pencatatan medis dan laboratorium:Pencatatan parameter fisiologis dalam lingkungan klinis. Pemantauan lingkungan dalam penyimpanan farmasi dan inkubator laboratorium. Catatan kertas grafik memberikan ketertelusuran untuk penyimpanan sampel, reagen, dan produk jadi yang dikontrol suhu.

Dalam kedua jenis aplikasi tersebut, kualitas kertas H-10100 — penerimaan cetak, stabilitas tinta, stabilitas dimensi dalam perubahan kelembapan — menentukan keterbacaan dan ketahanan arsip catatan.

Skenario Aplikasi

Pencatatan suhu autoklaf:Autoklaf di fasilitas sterilisasi medis menggunakan perekam Shinko HR706 untuk mendokumentasikan setiap siklus sterilisasi. Kertas grafik H-10100 menyediakan catatan suhu fisik untuk setiap siklus, sehingga memenuhi persyaratan dokumentasi peraturan.

Pemantauan proses tungku:Tungku perlakuan panas industri beroperasi 24/7. Shinko HR701 mencatat suhu tungku secara terus menerus. Dengan kecepatan 16 meter per bungkus, H-10100 menyediakan sekitar 2–3 hari perekaman terus menerus sebelum penggantian kertas diperlukan, tergantung pada kecepatan pengumpanan kertas perekam.

Pemantauan penyimpanan dingin:Gudang pendingin farmasi menyimpan catatan suhu untuk kepatuhan. Perekam HR702 menggunakan kertas H-10100 untuk menyediakan catatan kertas berkelanjutan yang melengkapi sistem pencatatan suhu digital, menyediakan catatan cadangan fisik.

Pertanyaan Umum

Q1: Bisakah H-10100 digunakan dengan perekam grafik dari produsen selain Shinko?

H-10100 dikhususkan untuk perekam Shinko HR701, HR706, dan HR702. Menggunakannya dengan perekam dari produsen lain memerlukan verifikasi tiga dimensi: lebar kertas (114mm), jarak lipatan (40mm), dan ketebalan kertas. Jika ketiganya cocok dengan spesifikasi kertas perekam target, H-10100 mungkin kompatibel secara mekanis. Namun, skala grid yang dicetak dan garis referensi pada H-10100 dikalibrasi untuk kecepatan grafik perekam seri Shinko HR dan jarak saluran — jejak yang direkam pada perekam non-Shinko mungkin tidak sejajar dengan grid yang dicetak.

Q2: Apa arti total panjang 16 meter untuk durasi perekaman?

Durasi perekaman tergantung pada kecepatan umpan kertas perekam. Perekam Shinko biasanya menawarkan kecepatan pengumpanan yang dapat dipilih — biasanya 1mm/mnt, 2mm/mnt, 5mm/mnt, 10mm/mnt, atau opsi lebih cepat tergantung pada modelnya. Pada kecepatan pengumpan 1mm/mnt, 16 meter (16.000mm) menyediakan sekitar 267 jam perekaman terus menerus. Pada 10mm/menit, paket yang sama bertahan sekitar 27 jam. Konsultasikan manual perekam seri Shinko HR khusus untuk pengaturan kecepatan yang tersedia.

Q3: Jenis penandaan apa yang digunakan pada kertas Shinko H-10100 — pena termal atau tinta?

Perekam seri Shinko HR menggunakan pena tinta (elemen pena berujung serat atau kapiler) untuk menandai kertas grafik. H-10100 adalah kertas biasa (tidak dilapisi) yang dirancang untuk menulis dengan pena tinta — ini bukan kertas termal dan tidak dapat digunakan dengan kepala perekam termal. Menggunakan kertas grafik biasa dalam perekam termal tidak menghasilkan jejak yang terlihat.

Q4: Bagaimana seharusnya paket kertas grafik H-10100 disimpan saat tidak digunakan?

Simpan kemasan kertas grafik di tempat yang sejuk dan kering, jauh dari cahaya langsung, kelembapan ekstrem, dan asap kimia. Kelembapan yang tinggi dapat menyebabkan kertas menyerap kelembapan, mengembang kesamping, dan macet di dalam perekam. Paparan cahaya langsung atau sinar UV dapat menguningkan kertas dan menurunkan kisi-kisi cetakan. Simpan paket dalam kemasan aslinya yang tersegel sampai dimasukkan ke dalam perekam.

Q5: Bagaimana H-10100 dimasukkan ke dalam perekam dan dihubungkan antar paket?

Tempatkan paket H-10100 baru dalam baki kertas perekam dengan pengumpan kertas dari bagian atas tumpukan. Masukkan tepi depan kertas melalui kepala perekam dan drive kertas. Ketika paket yang sedang berjalan habis, sambungkan bagian ekor paket yang habis ke tepi depan paket H-10100 baru dengan menumpuk dan merekatkan tepinya (atau menggunakan metode penggabungan kertas perekam). Penggabungan berkelanjutan memungkinkan perekaman terus berlanjut tanpa gangguan selama perubahan paket.
