| Tempat asal | Jepang |
| Nama merek | YOKOGAWA |
| Sertifikasi | CE ROHS |

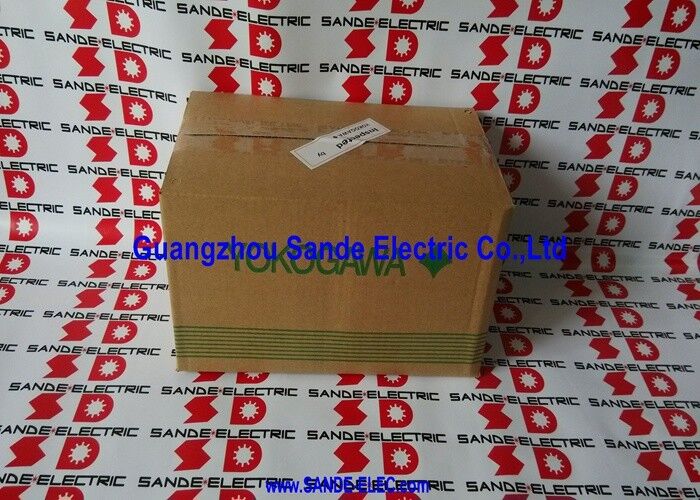

| Nomor model | EJA530A-EAS4N-00DNFU1 |
Yokogawa EJA530A-EAS4N-00DNFU1 adalah pemancar tekanan in-line mount gauge yang dirancang untuk pengukuran tekanan yang dapat diandalkan dalam layanan cairan, gas, dan uap.
Ini mengubah tekanan yang diukur menjadi output DC standar dua kawat 4 ′′ 20 mA dan mendukung pengaturan dan pemantauan jarak jauh melalui komunikasi digital,yang membuatnya sangat cocok untuk pabrik proses modern di mana transmisi analog yang stabil dan diagnostik lapangan praktis diharapkan.
Dalam penggunaan tanaman sehari-hari, EJA530A menonjol karena sederhana daripada rumit.
Hal ini dibangun untuk pemantauan tekanan terus menerus, terintegrasi dengan bersih ke PLC dan DCS loop, dan menawarkan jenis stabilitas jangka panjang yang membantu mengurangi drift terkait pemeliharaan.
Untuk titik tekanan pada sistem utilitas, saluran uap, skid gas, header proses, dan instrumen industri umum,sesuai dengan persyaratan untuk pemancar kompak dengan perilaku pengukuran yang solid dan daya tahan lapangan yang terbukti.
Keuntungan praktis lainnya adalah bahwa platform tidak terbatas pada satu rentang sempit.
Keluarga EJA530A mencakup beberapa rentang kapsul, dari tugas tekanan gauge rendah hingga layanan tekanan tinggi,sehingga dapat dipilih untuk apa saja dari jalur proses yang relatif moderat untuk aplikasi tekanan yang jauh lebih tinggi.
Hal ini membuatnya menjadi pilihan yang fleksibel untuk skid OEM, retrofit pabrik, dan proyek penggantian di mana kecocokan mekanis, kompatibilitas loop, dan stabilitas operasi semuanya penting.
| Artikel | Data |
|---|---|
| Jenis produk | Transmitter tekanan in-line mount gauge |
| Media yang diukur | Cairan, gas, dan uap |
| Sinyal output | Dua kabel 4 ∼ 20 mA DC dengan komunikasi digital |
| Komunikasi | BRAIN atau HART FSK ditumpuk pada sinyal 4 ̇ 20 mA; varian protokol lain ada dalam seri |
| Keakuratan referensi standar | ± 0,2% dari rentang |
| Keakuratan yang lebih tinggi opsional | ± 0,075% rentang untuk kapsul A/B/C dengan opsi HAC; ± 0,12% rentang untuk kapsul D dengan opsi HAC |
| Stabilitas | ± 0,1% dari URL per 12 bulan |
| Damping standar | Konstan waktu peredam amplifier diatur dari 0,2 hingga 64 detik |
| Pilihan respon cepat | Waktu pembaruan 0,125 detik; waktu respons maksimal 0,3 detik dengan konstanta waktu peredam minimum |
| Suhu lingkungan | -40 sampai 85°C; -30 sampai 80°C dengan layar LCD |
| Suhu proses | -40 sampai 120°C |
| Kelembaban lingkungan | 5 sampai 100% RH pada 40°C |
| Tegangan pasokan | 10.5 sampai 42 V DC untuk penggunaan umum; batas yang lebih rendah berlaku untuk beberapa pilihan perlindungan; komunikasi digital membutuhkan setidaknya 16,4 V DC |
| Beban lingkaran | 0 sampai 1335 Ω untuk operasi; dengan pasokan DC 24 V, hingga beban 570 Ω dapat digunakan |
| Pilihan rentang pengukuran | Kapsul A: 10 sampai 200 kPa; B: 0,1 sampai 2 MPa; C: 0,5 sampai 10 MPa; D: 5 sampai 50 MPa |
| Tekanan atas maksimum | A/B: 4 MPa; C: 20 MPa; D: 60 MPa |
| Batas tekanan kerja | A: 200 kPa; B: 2 MPa; C: 10 MPa; D: 50 MPa |
| Perlindungan kandang | IP67, Tipe 4X |
| Efek posisi pemasangan | Miring hingga 90° dapat menyebabkan pergeseran nol hingga 0,27 kPa, dikoreksi dengan penyesuaian nol |
EJA530A ditujukan untuk pengguna yang membutuhkan lebih dari output tekanan dasar.memberikan pengukuran yang stabil pada sistem kontrol, tetap dapat dibaca dan disesuaikan selama pengoperasian, dan mempertahankan kinerja itu dari waktu ke waktu tanpa kalibrasi ulang yang konstan.
Itu adalah di mana platform ini kuat. output analognya akrab dengan hampir semua arsitektur kontrol industri sementara lapisan digital menambahkan akses praktis untuk setup, pengaturan rentang,dan pekerjaan perawatan.
Dari perspektif teknik tanaman, ini adalah jenis pemancar yang cocok secara alami dalam aplikasi tekanan umum tanpa meminta pengguna untuk mendesain ulang loop.
Keluarga EJA530A mendukung rentang tekanan gauge rendah hingga tinggi, memiliki jendela pasokan daya yang luas untuk loop instrumen khas,dan mempertahankan kinerja pengukuran yang stabil dalam kondisi operasi normal.
Untuk integrator dan tim pemeliharaan, yang diterjemahkan ke dalam perencanaan penggantian yang lebih mudah dan kurang ketidakpastian selama startup.
Konsep pemasangan in-line yang kompak juga berharga dalam instalasi di mana ruang pipa sempit atau di mana pemancar tekanan yang dipasang langsung lebih disukai daripada pengaturan yang lebih besar.
Dalam paket skid, sistem gas terkompresi, titik instrumentasi layanan uap, dan jaringan utilitas pabrik,jejak yang lebih kecil dapat menyederhanakan tata letak sementara masih menjaga pemancar cukup kuat untuk paparan industri.
Perumahan ini ditentukan sebagai paduan aluminium cor tembaga rendah dengan perlindungan IP67 / Tipe 4X, yang mendukung penggunaan lapangan di lingkungan yang menuntut.
Sebuah pemancar tekanan hanya berguna jika pembacanya tetap dapat dipercaya setelah berbulan-bulan beroperasi.
Platform EJA530A menangani bahwa dengan akurasi referensi standar ± 0,2% dari rentang dan stabilitas dinyatakan ± 0,1% dari URL per tahun, membantu pengguna mempertahankan umpan balik tekanan berulang untuk kontrol,alarm, dan visibilitas proses.
Kombinasi ini sangat relevan di pabrik di mana pergeseran instrumen dapat menyebabkan gangguan pemeliharaan, inkonsistensi proses, atau keraguan dalam data tren.
Beberapa layanan membutuhkan output cepat untuk mengubah tekanan, sementara yang lain mendapat manfaat dari peredam untuk menghindari sinyal bising yang disebabkan oleh denyut nadi,Turbulensi, atau getaran mekanis.
Pada platform ini, peredam amplifier dapat disesuaikan dari 0,2 hingga 64 detik, dan opsi respons cepat tersedia untuk aplikasi yang membutuhkan perilaku pembaruan yang lebih cepat.Itu memberi insinyur instrumen lebih banyak ruang untuk menyesuaikan pemancar untuk proses yang sebenarnya daripada memaksa proses untuk menyesuaikan respon perangkat tetap.
Di sisi listrik, EJA530A tetap mudah diintegrasikan.
Ini menggunakan loop dua kabel konvensional, menerima jangkauan pasokan DC yang luas, dan mendukung komunikasi digital di atas sinyal analog.yang berarti dapat dimasukkan ke dalam sistem kontrol yang ada dengan gesekan minimal, sementara masih memberikan teknisi akses ke fungsi pengaturan dan pemeliharaan dari sisi instrumen atau melalui host / komunikator yang kompatibel.
Kinerja pemancar yang baik tidak hanya tentang sensor itu sendiri. kualitas instalasi memiliki efek langsung pada stabilitas pembacaan.pemancar umumnya harus dipasang lebih tinggi dari keran tekananJika cairan proses cair atau uap, biasanya harus dipasang lebih rendah dari keran.
Hal ini membantu cairan, gas, atau kondensat yang tidak diinginkan kembali secara alami ke jalur proses daripada mengumpulkan di pipa impuls dan mendistorsi pengukuran.
Tata letak pipa impuls juga perlu diperhatikan.
Manual menentukan bahwa jalur harus diarahkan dengan kemiringan ke atas atau ke bawah,dan bahkan dalam rute horizontal harus memiliki setidaknya kemiringan 1/10 untuk membantu mencegah kondensat atau akumulasi gas.
Rincian semacam ini sering diabaikan, tetapi bisa menjadi perbedaan antara sinyal tekanan yang stabil dan yang terlihat tidak akurat bahkan ketika pemancar itu sendiri berfungsi dengan baik.
Untuk tim komisi, sudut pemasangan adalah poin praktis lainnya.
Rotasi di bidang diafragma tidak memiliki efek, tetapi memiringkan pemancar dapat memperkenalkan pergeseran nol kecil, hingga 0,27 kPa, yang dapat dikoreksi dengan penyesuaian nol.
Dengan kata lain, keterbatasan instalasi yang ringan di lapangan dapat dikelola selama pemangkasan nol yang tepat dilakukan selama startup.
EJA530A cocok untuk pemantauan tekanan proses umum di utilitas, layanan gas terkompresi, boiler dan saluran yang terkait dengan uap, skid proses OEM, dan pipa distribusi pabrik.Karena keluarga mencakup kedua tekanan rentang ukuran sedang dan tinggi, dapat dipilih untuk berbagai tugas industri tanpa meninggalkan ekosistem instrumen 4 ‰ 20 mA yang akrab.
Ini juga merupakan pilihan yang masuk akal jika pengguna menginginkan pemancar tekanan yang mudah diganti, mudah diperiksa, dan mudah dirawat.
Itu sama pentingnya dengan nilai spesifikasi mentah di fasilitas di mana waktu henti, akses pemeliharaan, dan integritas sinyal semua mempengaruhi biaya operasi.
Q1. Apa yang diukur EJA530A, dan di mana biasanya digunakan?
EJA530A adalah pemancar tekanan pengukur untuk cairan, gas, dan uap.
Dalam instalasi nyata, ini umumnya digunakan pada saluran utilitas pabrik, sistem udara terkompresi, skid proses, titik layanan uap,dan tugas pemantauan tekanan lainnya di mana output terus menerus yang stabil diperlukan untuk kontrol atau indikasi.
Q2. Dapatkah EJA530A dihubungkan langsung ke input analog PLC atau DCS?
Ya, itu menggunakan output DC standar dua kabel 4 ′′ 20 mA, jadi cocok dengan loop input analog konvensional yang digunakan oleh PLC, platform DCS, dan perekam.
Ini juga mendukung komunikasi BRAIN atau HART melalui sinyal yang sama, yang berguna untuk pengaturan, jangkauan, dan pemeliharaan tanpa mengubah konsep kabel dasar.
Q3. Apakah kinerja pengukuran cocok untuk kontrol proses industri?
Untuk sebagian besar aplikasi tekanan industri, ya. platform ditentukan pada ± 0,2% akurasi referensi rentang sebagai standar dan ± 0,1% stabilitas URL per tahun,yang merupakan tingkat padat untuk pengukuran proses berkelanjutan, penanganan alarm, dan pemantauan tren rutin di lingkungan pabrik.
Q4. Apa yang harus diperhatikan pengguna selama pemasangan?
Poin yang paling penting adalah ketinggian pemancar relatif terhadap keran tekanan, kemiringan garis impuls, dan penyesuaian nol setelah pemasangan.
Untuk layanan gas, pemancar umumnya dipasang di atas keran; untuk layanan cairan atau uap, umumnya dipasang di bawahnya.Pipa impuls harus mempertahankan kemiringan setidaknya 1/10 untuk mengurangi gas atau kondensat yang terperangkap.
Q5. Apakah EJA530A cocok untuk lingkungan industri yang keras?
Ya, platform EJA530A dirancang untuk tugas industri dengan kemampuan suhu sekitar hingga -40 ° C, suhu proses hingga 120 ° C, dan perlindungan kandang dinilai IP67 / Tipe 4X.
Tergantung pada kapsul yang dipilih, tekanan berlebihan maksimum bisa setinggi 60 MPa, yang memberi keluarga ruang kepala yang berguna untuk layanan tekanan tinggi.
