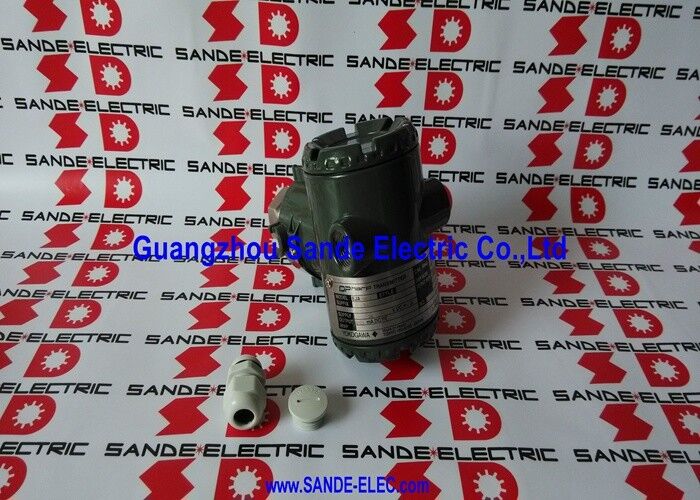

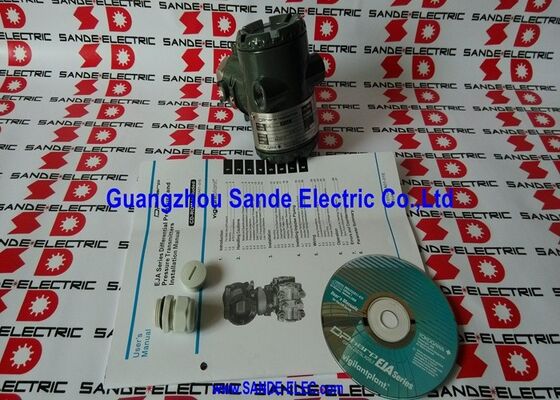

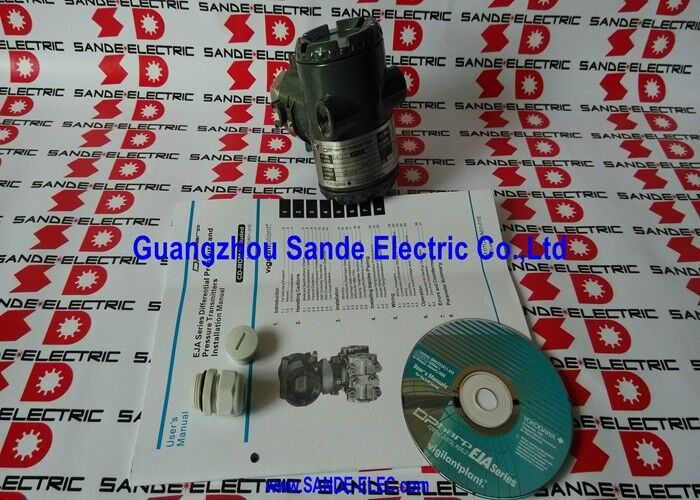

Yokogawa NSPP EJA530A-EAS4N-00DNFU1 EJA530AEAS4N00DNFU1

Yokogawa EJA530A-EAS4N-00DNFU1∙ In-Line Gauge Pressure Transmitter ∙ DPharp Sensor, 0,5 ∙10 MPa Kapsul, BRAIN/HART, 4 ∙20mA, Cast Aluminium Housing, 1/2NPT

Gambaran umum

PeraturanYokogawa EJA530A-EAS4N-00DNFU1adalah pemancar tekanan pengukur in-line dari seri EJA-A Yokogawa, dilengkapi dengan kapsul pengukuran E-range yang mencakup 0,5 hingga 10 MPa (72,5 hingga 1,450 psi).

Ini menerapkan teknologi sensor resonansi silikon DPharp Yokogawa untuk memberikan output DC 4 ′′ 20mA dengan komunikasi digital BRAIN atau HART yang tumpang tindih, dan membawa akurasi referensi ± 0.065% dari rentang kalibrasi yang dikenal seri EJA-A dalam lingkungan pengukuran proses yang menuntut.

Penunjukan "NSPP" mengkonfirmasi kondisi pasokan surplus baru / proyek-pull ¢ instrumen yang dikirim dari pengadaan proyek aslinya, tidak digunakan dan tidak dipasang,biasanya membawa kemampuan konfigurasi penuh dan pengaturan pabrik asli.

Kondisi pasokan ini umum di industri proses di mana proyek melebihi batas, perubahan ruang lingkup pabrik,atau penggantian instrumen meninggalkan surplus stok instrumen yang sepenuhnya ditentukan dalam kemasan asli.

Inti dari EJA530A adalah sensor resonansi DPharp, sebuah elemen silikon monokristal yang merespons tekanan yang diterapkan dengan mengubah frekuensi resonansi struktur getarannya.Karena frekuensi adalah output utama dari elemen sensing, dan frekuensi dapat dihitung secara digital tanpa artefak konversi analog-ke-digital, pemancar DPharp menghindari kesalahan konversi dan drift yang diperkenalkan oleh elemen sensor analog.

Sensor secara langsung menghasilkan sinyal digital yang diproses oleh pemancar dan dikonversi ke output loop 4 ∼ 20 mA dan saluran komunikasi digital secara bersamaan.

Spesifikasi Utama

Teknologi Sensor DPharp Mengapa Sensing Berbasis Frekuensi Penting

Yokogawa memperkenalkan sensor DPharp pada awal 1990-an sebagai pendekatan yang sama sekali berbeda untuk pengukuran tekanan.

Conventional pressure transmitters use a capacitive or piezo-resistive sensing element that produces an analogue voltage or current proportional to applied pressure — a signal that requires analogue-to-digital conversion before the transmitter's electronics can process it.

Setiap tahap rantai konversi itu memperkenalkan kesalahan kecil: drift offset, drift gain, pengambilan kebisingan,dan nonlinearitas yang harus dikompensasi oleh pengkondisian sinyal pemancar dari suhu dan waktu.

DPharp menghilangkan sebagian besar rantai ini frekuensi resonansi sensor silikon monokristal berubah secara proporsional langsung dengan tekanan yang diterapkan,dan frekuensi dihitung secara digital dari output osilator tanpa langkah antarmuka analog.

Pengukuran yang dihasilkan secara inheren lebih linier, lebih stabil, dan kurang sensitif terhadap variasi suhu daripada pendekatan analog yang bersaing.

Tidak adanya histeresis dalam bahan silikon monokristal merupakan keuntungan praktis lainnya:sensor kembali ke output yang sama persis dengan tekanan yang sama diterapkan terlepas dari apakah tekanan naik atau turun, yang tidak selalu dijamin dengan elemen sensor analog yang dapat diformasi.

Dalam EJA530A, inti DPharp ini memberikan akurasi referensi ±0,065% dan akurasi ±0.Stabilitas URL 1% per tahun yang membuatnya cocok untuk jalur proses di mana pengukuran tekanan yang akurat secara langsung mempengaruhi kualitas, keselamatan, atau konsumsi energi.

E Kapsul ¥ 0,5 sampai 10 MPa, Kelas Tekanan Gauge Tinggi

Kapsul pengukuran kisaran E mencakup kisaran tekanan pengukur 0,5 hingga 10 MPa panjang yang berada di atas kapsul kisaran tengah B dan C (2 200 kPa dan 0.2 MPa) dan melayani aplikasi proses tekanan menengah hingga tinggi yang paling umum di pipa minyak dan gas, jalur proses kilang, pembangkit dan distribusi uap, reaktor kimia tekanan tinggi, dan pemantauan sistem hidrolik.

Dalam kisaran 0,5 ∼ 10 MPa kapsul E, pengguna mengkonfigurasi rentang kalibrasi saat mulai beroperasi melalui terminal BRAIN atau komunikator genggam HART.

Transmitter dapat diperpanjang di mana saja dari rentang kalibrasi minimum 0.5 MPa hingga maksimum 10 MPa ∼ rasio turndown yang memberikan fleksibilitas di berbagai tekanan operasi proses yang sebenarnya dalam instrumen yang sama.

Tekanan kerja maksimum (MWP) 25 MPa memberikan toleransi tekanan berlebihan yang substansial di atas kisaran pengukuran,melindungi kapsul dan koneksi proses dari lonjakan tekanan tanpa kerusakan sensor.

The process connection material — SUS316L stainless steel for the connector body and wetted internals — is appropriate for the majority of non-corrosive to mildly corrosive services encountered in general process plant applications.

Untuk layanan yang membutuhkan ketahanan korosi yang lebih tinggi, bagian basah Hastelloy C-276 tersedia dalam varian lain dari seri EJA530A.

4 ¢ 20mA dengan BRAIN / HART ¢ Komunikasi Dual Channel

EJA530A-EAS4N-00DNFU1 mengeluarkan sinyal analog DC standar 4 ′′ 20mA yang mewakili tekanan pengukur yang diukur di seluruh rentang kalibrasi. digital communication data is superimposed on the same two-wire loop using either Yokogawa's BRAIN protocol (compatible with the BT200 BRAIN terminal) or the HART protocol (compatible with HART handhelds and any HART-capable host system).

Protokol BRAIN adalah implementasi fieldbus digital milik Yokogawa yang dikembangkan secara paralel dengan standar HART,dan didukung di seluruh infrastruktur manajemen instrumen Yokogawa termasuk perangkat lunak konfigurator FieldMate.

Kompatibilitas HART memastikan interoperabilitas dengan sistem manajemen aset pihak ketiga, sistem kontrol multiplexer HART,dan komunikasi portabel HART bahwa insinyur instrumen situs yang paling mungkin membawa.

Melalui salah satu saluran digital, operator dapat dari jarak jauh mengkonfigurasi nol pemancar dan rentang, mengatur unit teknik dan damping,Membaca suhu proses dari pengukuran suhu built-in kapsul, mengambil data diagnostik, dan melakukan kalibrasi tanpa mengeluarkan instrumen dari layanan.

Saluran digital juga membawa informasi status diagnosis diri yang dapat dicatat oleh sistem host atau perangkat lunak manajemen aset untuk tujuan pemeliharaan prediktif.

Rumah, Indikator, dan Konfigurasi Lapangan

Rumah penguat aluminium cor memberikan perlindungan lingkungan IP67 (setara dengan NEMA 4X) yang dibutuhkan instrumen yang dipasang di lapangan di lingkungan pabrik proses.

Entrasi listrik 1/2 NPT dua saluran rumah memungkinkan penyaluran kabel terpisah untuk daya / sinyal dan kontinuitas saluran seperti yang diperlukan oleh kode instalasi lokal,dengan satu pintu masuk yang bisa disegel jika koneksi saluran tunggal sudah cukup.

The digital LCD indicator — with push-button range setting capability directly on the instrument — allows local zero and span adjustment and range configuration without connecting a BRAIN terminal or HART communicatorTampilan menunjukkan nilai tekanan yang diukur dalam unit rekayasa yang dapat dikonfigurasi, persentase jangkauan, dan kode status alarm.

Kemampuan konfigurasi pada instrumen ini mengurangi waktu pengoperasian dan menyederhanakan pemeriksaan kalibrasi lapangan ketika komunikator portabel tidak tersedia.

Tutup rumah pemancar dapat diputar dalam 90 derajat, allowing the indicator and terminal block to face the preferred direction after the instrument is mounted on the process connection — a practical installation benefit when mounting orientation is constrained by the adjacent pipework, struktur, atau persyaratan akses.

Aplikasi dan Kompatibilitas Proses

Jangkauan pengukuran tekanan gauge 0,5 ∼ 10 MPa EJA530A dan bagian basah SUS316L membuatnya dapat digunakan di berbagai titik pengukuran proses industri.

Dalam produksi dan transmisi minyak dan gas, ia melayani pemantauan tekanan kepala sumur, kontrol tekanan pipa, pengukuran tekanan separator, dan pemantauan sistem utilitas.

Dalam proses pemurnian dan petrokimia, ia menangani pengukuran tekanan jalur proses dalam aliran yang kompatibel dengan bagian yang dibasahi 316L stainless steel.Sistem pembangkit dan distribusi uap menggunakan EJA530A untuk pemantauan tekanan kepala uap dan pengukuran tekanan air masuk boiler dalam batas suhu dan tekanan kapsulSistem listrik hidrolik dan pneumatik bertekanan tinggi, sistem injeksi air, dan distribusi gas terkompresi melengkapi basis aplikasi umum.

Waktu respons 90ms membuat EJA530A cocok untuk aplikasi loop kontrol tekanan di mana kecepatan respon loop penting cukup cepat untuk kontrol tekanan di sebagian besar aplikasi proses,tanpa risiko overshoot yang dapat diperkenalkan oleh respon ultra-cepat dalam loop kontrol gain tinggi.

FAQ

T1: Apa arti kode kapsul "E", dan berapa rentang tekanan yang tepat?

Kapsul rentang pengukuran E pada EJA530A mencakup rentang rentang kalibrasi minimal 0,5 MPa hingga maksimum 10 MPa (72,5 hingga 1,450 psi).Tekanan kerja maksimum (MWP) tekanan statis maksimum yang dapat ditoleransi kapsul tanpa kerusakan adalah 25 MPa.

Instrumen kalibrasi di pabrik atau di lapangan untuk rentang tertentu dalam kisaran 0,5 ∼ 10 MPa.

Di bawah kapsul 0,5 MPa, kapsul D (0,1 ∼2 MPa) mencakup aplikasi tekanan pengukur rendah; di atas kapsul E,tidak ada kapsul rentang tinggi standar yang ada di EJA530A .

T2: Apa perbedaan antara komunikasi BRAIN dan HART pada EJA530A?

Kedua protokol adalah sinyal digital yang ditumpuk pada loop dua kabel 4 ′′ 20mA yang sama dan membawa konfigurasi dan data diagnostik yang sama.kompatibel dengan terminal BT200 BRAIN Yokogawa dan perangkat lunak FieldMate ?? yang banyak digunakan di fasilitas dengan Yokogawa DCS atau infrastruktur kalibrasi Yokogawa yang ada. HART adalah standar industri terbuka, kompatibel dengan setiap komunikator genggam yang kompatibel dengan HART atau sistem host terlepas dari produsen.

Kedua memungkinkan pengaturan jarak jauh nol / rentang, konfigurasi unit rekayasa, pengaturan peredam, pembacaan diagnostik,dan parameter logging tanpa mengganggu output analog loop.

T3: Bisakah EJA530A-EAS4N-00DNFU1 dikonfigurasi ulang untuk rentang kalibrasi yang berbeda di lapangan?

Ya, nol dan rentang kalibrasi dapat diatur ke nilai manapun dalam kisaran 0,5-10 MPa kapsul E menggunakan terminal BRAIN BT200,atau perangkat lunak konfigurasi FieldMate Yokogawa.

Unit rekayasa, konstanta waktu peredam, arah output (aktif langsung atau terbalik), format tampilan indikator digital, dan mode cut rendah adalah semua parameter yang dapat dikonfigurasi.

Pengaturan nol dan rentang lokal melalui tombol tekan pada indikator digital juga tersedia untuk tugas jarak dasar tanpa komunikator.Kemampuan rekonfigurasi lapangan ini berarti satu instrumen dapat mencakup beberapa titik pengukuran selama masa pakai tanpa kembali ke pabrik.

P4: Apa itu DPharp dan mengapa Yokogawa menggunakannya alih-alih elemen sensing kapasitif konvensional?

DPharp adalah teknologi sensor tekanan milik Yokogawa berdasarkan sensor resonansi silikon monokristal.dan frekuensi itu dihitung secara digital langsung dari osilator tidak diperlukan langkah konversi analog ke digital.

Hal ini menghindari kesalahan konversi, drift suhu, dan histeresis yang dimasuki oleh elemen sensing kapasitif melalui rantai sinyal analog.

Hasilnya adalah linearitas yang lebih baik, efek suhu yang lebih sedikit, dan tidak ada histeresis ¢ sensor kembali ke output yang sama pada tekanan yang sama terlepas dari arah perubahan tekanan.Keakuratan referensi 065% dan ±0Stabilitas URL / tahun 0,1% dari EJA530A adalah konsekuensi langsung dari karakteristik sensor DPharp.

Q5: Interval pemeliharaan apa yang dibutuhkan EJA530A, dan apa arti spesifikasi stabilitas jangka panjang dalam prakteknya?

Spesifikasi stabilitas URL ± 0,1% per tahun berarti drift kalibrasi pemancar tetap berada dalam rentang tersebut dalam kondisi operasi normal untuk setiap tahun layanan, tanpa kalibrasi ulang.

Many plants use this specification to extend calibration intervals beyond the traditional annual cycle — in applications where the process conditions are stable and the measurement is not safety-critical, interval kalibrasi dua sampai empat tahun dapat didukung dengan tingkat stabilitas ini, mengurangi total biaya kepemilikan.

Kemampuan penyampaian diri pemancar secara terus menerus memantau kesehatan sensor dan amplifier dan sinyal kesalahan perangkat keras melalui saluran komunikasi digital dan tampilan indikator alarm,sehingga degradasi yang akan mempengaruhi kualitas pengukuran dapat dideteksi antara pemeriksaan kalibrasi terjadwal.
