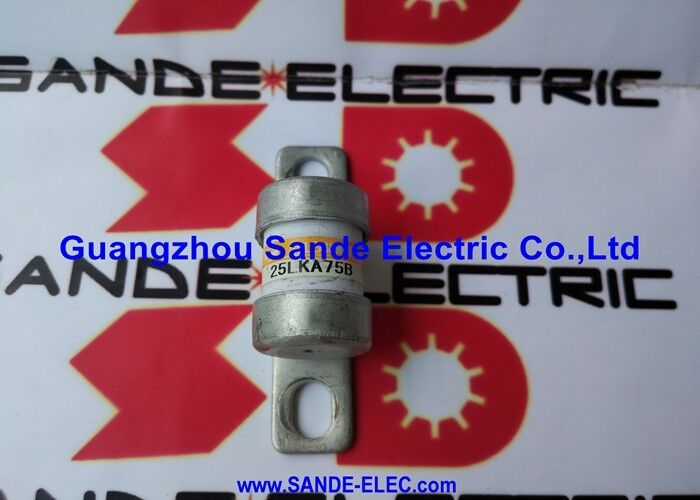

Kyosan Clearup Fuse 25LKA75B

HINODE 25LKA75B | Sekering Perlindungan Semikonduktor Bertindak Cepat — Pemutusan 75A / AC250V / DC350V / 100kA / Pusat 57,5mm / 44mm / I²t Pra-busur 360 A²s

Sekring untuk Semikonduktor — Mengapa Sekering Standar Tidak Memenuhi Syarat

Pemutus sirkuit konvensional dan sekering lambat melindungi kabel dan motor. Mereka beroperasi dalam waktu puluhan hingga ratusan milidetik setelah kelebihan beban dimulai. Untuk perangkat semikonduktor — IGBT, thyristor, MOSFET, dan dioda pada inverter, penggerak, dan catu daya — waktu reaksinya terlalu lambat.

Perangkat semikonduktor dapat dihancurkan oleh arus gangguan dalam hitungan mikrodetik, jauh sebelum perangkat pelindung konvensional mulai terbuka. Sekering semikonduktor berkecepatan tinggi

25LKA75B diberi peringkat dan diuji untuk kecepatan pembersihan sub-siklus. Sekring memutus arus gangguan dalam sebagian setengah siklus AC, sebelum semikonduktor menyerap cukup energi untuk rusak.

25LKA75B adalah peringkat arus 75A dalam seri 25LKA/25LKB, menargetkan inverter kecil hingga menengah, UPS, dan sirkuit catu daya yang beroperasi hingga 250VAC atau 350VDC.

Spesifikasi Utama

I²t — Angka Kritis untuk Koordinasi Semikonduktor

Nilai I²t adalah energi yang dilepaskan sekering selama terjadi gangguan - integral kuadrat arus dari waktu ke waktu mulai dari awal gangguan hingga gangguan rangkaian. Ini adalah angka yang digunakan produsen perangkat semikonduktor untuk menentukan kemampuan ketahanan komponennya.

Untuk 25LKA75B:

• Pra-busur I²t = 360 A²s— energi yang dilepaskan dari awal gangguan hingga peleburan elemen sekering. Ini adalah tolok ukur koordinasi energi minimum dengan peringkat puncak I²t semikonduktor terlindung.
• Jumlah I²t = 2.100 A²s— energi dari kesalahan mulai melalui kepunahan busur. Ini adalah energi total yang harus ditahan oleh sirkuit yang dilindungi selama peristiwa pembersihan penuh.

Dalam desain yang terkoordinasi dengan baik, nilai I²t semikonduktor (dari lembar datanya) harus melebihi total I²t sekeringnya. Total I²t 25LKA75B sebesar 2.100 A² menentukan peringkat semikonduktor maksimum yang diperlukan untuk koordinasi pada 75A.

Skenario Aplikasi

Perlindungan penggerak kecepatan variabel (inverter):Penyearah inverter PWM 250VAC atau modul IGBT yang dilindungi oleh sekering 25LKA75B di sisi input AC atau bus DC. Kecepatan kliring yang cepat mencegah kegagalan IGBT pada peristiwa hubung singkat; nilai I²t 360/2.100 A²s dikoordinasikan dengan ketahanan I²t yang ditentukan IGBT.

Perlindungan masukan UPS:Jembatan penyearah semikonduktor sistem UPS dilindungi oleh sekering 25LKA75B. Respons kerja cepat melindungi dioda penyearah terhadap arus gangguan selama pengisian baterai atau peristiwa transien masukan.

Perlindungan thyristor catu daya:Catu daya penyearah terkontrol menggunakan thyristor (SCR) pada suplai 250VAC. 25LKA75B memberikan perlindungan pembersihan cepat yang diperlukan thyristor jika terjadi kesalahan.

Pertanyaan Umum

Q1: Berapa arus sekering minimum untuk 25LKA75B?

Seri 25LKA memiliki peringatan: penyalaan kembali busur api dapat terjadi jika arus sekering kurang dari 8 kali arus pengenal sekering. Untuk 25LKA75B (75A), artinya sekring hanya boleh diandalkan untuk arus gangguan minimal 600A. Di bawah tingkat ini, busur setelah peleburan elemen sekering mungkin tidak dapat padam dengan baik. Untuk sirkuit di mana arus gangguan bisa turun di bawah nilai 8×, sekering harus digunakan bersama dengan perangkat pelindung lainnya.

Q2: Apa perbedaan antara 25LKA75B dan 25LKA75SB?

25LKA75SB adalah versi dengan indikator sekering — sakelar mikro dapat dipasang pada mekanisme indikator. Ketika sekring terbuka (putus), saklar mikro indikator berubah status, memberikan sinyal listrik eksternal yang dapat dideteksi oleh sistem kontrol. 25LKA75B (unit ini) tidak memiliki indikator. Jika status putus sekring harus diberi sinyal kembali ke sistem pemantauan, 25LKA75SB ditentukan; jika inspeksi visual cukup, 25LKA75B digunakan.

Q3: Dapatkah 25LKA75B digunakan dalam aplikasi bus DC di atas 350VDC?

Tidak. Tegangan pengenal DC adalah 350VDC (spesifikasi TUV) atau 400VDC (spesifikasi UL, 50kA). Untuk aplikasi bus DC di atas 400VDC — seperti drive 480/600VAC dengan bus DC 650–800VDC — sekering dengan nilai tegangan DC yang lebih tinggi dari seri berbeda (seperti seri 660GHK atau 850GHK HINODE) ​​harus ditentukan. Menerapkan sekering dengan nilai 350/400VDC pada sirkuit bus DC yang lebih tinggi berisiko mengalami kegagalan dalam memutus arus gangguan dan mengakibatkan kebakaran atau kerusakan peralatan.

Q4: Bagaimana 25LKA75B dipasang secara fisik?

Pemasangan 25LKA75B menggunakan sambungan baut pada dua ujung terminal yang dipisahkan oleh jarak tengah 44mm. Panjang total 57,5 ​​mm dan bagian tengah baut 44 mm sesuai dengan blok dudukan sekering semikonduktor standar yang dirancang untuk kelas sekering ini. Pastikan arus pengenal, tegangan, dan dimensi pusat baut dudukan sekering sesuai dengan spesifikasi fisik 25LKA75B sebelum pemasangan.

Q5: Apa hubungan antara HINODE dan KYOSAN pada sekering ini?

HINODE Electric Co., Ltd. (日出電気) dan nama merek warisan KYOSAN keduanya mengacu pada produk dari produsen yang sama. Beberapa daftar distributor dan dokumentasi peralatan lama menyebut sekering ini sebagai KYOSAN 25LKA75B. Kedua nama tersebut mengacu pada produk sekering fisik yang sama — HINODE adalah nama perusahaan dan sebutan merek saat ini.
