Omron E2EQ-X7D1-M1GJ | Sensor Proksimitas Induktif Tahan Percikan — Dilapisi Fluororesin M18, 7mm NO, DC 2-Kabel, 500Hz, IP67, Konektor Pigtail M12

Gambaran Umum

The Omron E2EQ-X7D1-M1GJ adalah sensor proksimitas induktif tahan percikan — varian seri E2EQ dari desain M18 E2E standar, dibedakan oleh lapisan fluororesin yang diaplikasikan pada permukaan penginderaan dan muka housing. Lapisan itulah yang menjadi alasan keberadaan sensor ini.

Dalam aplikasi pengelasan busur robotik dan manual, tetesan logam panas yang terlontar dari kolam las mendarat di segala sesuatu dalam jarak beberapa meter dari busur: perlengkapan, perkakas, kabel, dan sensor. Pada sensor konvensional dengan muka kuningan atau baja tahan karat polos, tetesan ini mendingin dan memadat, menempel pada permukaan.

Setelah lapisan percikan yang terakumulasi cukup tebal, hal itu mengganggu medan elektromagnetik sensor dan menyebabkan kegagalan deteksi — atau proses penghilangan percikan menggores permukaan penginderaan dan mengubah celah. Pada permukaan berlapis fluororesin, tetesan yang memadat tidak menemukan cengkeraman.

Karakteristik anti-lengket lapisan memungkinkan percikan dibersihkan atau diketuk dengan bersih, permukaan di bawahnya tidak rusak, dan kinerja deteksi tetap sama.

Sensor membawa semua spesifikasi E2E standar untuk konfigurasi terlindung M18 7mm: output NO 2-kabel DC, rentang operasi 10–30V, frekuensi switching 500Hz, indikator LED ganda, dan penyegelan tahan minyak IP67.

Pigtail 0,3m dengan konektor M12 IEC adalah format koneksi yang memungkinkan sensor diganti tanpa memasuki kabel mesin — lepaskan M12 di ujung pigtail, masukkan pengganti ke lubang pemasangan, sambungkan kembali, selesai.

Di sel pengelasan di mana sensor habis karena akumulasi percikan sesuai jadwal dan kecepatan penggantian memengaruhi waktu aktif sel, susunan konektor ini adalah fitur perawatan praktis.

Spesifikasi Utama

Lapisan Fluororesin — Masalah Percikan Terpecahkan dalam Material

Pengelasan busur menghasilkan percikan ketika logam cair dikeluarkan dari kolam las — konsekuensi dari ketidakstabilan busur, kecepatan umpan kawat yang salah, atau komposisi kimia logam dasar. Bahkan dalam proses pengelasan yang dioptimalkan, beberapa produksi percikan tidak dapat dihindari.

Pertanyaan bagi perancang mesin bukanlah apakah percikan akan mendarat di sensor, tetapi apa yang akan terjadi ketika itu terjadi.

Polimer fluororesin (secara kimia mirip dengan PTFE) memiliki energi permukaan yang sangat rendah sehingga tetesan logam cair tidak dapat membasahi permukaan — mereka tiba, mendingin, dan duduk di lapisan tanpa membentuk ikatan metalurgi atau mekanis. Hasilnya adalah percikan yang tersapu daripada menumpuk.

Seri E2EQ Omron menerapkan lapisan ini pada muka penginderaan dan ujung bodi sensor — area yang menghadap zona las dan menerima fluks tetesan tertinggi selama siklus pengelasan.

Sensor proksimitas standar di lingkungan pengelasan biasanya memerlukan penghilangan percikan harian atau per giliran untuk mempertahankan deteksi yang andal. E2EQ-X7D1-M1GJ memperpanjang interval ini secara signifikan, mengurangi beban perawatan dan risiko kerusakan muka penginderaan selama pembersihan.

Ini tidak membuat sensor kebal terhadap akumulasi percikan yang berat dan berkelanjutan — dalam proses yang sangat intensif percikan, pembersihan ringan secara teratur masih merupakan praktik yang baik — tetapi upaya tersebut berkurang drastis dibandingkan dengan alternatif yang tidak dilapisi.

Koneksi Pigtail M12 — Penggantian Cepat di Sel Pengelasan

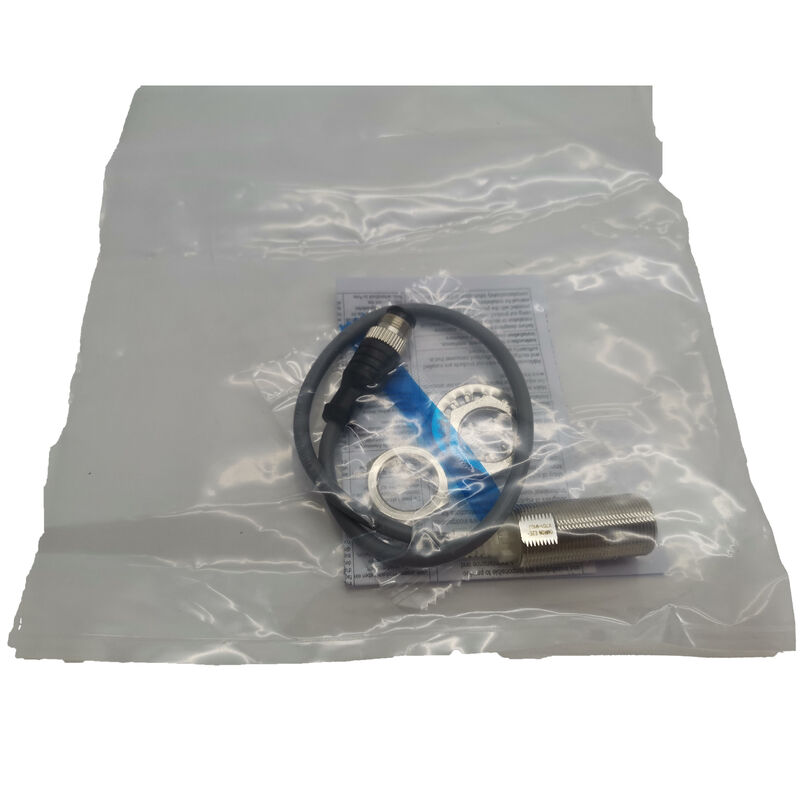

Kabel pigtail 0,3m keluar dari bodi sensor dan berakhir pada konektor lapangan yang diatur M12 IEC. Di dalam mesin, kabel M12 yang cocok berjalan dari panel kontrol atau kotak persimpangan dan terhubung ke konektor ini.

Pemasangan sensor terdiri dari memasang sensor ke lubang pemasangannya, mengunci dengan mur M12, dan menyambungkan konektor M12 — operasi dua menit yang dapat dilakukan oleh teknisi perawatan tanpa alat listrik atau akses panel.

Ketika sensor akhirnya memerlukan penggantian, prosesnya terbalik dalam dua menit yang sama.

Kabel mesin tetap di tempatnya; hanya unit pigtail sensor yang ditukar.

Ini penting di sel pengelasan otomatis di mana penggantian sensor yang rusak selama pergantian giliran adalah targetnya, dan di mana mengakses strip terminal di dalam penutup listrik yang terkunci selama jendela produksi bukanlah pilihan.

Indikator LED Ganda di Lingkungan Pengelasan

LED output merah dan LED rentang pengaturan hijau pada E2EQ-X7D1-M1GJ memberikan konfirmasi komisioning dan operasional yang sama seperti sensor E2E indikator ganda lainnya.

Di lingkungan sel pengelasan, di mana sensor biasanya dipasang dekat dengan perlengkapan las, visibilitas LED memungkinkan teknisi yang berdiri di pintu sel untuk mengonfirmasi sensor mendeteksi dengan benar tanpa memasuki sel atau memeriksa layar diagnostik PLC. Keadaan ON/OFF LED merah mencerminkan setiap siklus penutupan dan pembukaan perlengkapan; kilatan yang hilang pada titik yang diharapkan dalam siklus menunjukkan masalah deteksi saat sel masih berjalan.

FAQ

Q1: Bagaimana lapisan fluororesin memengaruhi jarak penginderaan sensor?

Lapisan fluororesin diaplikasikan sebagai lapisan tipis di atas muka penginderaan — ketebalannya tidak mengubah jarak penginderaan nominal 7mm secara terukur.

Lapisan ini transparan secara elektrik pada frekuensi yang digunakan oleh sirkuit penginderaan induktif, sehingga kinerja deteksi target identik dengan varian E2E-X7D1 yang tidak dilapisi.

Jarak pengaturan 0–5,6mm tetap menjadi rentang pemasangan yang valid. Tidak diperlukan penyesuaian celah penginderaan saat mengganti E2EQ dengan E2E standar.

Q2: Bisakah akumulasi percikan sepenuhnya memblokir kemampuan penginderaan E2EQ-X7D1-M1GJ?

Lapisan tipis percikan yang memadat pada permukaan fluororesin tidak secara signifikan memengaruhi penginderaan karena: (a) percikan logam menghantarkan medan induktif dan bahkan dapat sedikit memperluas medan; dan (b) lapisan yang terakumulasi tetap terikat secara longgar dan dapat dibersihkan dengan lap ringan di antara siklus.

Akumulasi yang sangat berat selama banyak siklus tanpa pembersihan apa pun pada akhirnya dapat mengurangi penetrasi medan ke target — LED rentang pengaturan hijau yang mati atau berkedip selama siklus perlengkapan adalah indikator praktis bahwa muka sensor perlu dibersihkan.

Q3: Apakah konektor M12 pada E2EQ-X7D1-M1GJ diberi peringkat untuk lingkungan sel pengelasan?

Konektor M12 diberi peringkat IP67 saat terpasang. Di sel pengelasan, konektor harus diposisikan menjauh dari zona percikan langsung — pigtail 0,3m memberikan jarak perutean untuk mencapai ini.

Bodi konektor biasanya tidak dilapisi fluororesin, sehingga akumulasi percikan yang berat pada konektor yang terbuka dapat menyebabkan degradasi penyegelan seiring waktu. Rutekan pigtail sehingga konektor M12 berada di belakang pelindung atau di saluran perutean kabel yang terlindungi jika memungkinkan.

Q4: Apa objek penginderaan standar untuk sensor ini, dan mengapa lebih kecil dari diameter bodi M18?

Objek penginderaan standar (pelat besi 18 × 18 × 1mm) ditentukan untuk mencocokkan area medan penginderaan efektif sensor terlindung M18.

Medan penginderaan memproyeksikan dari muka penginderaan dalam kerucut yang diameter efektifnya pada jarak penginderaan nominal (7mm) kira-kira 18mm — cocok dengan dimensi target standar. Target yang lebih kecil menghasilkan jarak penginderaan efektif yang sebanding lebih pendek; target yang lebih besar menghasilkan hasil yang mendekati 7mm yang terukur.

Untuk target yang lebih kecil dari standar, uji titik switching aktual dalam pemasangan.

Q5: Bisakah E2EQ-X7D1-M1GJ menggantikan E2E-X7D1-M1GJ secara langsung dalam pemasangan yang ada?

Ya. Varian E2EQ dan E2E dari X7D1-M1GJ berbagi dimensi bodi M18 × 1mm yang sama, jarak penginderaan, output NO 2-kabel DC, pigtail konektor M12 IEC, frekuensi 500Hz, dan perlindungan IP67. Satu-satunya perbedaan fisik adalah lapisan fluororesin pada E2EQ.

Tidak diperlukan penyesuaian kabel, parameter PLC, atau celah mekanis saat mengganti satu dengan yang lain. Gunakan E2EQ di lingkungan pengelasan; E2E di aplikasi non-pengelasan di mana lapisan tahan percikan tidak diperlukan.
