FANUC A02B-0281-C120 | Unit MDI Tipe Terpisah — Mesin Bubut CNC / Tata Letak Horizontal / Bahasa Inggris / Format Kunci Kecil

Nomor Bagian:A02B-0281-C120

Pabrikan:FANUC Corporation (Jepang)

Jenis Produk:Unit MDI — Tipe Terpisah (Berdiri Sendiri)

Seri:A02B-0281

Lapisan Input Operator untuk Kontrol CNC Stand-Alone FANUC

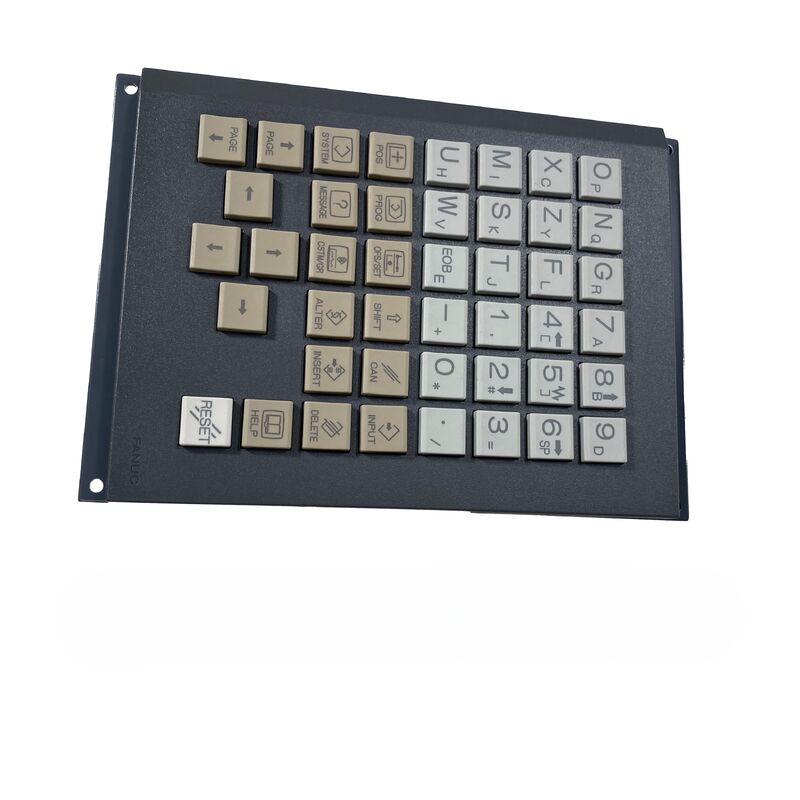

A02B-0281-C120 adalah unit MDI (Input Data Manual) tipe terpisah untuk kontrol CNC seri FANUC i dalam konfigurasi yang berdiri sendiri — keypad fisik yang digunakan oleh operator mesin dan teknisi pengaturan untuk memasukkan program CNC, memodifikasi parameter, menggerakkan sumbu, dan mengelola fungsi mesin.

Kontrol CNC seri FANUC i terbagi menjadi dua konfigurasi fisik: tipe terpasang LCD, dimana layar dan MDI digabungkan dalam satu unit, dan tipe berdiri sendiri, dimana layar CNC merupakan unit terpisah dan MDI merupakan keypad terpisah. A02B-0281-C120 adalah MDI yang berdiri sendiri — dipasang pada panel mesin di lokasi yang sesuai dengan ergonomi operator, dihubungkan kembali ke unit kontrol CNC.

Sebutan "berputar horizontal" mendefinisikan orientasi tata letak keyboard untuk peralatan mesin bubut (berputar). Pada mesin bubut, panel operator biasanya menghadap operator secara horizontal di depan zona kerja — pengaturan kunci pada MDI ini dioptimalkan untuk orientasi tersebut. Ini berbeda dengan varian MDI pusat permesinan (tipe M) yang menggunakan konfigurasi tata letak berbeda.

Spesifikasi Utama

Varian Akhiran — Konfirmasi Sebelum Memesan

A02B-0281-C120 ada dalam beberapa konfigurasi sufiks yang menentukan kumpulan kunci yang tepat:

Akhiran menentukan tombol mana yang ada secara fisik dan diberi label pada papan tombol. Konfirmasikan akhiran MDI yang terpasang dari labelnya sendiri sebelum memesan — akhiran yang salah cocok dengan CNC secara mekanis tetapi memberikan label dan fungsi kunci yang berbeda.

Pertanyaan Umum

Q1: Apa perbedaan antara MDI tipe terpisah dan MDI yang dipasang di LCD?

Pada tipe i-series CNC yang dipasang di LCD, tampilan dan keypad MDI digabungkan dalam satu unit terintegrasi. Pada tipe yang berdiri sendiri, layar dan MDI terpisah — MDI (A02B-0281-C120) dihubungkan ke unit kontrol CNC melalui kabel dan dipasang secara terpisah. Konfigurasi asli mesin menentukan jenis mana yang benar; MDI yang berdiri sendiri tidak dapat menggantikan MDI tipe yang dipasang di LCD, dan sebaliknya.

Q2: Apakah A02B-0281-C120 kompatibel dengan pusat permesinan dan mesin bubut?

-C120 dikonfigurasikan secara khusus untuk mesin bubut CNC (pembubutan) dalam tata letak horizontal. Varian pusat permesinan MDI menggunakan nomor komponen berbeda dalam seri A02B-0281. Memasang MDI tipe putar pada pusat permesinan dapat menyebabkan ketidaksesuaian fungsi tombol. Verifikasi jenis mesin sebelum memesan.

Q3: MDI tidak menunjukkan respons saat tombol ditekan. Bagaimana kesalahannya didiagnosis?

Periksa sambungan kabel antara MDI dan unit kontrol CNC — kabel yang longgar atau rusak adalah penyebab paling umum kegagalan MDI. Periksa PCB konektor A20B-1008-0510 yang disertakan dengan unit apakah ada tanda-tanda kerusakan. Jika kabel dan konektornya dipastikan baik, maka keypad MDI sendiri perlu diganti.

Q4: Apakah A02B-0281-C120 menyertakan konektor PCB?

Ya. Unit ini dilengkapi dengan konektor PCB kecil (A20B-1008-0510) yang menangani antarmuka antara keypad MDI dan kabel CNC. Pastikan konektor PCB disertakan dan tidak rusak saat memeriksa unit bekas atau kelebihan.

Q5: Seri CNC apa yang kompatibel dengan A02B-0281-C120?

Seri MDI A02B-0281 dirancang untuk kontrol CNC seri FANUC i dalam konfigurasi yang berdiri sendiri — Seri 16i, 18i, 21i, 0i, dan model seri i terkait yang menggunakan arsitektur MDI terpisah. Kompatibilitas tergantung pada model CNC tertentu dan konfigurasi panel kontrol. Konfirmasikan penunjukan model FANUC CNC mesin sebelum memesan.
