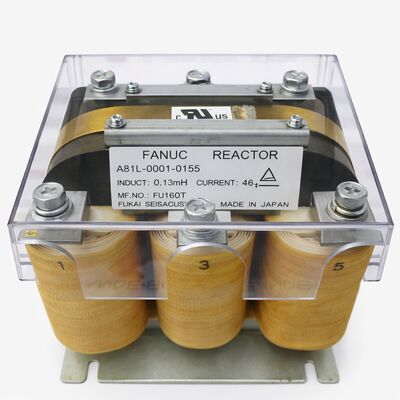

A81L-0001-0155 Fanuc AC Reaktor Motor Servo A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 | Reaktor Saluran AC 3-Fasa — 46A, 0,13mH, 240V, Perlindungan Drive CNC

Nomor Suku Cadang: A81L-0001-0155

Seri: A81L-0001

Tipe: Reaktor Saluran AC 3-Fasa

Asal: Jepang

Kondisi: Baru / Surplus / Bekas Tersedia

Gambaran Umum

Fanuc A81L-0001-0155 adalah reaktor saluran AC 3-fasa dengan rating 46A dengan induktansi 0,13mH dan 240V AC, digunakan dalam sistem drive servo dan spindle CNC Fanuc sebagai komponen kualitas daya pasif antara suplai listrik masuk dan input daya kabinet drive.

Ukurannya fisik kecil untuk rating arusnya — diambil dari layanan, unit jenis ini beratnya sekitar 9 pon — dan bekerja tanpa suara, tanpa bagian yang bergerak, tanpa koneksi daya sendiri, dan tanpa konfigurasi yang diperlukan.

Apa yang dilakukannya lugas namun penting. Tiga induktor — satu per fasa — secara seri dengan suplai AC menciptakan impedansi terkontrol yang membatasi arus lonjakan saat drive dinyalakan, meredam transien tegangan sebelum mencapai tahap penyearah drive, dan mengurangi arus harmonik yang dihasilkan oleh sirkuit switching drive kembali ke suplai. Tidak ada fungsi-fungsi ini yang menghasilkan efek dramatis yang langsung terlihat.

Nilainya terakumulasi selama berbulan-bulan dan bertahun-tahun siklus daya, gangguan tegangan, dan jam operasional — memperpanjang masa pakai dioda penyearah, kapasitor bus DC, dan infrastruktur distribusi suplai dengan cara yang tidak akan dilakukan oleh reaktor yang hilang.

Dikonfirmasi terpasang pada pusat permesinan vertikal Fanuc Fortune VMC-55 dan platform kontrol FANUC 0i-MC yang serupa, A81L-0001-0155 adalah reaktor yang ditentukan dengan benar untuk sistem drive yang dilindunginya.

Seri A81L-0001 mencakup berbagai rating arus dan induktansi di berbagai konfigurasi drive Fanuc — akhiran 0155 mengidentifikasi unit 46A / 0,13mH / 240V spesifik ini.

Spesifikasi Utama

46A, 0,13mH — Membaca Spesifikasi

Rating arus dan nilai induktansi bersama-sama menentukan apa yang dilakukan reaktor dan sistem drive apa yang seharusnya digunakan. Rating 46A adalah kapasitas arus berkelanjutan — arus input AC agregat dari modul servo dan spindle yang disuplai, ditarik dari suplai listrik di bawah beban operasi normal.

Pada sistem drive Fanuc multi-sumbu, arus agregat tersebut mencakup semua sumbu yang berjalan secara bersamaan di bawah kondisi beban pemesinan yang khas, bukan hanya sumbu individu terberat.

Induktansi 0,13mH berada di antara A81L-0001-0155 dan reaktor lain dalam seri A81L yang sama.

Induktansi yang lebih tinggi memberikan redaman harmonik yang lebih kuat dan pembatasan lonjakan yang lebih efektif — tetapi juga menimbulkan penurunan tegangan yang lebih besar melintasi reaktor pada arus terukur penuh.

Nilai 0,13mH mewakili induktansi yang ditentukan oleh insinyur Fanuc sesuai untuk sistem drive yang reaktor ini ditentukan untuknya: perlindungan yang cukup untuk memperpanjang masa pakai komponen drive secara berarti, tanpa penurunan tegangan yang cukup untuk menarik tegangan bus DC di bawah ambang batas operasi drive di bawah permintaan puncak.

Rating tegangan 240V mengonfirmasi reaktor ini dirancang untuk tegangan suplai tiga fasa 200–240VAC yang digunakan dengan sistem drive kelas Fanuc 200V secara global.

Ini tidak diberi rating untuk sistem tiga fasa 400V atau 480V — yang memerlukan reaktor kelas tegangan lebih tinggi dari keluarga A81L yang sama.

Apa yang Dilindungi Reaktor dan Mengapa Menghapusnya Menciptakan Risiko

Setiap amplifier servo dan spindle Fanuc berisi jembatan penyearah — biasanya serangkaian modul dioda — yang mengubah listrik AC masuk menjadi tegangan bus DC yang digunakan oleh tahap inverter drive untuk menggerakkan motor. Dioda penyearah tersebut berada langsung di jalur dua kategori tekanan listrik yang dibatasi oleh reaktor saluran:

Arus lonjakan saat dinyalakan. Ketika kapasitor bus DC drive tidak terisi pada saat daya diterapkan, mereka menarik lonjakan arus besar dari suplai.

Dengan reaktor dalam sirkuit, induktor menahan kenaikan arus yang cepat dan memungkinkan kapasitor mengisi daya secara bertahap.

Tanpa reaktor, setiap siklus daya memberikan lonjakan penuh yang tidak terbatas ke dioda penyearah — peristiwa tekanan yang, diulang ribuan siklus daya selama masa pakai mesin, berkontribusi pada degradasi penyearah secara bertahap.

Transien tegangan dari lingkungan jaringan listrik. Suplai jaringan industri membawa transien tegangan cepat dari switching kontaktor, start motor di dekatnya, dan peristiwa switching utilitas. Transien ini muncul di input drive sebagai lonjakan tegangan yang naik cepat.

Induktansi reaktor membatasi laju kenaikan tegangan, memberikan waktu bagi sirkuit perlindungan input drive untuk merespons.

Tanpa pembatasan ini, transien mencapai penyearah dan kapasitor bus DC pada laju perubahan penuhnya.

Menjalankan sistem drive Fanuc tanpa reaktor salurannya yang ditentukan secara operasional dimungkinkan tetapi menghilangkan kedua mekanisme perlindungan.

Pada mesin produksi yang diharapkan beroperasi selama bertahun-tahun, pilihan tersebut menukar biaya komponen arus kecil dengan kegagalan modul drive berbiaya lebih tinggi yang datang tanpa peringatan.

Penempatan dan Pemasangan

A81L-0001-0155 dipasang secara seri dengan ketiga fasa suplai listrik AC, antara pemutus sirkuit utama atau pemutus sekering dan terminal input AC Modul Catu Daya Fanuc (PSM) atau bus input daya servo utama.

Tiga konduktor listrik melewati tiga kumparan induktor reaktor sebelum mencapai input drive. Tidak ada koneksi kontrol, tidak ada parameter konfigurasi, dan tidak ada persyaratan catu daya untuk reaktor itu sendiri — sepenuhnya pasif.

Koneksi terminal reaktor membawa arus listrik penuh secara terus menerus di bawah beban. Ukuran kabel di sisi suplai dan beban reaktor harus sesuai dengan arus terukur 46A. Torsi koneksi terminal harus diverifikasi sesuai spesifikasi terminal reaktor saat pemasangan — koneksi yang longgar pada tingkat arus terukur menghasilkan pemanasan lokal pada terminal yang tidak diperhitungkan oleh desain kumparan reaktor dan yang tidak akan terlihat sampai koneksi mulai menurun.

Catatan Pengadaan

A81L-0001-0155 tersedia melalui pasar MRO dan surplus Fanuc dalam kondisi baru, surplus, dan bekas. Saat mengevaluasi unit bekas, periksa koneksi terminal untuk perubahan warna atau kerusakan akibat panas, verifikasi ketiga kumparan utuh (pemeriksaan resistansi sederhana mengonfirmasi kontinuitas), dan konfirmasikan nilai induktansi dengan meter LCR jika riwayat servis unit tidak diketahui.

Reaktor tidak memiliki mekanisme keausan bawaan — unit dalam kondisi fisik yang baik dengan kumparan utuh akan berkinerja identik dengan unit baru.

Konfirmasikan akhiran yang benar sebelum memesan.

Seri A81L-0001 mencakup berbagai nilai arus dan induktansi di berbagai konfigurasi sistem drive. Akhiran 0155 secara spesifik mengidentifikasi spesifikasi 46A / 0,13mH — akhiran yang berdekatan dalam seri yang sama membawa rating yang berbeda dan bukan pengganti yang setara.

FAQ

Q1: Konfigurasi mesin CNC Fanuc mana yang menggunakan A81L-0001-0155?

Reaktor ini telah dikonfirmasi terpasang pada pusat permesinan vertikal yang dikontrol Fanuc termasuk Fortune VMC-55 dengan kontrol FANUC 0i-MC. Lebih luas lagi, A81L-0001-0155 adalah reaktor yang ditentukan dengan benar untuk konfigurasi drive CNC Fanuc di mana arus input AC agregat berada di kelas 46A — biasanya sistem servo multi-sumbu kelas menengah dengan persyaratan daya drive servo dan spindle gabungan yang termasuk dalam rating berkelanjutan 46A reaktor ini.

Q2: Bisakah sistem drive beroperasi tanpa reaktor saluran terpasang?

Drive akan berfungsi tanpa reaktor dalam jangka pendek, tetapi melakukannya menghilangkan pembatasan lonjakan dan redaman transien yang disediakannya. Setiap siklus daya memberikan arus lonjakan yang tidak terbatas ke dioda penyearah. Transien tegangan pada jaringan listrik mencapai input drive pada laju perubahan penuh.

Seiring waktu, tekanan ini mempercepat degradasi penyearah dan penuaan kapasitor bus DC. Konsekuensi praktisnya muncul sebagai kegagalan drive prematur — biasanya tanpa peringatan — daripada masalah operasional langsung. Mengganti modul amplifier drive jauh melebihi biaya pemeliharaan reaktor.

Q3: Apakah A81L-0001-0155 dapat dipertukarkan dengan A81L-0001-0156 atau A81L-0001-0157?

Tidak — tanpa verifikasi teknik. 0156 diberi rating 62A / 0,14mH dan 0157 pada 110A / 0,07mH. Setiap akhiran sesuai dengan konfigurasi sistem drive tertentu dengan persyaratan arus dan induktansi agregat yang berbeda.

Menggunakan reaktor yang ukurannya terlalu kecil (rating arus lebih rendah) berisiko arus berlebih yang berkelanjutan melalui kumparan. Menggunakan nilai induktansi yang berbeda mengubah karakteristik perlindungan harmonik dan lonjakan. Selalu cocokkan akhiran nomor suku cadang persis dengan spesifikasi sistem drive.

Q4: Bagaimana cara memverifikasi A81L-0001-0155 bekas sebelum pemasangan?

Periksa koneksi terminal untuk perubahan warna akibat panas atau perangkat keras yang longgar. Ukur resistansi di setiap tiga kumparan untuk mengonfirmasi kontinuitas dan keseimbangan fasa — ketiganya harus menunjukkan nilai resistansi rendah yang sama.

Verifikasi tidak ada kontinuitas antara kumparan atau antara kumparan mana pun dan badan reaktor (yang akan menunjukkan kegagalan isolasi). Jika peralatan tersedia, konfirmasikan induktansi 0,13mH dengan meter LCR. Unit yang lulus pemeriksaan ini akan berkinerja identik dengan unit baru.

Q5: Apa yang terjadi jika reaktor berating lebih tinggi dari seri yang sama digunakan sebagai gantinya — misalnya 0157 pada 110A?

0157 berarus lebih tinggi akan memberikan kapasitas arus yang memadai, tetapi induktansinya (0,07mH) lebih rendah daripada 0,13mH pada 0155. Ini mengurangi redaman harmonik dan pembatasan lonjakan dibandingkan dengan reaktor yang ditentukan dengan benar.

Drive akan beroperasi, dan tidak akan terjadi kesalahan langsung, tetapi efektivitas perlindungan berkurang dibandingkan dengan spesifikasi yang benar. Untuk pemasangan permanen, mencocokkan akhiran reaktor yang ditentukan Fanuc dengan sistem drive adalah praktik teknik yang benar.
