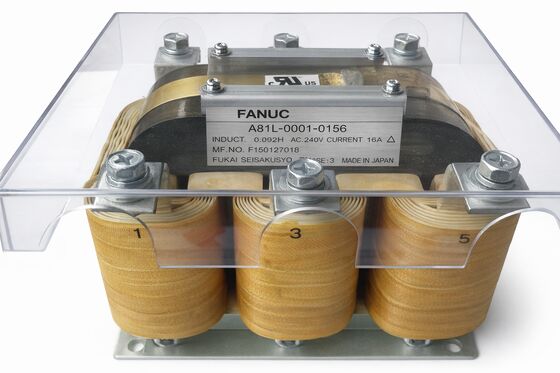

A81L-0001-0156 Fanuc AC Reaktor Motor Servo A81L00010156 A8IL-OOOI-OI56

Fanuc A81L-0001-0156 ∙ 3-Phase AC Line Reactor ∙ 62A, 0.14mH, 264V, Perlindungan CNC Drive

Nomor Bagian:A81L-0001-0156

Seri:A81L-0001

Jenis:Reaktor 3-Fase AC Line

Kondisi:Baru / Lebihan / Digunakan Tersedia

Gambaran umum

PeraturanFanuc A81L-0001-0156adalah reaktor lini AC 3 fase dengan nilai 62A dengan induktansi 0,14mH dan nilai 264V AC, dirancang untuk digunakan dalam Fanuc CNC servo dan sistem drive spindle.Ini dipasang antara pasokan listrik masuk dan sistem drive AC input terminal, bertindak sebagai impedansi terkontrol dalam seri dengan ketiga fase secara bersamaan.Penempatan itu tepat di titik di mana sumber listrik mentah bertemu elektronik drive sensitif adalah di mana reaktor mendapatkan tempatnya di kabinet.

Dibandingkan dengan A81L-0001-0157 (110A / 0.07mH) dengan arus yang lebih tinggi, A81L-0001-0156 memiliki nilai induktansi yang lebih tinggi.

Kombinasi ini menceritakan kisah aplikasinya: ini ditujukan untuk konfigurasi drive Fanuc yang lebih kecil di mana arus input agregat total sedang,dan di mana induktansi tambahan memberikan attenuasi harmonik yang lebih menyeluruh dan pembatasan inrush daripada alternatif induktansi yang lebih rendah.

Pada mesin dengan modul servo amplifier tunggal, drive spindle kompak, atau konfigurasi sumbu terbatas, spesifikasi 62A / 0,14mH adalah pas yang tepat tidak sebagai cadangan,tapi sebuah pertandingan yang disengaja untuk persyaratan listrik sistem drive.

Spesifikasi Utama

Induktansi yang lebih tinggi, arus yang lebih rendah

Hubungan antara induktansi dan nilai arus di reaktor lini tidak sewenang-wenang.yang berarti pembatasan arus masuk yang lebih efektif pada saat hidup dan arus harmonik selama operasi.

Tapi induktansi yang lebih tinggi juga menciptakan lebih banyak penurunan tegangan pada arus penuh yang mengapa lebih besar,reaktor arus yang lebih tinggi menggunakan nilai induktansi yang lebih rendah untuk menjaga kehilangan tegangan dalam batas yang dapat diterima untuk sistem drive yang mereka pakan.

Pada 0,14mH dan 62A, A81L-0001-0156 duduk ke ujung induktansi yang lebih tinggi dari keluarga reaktor Fanuc A81L pada kelas arus ini.

Hasilnya adalah penekanan harmonik yang relatif kuat dan pembatasan inrush untuk kapasitas drive yang ditempati ¢ berguna di fasilitas di mana kualitas catu daya bervariasi,di mana peralatan sensitif lainnya berbagi sirkuit pasokan yang sama, atau jika riwayat listrik mesin termasuk kesalahan input drive yang tidak dapat dijelaskan yang bisa dicegah oleh reaktor yang lebih efektif.

Tegangan nominal 264V mengkonfirmasi reaktor ini dirancang untuk tegangan jaringan industri internasional khususnya rentang 200-240VAC digunakan di seluruh Eropa, Asia,dan konfigurasi kabin tunggal 208V/240V yang umum di instalasi industri Amerika UtaraTidak dirating untuk sistem 480V tiga fase.

Apa yang Dilindungi Reaktor, dan Bagaimana

Every Fanuc servo amplifier and spindle amplifier contains a rectifier stage — typically a diode bridge — that converts the incoming AC supply to the DC bus voltage the inverter uses to drive the motorTahap rectifier ini secara langsung terpapar apa pun yang ditampilkan oleh pasokan jaringan: arus masuk, transisi tegangan, gangguan harmonik dari peralatan lain pada pasokan yang sama,dan tekanan termal kumulatif dari siklus daya berulang.

A81L-0001-0156 menangani semua ini secara bersamaan.14mH inductance resists the sudden current demand from the drive's uncharged DC bus capacitors — the inrush that would otherwise spike to a multiple of the operating current and stress the rectifier diodes with each power cycle.

Selama masa pakai mesin produksi yang menyalakan satu atau dua kali per shift, mitigasi inrush berulang ini membuat perbedaan yang terukur untuk umur panjang rectifier.

Selama operasi, inverter beralih dalam servo dan spindle drive menciptakan arus harmonik pada kelipatan dari frekuensi pasokan terutama harmonik ke-5 dan ke-7 pada sistem tiga fase.

Ini mengalir kembali melalui koneksi jaringan dan dapat mempengaruhi peralatan tetangga, menyebabkan gangguan perjalanan dalam perangkat perlindungan pasokan,atau berkontribusi pada masalah termal yang tidak dapat dijelaskan di transformator distribusiInduktansi reaktor meredam harmonik ini di sumber, menjaga mereka dalam tingkat yang dapat diterima pada sirkuit pasokan.

Transisi tegangan spike cepat dari kontaktor dekat beralih, motor memulai, atau utilitas beralih peristiwa diperlambat oleh induktansi reaktor sebelum mereka mencapai drive input kapasitor.

Kondensator masih melihat energi sementara, tapi mereka melihatnya pada tingkat peningkatan terkontrol daripada sebagai langkah instan,yang mengurangi tekanan pada isolasi kondensator dan memperpanjang masa pakai.

Pemasangan di Kabinet Drive

A81L-0001-0156 dipasang secara berurutan dengan tiga konduktor fase utama, biasanya di input AC ke bagian tenaga servo mesin.arus utama masuk melalui pemutus sirkuit atau blok sekering, melewati reaktor, dan kemudian terhubung ke Power Supply Module (PSM) atau langsung ke bus AC utama sistem drive.

Reaktor ini tidak memiliki koneksi kontrol, ini adalah komponen murni pasif dengan tiga terminal daya input dan tiga output.

Pada arus nominal 62A, konduktor cross-section feed dan meninggalkan reaktor harus memiliki ukuran yang tepat. Undersized wiring connecting a line reactor creates localised heating at the terminations that is independent of the reactor itself and will not be visible until the insulation or terminal hardware shows distress.

Konfirmasi ukuran konduktor sesuai dengan peringkat 62A, bukan hanya arus masuk nominal drive hilir, yang mungkin lebih rendah di bawah kondisi beban ringan.

Lokasi pemasangan penting untuk manajemen termal. gulungan tembaga reaktor dan inti besi disipasi sebagian dari daya yang mengalir melalui mereka sebagai panas.

Dalam lemari yang berventilasi baik, ini diserap dengan mudah pada suhu lingkungan sedang.kenaikan suhu reaktor menambah beban termal kabinet secara keseluruhan dan harus diperhitungkan dalam spesifikasi pendinginan kabinet.

Sumber dan Verifikasi

A81L-0001-0156 tersedia melalui pasar Fanuc MRO dan surplus.atau perangkat keras longgar dan memeriksa bahwa semua tiga terminasi lilitan utuh dan benar torsi.

Pemeriksaan ketahanan sederhana di setiap gulungan dan antara gulungan dan tanah mengkonfirmasi integritas isolasi dasar.

Induktansi reaktor dapat diverifikasi dengan meter LCR jika nilainya perlu dikonfirmasi sebelum dipasang, meskipun ini jarang diperlukan pada unit tanpa riwayat kerusakan yang terlihat.

Saat memesan pengganti, konfirmasi akhiran 0156 secara khusus.

Seri A81L-0001 mencakup beberapa peringkat reaktor dengan induktansi yang berbeda dan nilai arus lainnya akhiran dalam seri yang sama tidak setara, bahkan jika mereka tampak mirip secara fisik.62A / 0.14mH / 264V spesifikasi unik untuk 0156.

FAQ

T1: Apa perbedaan antara A81L-0001-0156 dan A81L-0001-0157?

0157 diberi rating 110A dengan induktansi 0,14mH arus yang lebih tinggi, induktansi yang lebih rendah cocok untuk sistem drive Fanuc yang lebih besar dengan arus masukan agregat yang lebih besar. 0156 diberi rating 62A dengan 0.14mH sama induktansi, kapasitas arus yang lebih rendah yang cocok dengan konfigurasi drive yang lebih kecil.

Menggunakan 0157 pada sistem yang dirancang untuk 0156 memberikan kapasitas arus yang memadai tetapi induktansi yang sama, sehingga kinerja harmonik dan inrush tidak berubah.

Menggunakan 0156 di mana 0157 ditentukan risiko berkelanjutan overcurrent melalui gulungan reaktor.

T2: Apakah A81L-0001-0156 kompatibel dengan pasokan tiga fase 480V?

No. 264V tegangan AC rating mengkonfirmasi reaktor ini dirancang untuk 200 ∼ 240VAC tiga fase jaringan, yang mencakup tegangan pasokan standar yang digunakan dengan Fanuc 200V kelas servo dan spindle drive sistem.Sistem penggerak kelas Fanuc 400V membutuhkan reaktor yang ditandai untuk kelas tegangan tersebut.

Menginstal reaktor 264V pada catu daya 480V merupakan risiko isolasi dan bahaya keselamatan. Kelas tegangan reaktor harus sesuai dengan tegangan jaringan.

T3: Bagaimana induktansi 0,14mH dibandingkan dengan reaktor linier khas, dan apakah lebih banyak induktansi selalu lebih baik?

0.14mH berada di ujung moderat hingga tinggi untuk reaktor tiga fase 62A. Induktansi yang lebih besar memberikan atenuasi harmonik yang lebih baik dan pembatasan masuk yang lebih kuat,tetapi juga memperkenalkan lebih banyak penurunan tegangan di seluruh reaktor pada arus nominal penuh yang mengurangi tegangan yang tersedia untuk DC bus drive di bawah beban.

Fanuc menentukan nilai induktansi yang menyeimbangkan efektivitas perlindungan terhadap penurunan tegangan yang dapat diterima untuk setiap konfigurasi sistem drive.Menggunakan nilai induktansi yang jauh lebih tinggi dari yang ditentukan berisiko kondisi bawah tegangan pada input drive selama permintaan arus puncak.

P4: Dapatkah sistem penggerak Fanuc beroperasi tanpa reaktor lini?

Penggerak akan berfungsi tanpa reaktor, tetapi perlindungan masukan yang disediakan tidak ada.Arus harmonik mengalir ke jaringan pada amplitudo yang lebih tinggiVoltage transients mencapai drive input tanpa attenuation.

Efek praktis terkumpul perlahan kondensator penuaan mempercepat, tegangan rectifier meningkat, dan drive menjadi lebih rentan terhadap kesalahan yang berhubungan dengan input.Pada mesin yang diperkirakan akan berjalan selama bertahun-tahun dalam produksi, menghapus perlindungan ini untuk mengurangi biaya kabinet atau kompleksitas adalah perdagangan yang buruk.

T5: Apakah reaktor membutuhkan perawatan?

Reaktor ini tidak memiliki bagian yang bergerak dan tidak memerlukan pelumasan, penyesuaian, atau kalibrasi. Periodic inspection of terminal connections for tightness and signs of overheating is worthwhile — loose or corroded terminals at the rated current level generate local heat that the reactor's winding specification does not account for.

Pemeriksaan resistensi gulungan selama perawatan kabinet yang dijadwalkan mengkonfirmasi integritas isolasi.Kehidupan reaktor ditentukan oleh kualitas lingkungan instalasinya daripada mekanisme keausan yang melekat.
