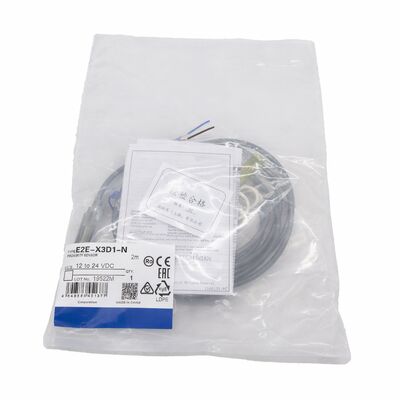

Omron E2E-X3D1-N Sensor Switch Proximity
M12, 3mm, terlindung, DC 2-Wire biasanya terbuka
Merek:Omron.Seri:E2E.Nomor Bagian:E2E-X3D1-N / E2EX3D1N
Status:Baru dalam Paket Asli. Pengiriman Gratis.
Keandalan yang Terbukti dalam Aplikasi Industri
Omron E2E-X3D1-N Shielded Inductive Proximity Switch telah menetapkan dirinya sebagai patokan untuk keandalan di seluruh alat mesin, conveyor, sel robot, dan perlengkapan perakitan.Sensor silinder M12 ini memiliki rentang sensing 3mm, DC 2-kabel output terbuka secara normal, dan perlindungan lingkungan IP67 untuk mendeteksi target logam besi tanpa kontak fisik.
Spesifikasi Utama
| Spesifikasi |
Nilai |
| Perumahan |
M12 tabung silinder, berujung |
| Sensor Jarak |
3 mm (nominal) |
| Metode Sensing |
Induktif (logam besi) |
| Perisai |
Dilindungi |
| Jenis output |
DC 2-kawat, polaritas dilindungi |
| Mode Operasi |
Tidak (Biasanya Terbuka) |
| Tegangan Pasokan |
10 sampai 30V DC |
| Jangkauan arus beban |
3 sampai 100 mA |
| Frekuensi respon |
1,000 Hz maksimum |
| Suhu operasi |
-25°C sampai +70°C |
| Tingkat Perlindungan |
IP67 / tahan minyak |
| Bahan perumahan |
Tembaga berlapis nikel |
| Sertifikasi |
CE, NEMA 1/4/6/12/13 |
Sumber: lembar data seri Omron E2E, Cat. No. D126-E1
Kapasitas Flush Mount
Desain berselindung mengarahkan medan elektromagnetik ke depan melalui permukaan sensor, memungkinkan pemasangan flush di bracket logam dan bingkai mesin tanpa gangguan.Ini menghilangkan kebutuhan untuk cincin spacer plastik atau persyaratan standoff minimum, memberikan fleksibilitas desain maksimum dalam instalasi kompak.
2-Wire DC Kesederhanaan
Arsitektur output 2-kawat DC menyederhanakan pemasangan dengan hanya membutuhkan dua konduktor, menjadikannya ideal untuk mengganti switch mekanis dan mengurangi kompleksitas kabel.Desain ini menawarkan kompatibilitas langsung dengan sebagian besar kartu input PLC sambil mempertahankan operasi yang andal.
Kinerja Kecepatan Tinggi
Dengan frekuensi respons maksimum 1.000 Hz, sensor ini menangani aplikasi kecepatan tinggi termasuk penghitungan gigi gigi, indeksasi,dan deteksi target berputar dengan margin kinerja yang luas untuk aplikasi industri standar.
Perlindungan Lingkungan yang Kuat
Sertifikasi IP67 memastikan perlindungan penuh terhadap masuknya debu dan pencelupan sementara air.Wajah sensor tahan minyak dan jaket kabel PVC memberikan perlindungan tambahan terhadap minyak pemotong, cairan pendingin, dan lingkungan pencucian tekanan tinggi yang umum digunakan pada aplikasi mesin alat.
Indikator LED ganda
- Indikator pengaturan hijau:Mengkonfirmasi daya dan deteksi target dalam jangkauan sensing selama instalasi
- Indikator operasi merah:Menampilkan keadaan output real-time untuk pengisian dan pemecahan masalah
Aplikasi Umum
- Mesin alat dan pusat CNC - deteksi keberadaan bagian dan konfirmasi posisi
- Alat ujung lengan robot - deteksi bagian pegangan dan verifikasi benda kerja
- Sistem konveyor - deteksi pallet dan konfirmasi posisi
- Stamping dan garis pers - perlindungan matriks dan konfirmasi bahan input
- Pengumpulan otomotif - verifikasi kehadiran komponen
- Jalur makanan dan minuman - deteksi kemasan logam
Varian Model
| Model |
Hubungan |
Catatan |
| E2E-X3D1-N 2M |
Kabel PVC 2m yang sudah di kabel |
Varian yang paling umum |
| E2E-X3D1-N 5M |
Kabel PVC 5m yang sudah terpasang |
Berjalan lebih lama tanpa perpanjangan |
| E2E-X3D1-M1G |
Konektor M12 |
Instalasi pemutus cepat |
| E2E-X3D2-N 2M |
Kabel PVC 2m yang sudah di kabel |
Versi output NC |
Pertanyaan yang Sering Diajukan
Apakah E2E-X3D1-N mendeteksi logam non-ferrous seperti aluminium atau stainless steel?
Sementara dioptimalkan untuk logam besi, sensor ini akan mendeteksi logam non-ferrous dengan jarak sensing yang berkurang (biasanya 40-50% dari jarak nominal untuk aluminium).Memverifikasi keandalan deteksi dengan bahan target yang sebenarnya selama pemasangan.
Dapatkah beberapa sensor dipasang dekat satu sama lain?
Ya, dengan jarak minimal 30mm satu sama lain atau 20mm saling menghadap untuk mencegah gangguan timbal balik.
Apa perbedaan antara output NO dan NC?
Output biasanya terbuka (NO) ditutup ketika target terdeteksi (E2E-X3D1-N). output biasanya tertutup (NC) dibuka ketika target terdeteksi (E2E-X3D2-N). sebagian besar aplikasi menggunakan NO untuk logika deteksi kehadiran.
Apa persyaratan beban minimum 3mA?
Sensor DC 2-kawat membutuhkan arus beban minimal 3mA untuk operasi yang benar.
Apakah E2E-X3D1-N digantikan oleh model yang lebih baru?
Sementara Omron menawarkan seri E2E NEXT dengan fitur yang ditingkatkan, E2E-X3D1-N tetap tersedia dan merupakan pengganti langsung untuk instalasi yang ada yang membutuhkan bentuk, pas, dan fungsi yang identik.
Kemasan dan Pengiriman
Pengiriman baru dalam kemasan asli Omron, pabrik disegel. Pengiriman gratis termasuk dengan pengiriman cepat untuk unit dalam stok. Pemesanan internasional dikirim melalui DHL, FedEx, atau UPS dengan pelacakan penuh.
