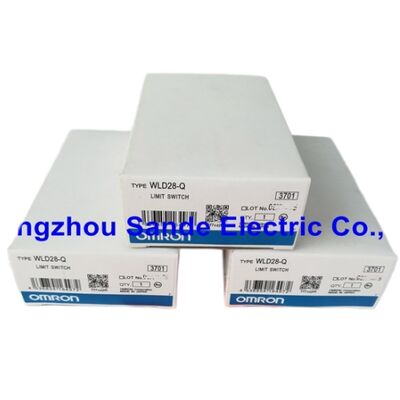

Omron baru WLD28-Q WLD28Q batas switch pengiriman gratis pengiriman cepat

Omron WLD28-Q | Sakelar Batas Serbaguna — Aktuator Pegas Koil (diameter 6,5 × 140mm), Aksi Jepret, SPST-NO + SPST-NC, 10A/500VAC, Reset Mandiri, IP67

Tinjauan

Omron WLD28-Q adalah varian aktuator pegas koil dari sakelar batas serbaguna seri WL — bodi WL28 dilengkapi dengan pegas koil baja tahan karat dengan diameter kawat 6,5mm dan panjang total 140mm, menyediakan aktuator pendekatan omnidireksional yang melentur di bawah kontak dari arah lateral mana pun dan reset mandiri ke posisi netral ketika gaya kontak dihilangkan.Mekanisme aksi jepret di dalam bodi sakelar memberikan transisi kontak yang bersih dan berkurang pantulannya, terlepas dari kecepatan pendekatan elemen aktuasi — dari meja mesin yang bergerak lambat hingga pendorong konveyor yang berputar cepat.

Seri WL adalah lini utama Omron untuk penginderaan posisi mesin serbaguna melalui kontak fisik.

Di mana sensor induktif dan fotolistrik sebagian besar telah menggantikan sakelar batas dalam desain baru untuk deteksi keberadaan/ketidakberadaan standar, seri WL tetap aktif dalam konteks di mana kontak fisik adalah metode deteksi yang tepat: deteksi komponen fleksibel atau lunak di mana sakelar harus melentur secara fisik dengan target daripada mendeteksi logam pada celah, elemen aktuasi di mana arah pendekatan bervariasi atau omnidireksional, dan pemasangan di mana perjalanan fleksibel pegas koil memungkinkan deteksi target yang akan merusak pendorong atau rol yang kaku.

Aktuator pegas koil adalah fitur spesifik yang mendefinisikan varian ini dalam keluarga produk WLD28.

Pegang pegas memberikan ketahanan korosi di lingkungan pendingin dan oli, dan panjang pegas 140mm memberikan zona aktuasi yang luas — pegas melentur dan mengaktifkan sakelar internal pada panjang perjalanan yang jauh lebih besar daripada yang dapat ditampung oleh pendorong atau rol.

Perjalanan aktuasi yang diperpanjang ini berharga untuk mendeteksi target yang lewat di mana pendekatan tidak dikontrol secara tepat, atau di mana pengulangan posisi mesin tidak mencukupi untuk menjamin aktuasi yang andal dari pendorong perjalanan pendek.

Spesifikasi Utama

Parameter

Pegas koil adalah aktuator paling serbaguna dalam seri WL. Berbeda dengan pendorong rol (mengaktifkan hanya pada pendekatan vertikal/aksial) atau tuas rol (mengaktifkan pada bidang rotasi yang ditentukan), pegas koil menerima aktuasi dari arah lateral mana pun — pegas melentur di bawah gaya dari sudut mana pun dan secara internal mengoperasikan sakelar aksi jepret pada sudut defleksi yang ditentukan terlepas dari arah datangnya gaya.

Karakteristik omnidireksional ini menghilangkan persyaratan penyelarasan yang membuat jenis aktuator lain bergantung pada geometri pendekatan target yang tepat.

Pegang baja tahan karat dengan diameter kawat 6,5mm memberikan kekuatan material dan ketahanan korosi untuk lingkungan industri.

Panjang pegas keseluruhan 140mm menciptakan zona aktuasi sekitar 100mm+ perjalanan yang dapat digunakan — target yang lewat di mana saja di sepanjang zona ini melenturkan pegas dan mengaktifkan sakelar, memberikan jendela deteksi yang luas di sepanjang panjang pegas yang tidak dapat disediakan oleh aktuator pendorong.

Untuk aplikasi seperti deteksi ejeksi komponen pada mesin press, deteksi kemacetan konveyor di mana produk dapat mendorong dari arah mana pun, deteksi putus web atau strip pada peralatan proses berkelanjutan, dan penginderaan keberadaan komponen fleksibel yang tidak dapat mendorong aktuator yang kaku, respons pegas koil yang fleksibel dan omnidireksional adalah fitur yang memungkinkan.

Mekanisme Aksi Jepret — Pengalihan Andal Independen dari Kecepatan Pendekatan

Mekanisme aksi jepret menyimpan energi dalam pegas hingga titik pemicu yang ditentukan, kemudian melepaskannya dengan cepat — mentransisikan kontak dengan kecepatan tinggi terlepas dari seberapa lambat atau cepat gaya aktuasi diterapkan.

Independensi kecepatan ini sangat penting karena dua alasan praktis.

Pertama, elemen aktuasi yang bergerak lambat — meja hidrolik bergerak 1mm/menit, perlengkapan pemosisian manual — menerapkan gaya ke sakelar begitu lambat sehingga kontak pegas sederhana akan melintasi zona pengalihan secara bertahap, menghasilkan periode pantulan kontak atau busur listrik yang diperpanjang pada permukaan kontak. Aksi jepret menghilangkan ini dengan memastikan kontak bergerak dari terbuka ke tertutup (atau tertutup ke terbuka) dalam mikrodetik, terlepas dari kecepatan elemen aktuasi.

Kedua, aksi jepret menghasilkan gaya kontak dan tekanan kontak yang konsisten di seluruh rentang kecepatan dan suhu operasi.

Pengulangan titik pengalihan — histeresis mekanis antara posisi sakelar-aktif dan sakelar-mati — ketat dan dapat diprediksi, itulah sebabnya Omron menentukan dimensi pra-perjalanan (biasanya 1,7mm untuk varian pendorong rol WLD28) dengan presisi.

SPST-NO + SPST-NC — Pemutusan Ganda 2 Sirkuit

Konfigurasi kontak menyediakan satu sirkuit normally open dan satu sirkuit normally closed dari satu bodi sakelar, masing-masing diimplementasikan sebagai pemutusan ganda — kontak menginterupsi sirkuit di dua titik secara bersamaan.

Kontak pemutusan ganda memberikan jarak interupsi busur dua kali lipat dibandingkan dengan kontak pemutusan tunggal pada perjalanan kontak yang sama, itulah sebabnya seri WL mencapai peringkat kontak 10A/500VAC/600VAC dalam bodi sakelar yang ringkas.

Dalam sirkuit kontrol mesin, memiliki kontak NO dan NC yang tersedia dari satu bodi sakelar adalah konfigurasi standar untuk penguncian posisi: kontak NO mengonfirmasi posisi teraktuasi ke PLC (tertutup saat pegas melentur), sementara kontak NC terbuka pada saat yang sama — menyediakan aksi perubahan yang dapat secara bersamaan memberi energi pada satu sirkuit dan menonaktifkan sirkuit lain dengan satu aktuasi sakelar.

FAQ

Q1: Pegas digambarkan sebagai "reset mandiri" — apa artinya ini untuk operasi?

Reset mandiri berarti aktuator kembali ke posisi netral (bebas) di bawah gaya pegas ketika elemen aktuasi menarik diri, dan kontak secara bersamaan kembali ke keadaan semula (NO terbuka, NC tertutup).

Tidak ada aksi penguncian atau pemeliharaan — sakelar tidak mempertahankan keadaan teraktuasinya setelah gaya aktuasi dihilangkan.

Ini adalah konfigurasi standar untuk deteksi posisi: sakelar hanya diaktifkan selama target menekan pegas, dan kontak kembali ke keadaan istirahat segera setelah target menarik diri.

Q2: Apa perbedaan antara kontak pemutusan ganda 2 sirkuit dan SPDT pemutusan tunggal standar?

SPDT (single pole double throw) standar mengalihkan satu terminal umum di antara dua kontak — satu kutub, dua posisi.

Konfigurasi kontak pemutusan ganda 2 sirkuit WLD28-Q menyediakan dua sirkuit terpisah dan independen: satu sirkuit SPST-NO (single pole single throw, normally open) dan satu sirkuit SPST-NC (single pole single throw, normally closed), masing-masing dengan aksi pemutusan ganda.

Kedua sirkuit beralih secara bersamaan tetapi terisolasi secara elektrik satu sama lain. Ini memungkinkan sirkuit NO dan NC untuk mengalihkan tegangan atau sirkuit yang berbeda secara independen, tidak seperti SPDT di mana kedua lemparan berbagi terminal umum.

Q3: Pada 10A/500VAC, dapatkah WLD28-Q mengalihkan sirkuit motor secara langsung?

Peringkat arus resistif 10A berlaku untuk beban non-induktif (resistif) pada 250VAC. Untuk beban motor, arus lonjakan saat startup motor (biasanya 6× arus beban penuh) harus berada dalam peringkat lonjakan sakelar, dan daya tahan kontak pada arus beban motor lebih rendah daripada umur listrik resistif terukur 750.000 operasi.

Untuk pengalihan motor kecil (daya kuda fraksional), pengalihan langsung dimungkinkan dengan penurunan peringkat yang sesuai.

Untuk motor yang lebih besar, kontaktor perantara melindungi kontak sakelar batas dan merupakan praktik standar.

Q4: Pegas baja tahan karat panjangnya 140mm — bagaimana cara mengamankannya ke bodi sakelar?

Pegas koil terpasang pada bodi WLD28 di bagian kepala, di mana dasar pegas berinteraksi dengan mekanisme aktuasi sakelar. Lenturan pegas ke arah lateral mana pun mentransmisikan gaya ke mekanisme aksi jepret internal.

Untuk pemasangan, bodi sakelar dipasang ke mesin dengan sekrup M4 melalui lubang pemasangan rumah sakelar, dengan pegas diorientasikan ke arah pendekatan target yang diharapkan. Konstruksi baja tahan karat tahan terhadap pendingin, oli, dan agen pembersih yang umum di lingkungan mesin perkakas.

Q5: Apa perbedaan antara umur layanan tipe umum dan daya tahan listrik terukur?

Umur mekanis (15.000.000 operasi) adalah jumlah aktuasi yang tahan oleh mekanisme sakelar tanpa beban — lenturan pegas, aksi jepret, dan pengembalian — dalam kondisi standar. Umur listrik (750.000 operasi) adalah jumlah aktuasi pada beban terukur (10A/250VAC resistif), setelah itu resistansi kontak dapat meningkat melebihi spesifikasi karena erosi busur pada permukaan kontak.

Dalam aplikasi yang mengalihkan beban PLC kecil (5–20mA), umur listrik efektif jauh lebih lama daripada 750.000 operasi terukur — erosi kontak pada arus input PLC mikroamp dapat diabaikan. Untuk pengalihan beban berat mendekati arus terukur, umur listrik 750.000 operasi adalah spesifikasi pembatas.
