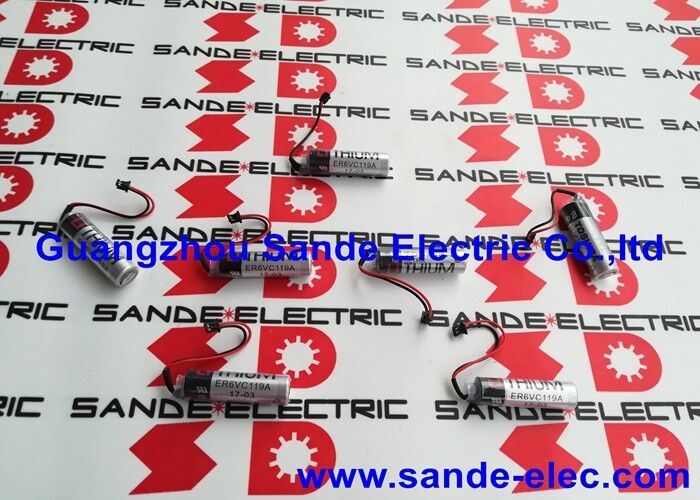

Baterai Toshiba ER6VC119A untuk Servo Amplifier Controller Baterai

ER6VC119A | Baterai Lithium Toshiba 3.6V 2600mAh — Ukuran AA / Kabel / Konektor / Mitsubishi CNC / Cadangan Servo PLC

Kabel dan Konektor Kawat — Antarmuka yang Dapat Dilepas di Lapangan

ER6VC119A dilengkapi dengan kabel yang diakhiri dengan konektor yang dibentuk — jenis terminal yang ditentukan dalam spesifikasi pengguna. Antarmuka kabel/konektor ini adalah format terminal yang benar untuk aplikasi utama ER6VC119A pada pengontrol Mitsubishi CNC dan sistem servo:

Akses penggantian lapangan:Konektor kawat memungkinkan baterai dicabut dan diganti di lapangan tanpa menyolder — konektor yang dibentuk berpasangan dengan soket baterai pengontrol CNC atau penguat servo. Tidak diperlukan alat untuk sambungan listrik.

Toleransi getaran:Kabel mengarah fleksibel antara sel baterai dan konektor — mengisolasi sel dari getaran yang ditransmisikan melalui konektor dan struktur pemasangan. Dalam penggerak servo atau kabinet CNC yang terkena getaran peralatan mesin, fleksibilitas ini mengurangi tekanan kelelahan pada sambungan internal sel.

Konektor terpolarisasi:Konektor dibentuk dalam orientasi tertentu — hanya dapat dimasukkan dengan benar, mencegah koneksi terbalik yang tidak disengaja yang dapat merusak sirkuit memori CMOS.

Spesifikasi Utama

ER6VC119A vs ER6VC119B — Panduan Identifikasi Konektor

Dalam keluarga Toshiba ER6V, dua varian konektor melayani produk Mitsubishi yang berbeda:

ER6VC119A:Konektor tipe A (akhiran C119A) — format konektor khusus untuk satu grup pengontrol Mitsubishi dan amplifier servo. Ini adalah varian yang dijelaskan di sini.

ER6VC119B:Konektor tipe B (akhiran C119B) — konektor berbeda yang dipasangkan untuk kelompok kedua produk Mitsubishi.

Spesifikasi elektrokimia antara kedua varian sama — 3,6V yang sama, 2600mAh yang sama, sel Li-SOCl₂ yang sama. Perbedaannya hanyalah pada konektor fisik pada kabelnya. Sebelum memesan, pastikan konektor kompartemen baterai pada mesin tertentu memerlukan ER6VC119A (tipe A) dan bukan ER6VC119B (tipe B). Konektor yang diberi label salah atau varian salah tidak akan dipasangkan dengan benar terlepas dari apakah spesifikasi sel sudah benar.

Skenario Aplikasi

Perawatan baterai Mitsubishi M70 CNC:M70 CNC di pusat permesinan menghasilkan alarm baterai. ER6VC119A dikonfirmasi dari label konektor kompartemen baterai — konektor tipe A yang cocok. Penggantian dengan ER6VC119A yang terisi daya mengembalikan memori penuh dan cadangan jam tanpa kehilangan data.

Batch pemeliharaan penggerak servo:Sebuah bengkel peralatan mesin mengoperasikan delapan pusat permesinan yang dilengkapi Mitsubishi M70. Jadwal pemeliharaan tahunan mencakup penggantian ER6VC119A di seluruh mesin dalam satu sesi — mencegah kegagalan baterai yang tersebar selama produksi.

Pertanyaan Umum

Q1: Pengontrol dan drive Mitsubishi CNC apa yang kompatibel dengan ER6VC119A?

ER6VC119A (konektor tipe A, 3.6V, 2600mAh) dikonfirmasi untuk pengontrol CNC seri Mitsubishi M70, M73, dan M60, dan untuk varian amplifier servo Mitsubishi tertentu yang menggunakan format konektor C119A. Verifikasi dari label kompartemen baterai — penandaan konektor baterai yang terpasang memastikan kompatibilitas. ER6VC119A tidak berlaku untuk amplifier servo Mitsubishi MELSERVO MR-J3, yang menggunakan baterai MR-J3BAT 3.6V terpisah dengan sistem konektor berbeda.

Q2: Bagaimana pengaruh kapasitas 2600mAh terhadap masa pakai baterai dibandingkan versi 2400mAh sebelumnya?

Kapasitas 2600mAh (dibandingkan spesifikasi sebelumnya 2400mAh) menyediakan cadangan energi cadangan sekitar 8% lebih banyak. Dalam praktiknya, perbedaan ini berarti durasi siaga yang sedikit lebih lama antara penggantian baterai — beberapa minggu tambahan waktu cadangan mematikan daya untuk profil pematian CNC pada umumnya. Kedua spesifikasi kapasitas tersebut sesuai untuk interval pemeliharaan standar CNC 3–5 tahun.

Q3: Apakah ER6VC119A memiliki bahan kimia yang sama dengan Saft LS14500 atau Tadiran SL-360?

Ketiganya — ER6VC119A (Toshiba), LS14500 (Saft), dan SL-360 (Tadiran) — menggunakan bahan kimia litium tionil klorida (Li-SOCl₂) pada 3,6V dalam format AA. Perbedaan utamanya adalah konektor kabel: ER6VC119A memiliki konektor cetakan khusus (tipe C119A) untuk peralatan Mitsubishi. LS14500 dan SL-360 biasanya memiliki puncak terminal standar. Format konektor C119A menjadikan ER6VC119A produk yang tepat untuk aplikasi Mitsubishi CNC dan servo — sel AA Li-SOCl₂ lainnya memerlukan adaptasi konektor.

Q4: Dapatkah ER6VC119A diganti saat Mitsubishi CNC dihidupkan?

Ya. Dengan daya CNC menyala, pasokan internal mempertahankan CMOS dan RTC. Konektor dapat dicabut dan ER6VC119A baru dapat dihubungkan tanpa kehilangan daya ke memori. Minimalkan waktu pelepasan baterai. Penggantian dengan pematian daya CNC berisiko kehilangan data jika kesenjangan koneksi lebih dari beberapa menit.
