TADIRAN 3.6V 950mAh PLC Lithium Servo Battery Pack TL-5101

TL-5101 | Baterai Lithium Tadiran MBU Seri 1/2AA — 3,6V / 950mAh / Li-SOCl₂ / −55°C hingga +85°C / Penyimpanan Hingga 20 Tahun

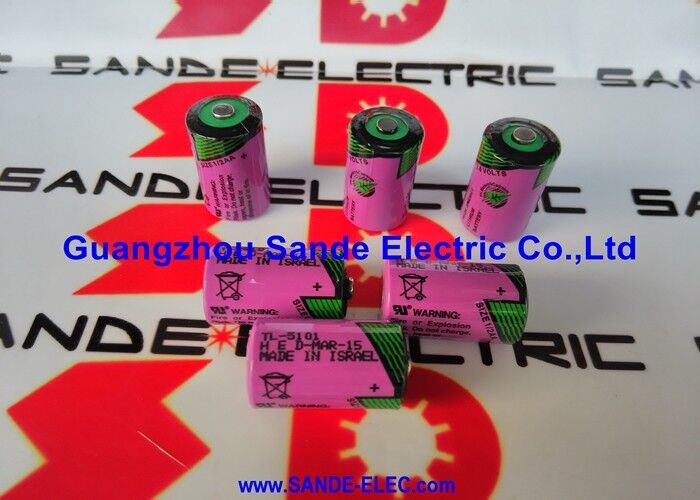

Tadiran TL-5101 — Sel MBU Seri 1/2AA

TL-5101 adalah sel litium tionil klorida seri 1/2AA MBU (Memory Backup Unit) Tadiran — dirancang khusus untuk aplikasi jangka panjang dan hemat energi di mana cadangan memori dan dukungan jam real-time mendominasi anggaran energi. Nama seri MBU bukanlah suatu kebetulan: Tadiran mengembangkan sel ini dengan cadangan memori sebagai aplikasi utama, mengoptimalkan konstruksi kumparan, formulasi elektrolit, dan penyegelan untuk layanan siaga terus menerus selama beberapa tahun.

Baterai Tadiran – produsen sel primer lithium industri Israel – telah memasok TL-5101 ke pasar elektronik industri selama beberapa dekade. Kombinasi sel antara output stabil 3,6V, self-discharge yang sangat rendah, dan masa penyimpanan hingga 20 tahun menjadikannya salah satu produk referensi dalam kategori 1/2AA Li-SOCl₂.

Spesifikasi Utama

Varian Terminal

TL-5101 tersedia dalam beberapa konfigurasi terminal untuk metode instalasi berbeda:

TL-5101/S:Tombol atas — terminal kontak tekanan standar untuk penahan sel, varian paling umum.

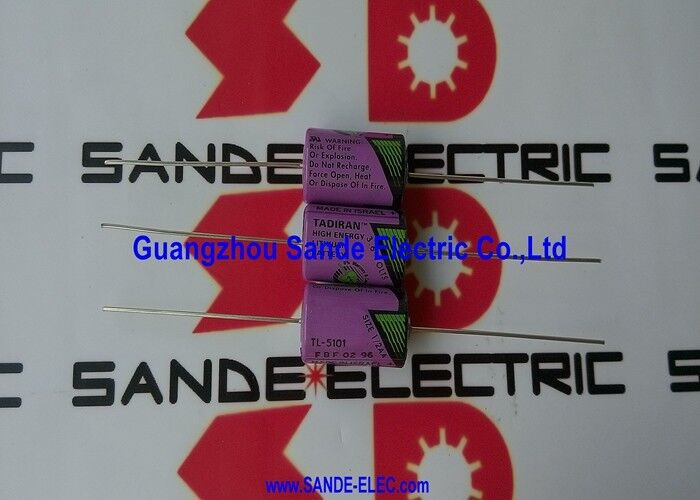

TL-5101/P:Pin aksial — pemasangan PCB melalui lubang untuk integrasi PCB permanen, dengan sel berdiri secara vertikal.

TL-5101/WD:Kabel kabel — kabel fleksibel untuk sambungan konektor atau blok terminal.

Karakteristik sel dasar dan elektrokimia sama di semua varian — akhiran hanya menunjukkan metode terminasi.

Aplikasi

Cadangan memori industri:Langsung menangani maksud desain seri MBU — memori SRAM dan EEPROM di PLC, CNC, dan pengontrol industri. Output 3.6V TL-5101 sesuai dengan tegangan suplai standar CMOS SRAM yang digunakan dalam aplikasi ini.

Jam waktu nyata:Peralatan industri memerlukan ketepatan waktu yang akurat selama periode pemadaman listrik — TL-5101 mempertahankan operasi RTC selama periode pemadaman untuk pencatatan batch, alarm dengan cap waktu, dan operasi terjadwal.

Pengukuran cerdas dan AMR:Meteran gas, air, dan listrik pada instalasi perumahan dan komersial — umur penyimpanan TL-5101 yang lama dan rentang temperatur yang luas mendukung kebutuhan operasional meteran selama 10-20 tahun tanpa akses baterai.

Sistem keamanan:Perangkat keamanan nirkabel — detektor PIR, kontak pintu, sensor pemecah kaca — memerlukan masa pakai baterai 5–10 tahun dengan perawatan minimal.

Pertanyaan Umum

Q1: Apa perbedaan antara TL-5101 dan LS14250 (Saft) dalam format 1/2AA Li-SOCl₂?

Keduanya adalah sel 1/2AA Li-SOCl₂. TL-5101 (Tadiran): 3.6V, 950mAh, 9.2g. LS14250 (Saft): 3.6V, 1200mAh, lebih ringan (berat sebanding). TL-5101 memiliki 950mAh vs LS14250 yang 1200mAh — sel Saft memiliki kapasitas yang sedikit lebih tinggi. Keduanya dapat dipertukarkan di sebagian besar aplikasi pencadangan memori; konfirmasikan persyaratan arus dan tegangan pengoperasian sebelum melakukan penggantian.

Q2: Apa arti sebutan seri MBU untuk TL-5101?

MBU = Unit Cadangan Memori — kelas aplikasi yang secara khusus dioptimalkan untuk TL-5101. Konstruksi gelendong, komposisi elektrolit, dan penyegelan kedap udara semuanya dipilih untuk siaga kontinu arus rendah dengan beban pulsa sesekali, sesuai dengan profil arus cadangan memori. Hal ini menunjukkan kinerja sel divalidasi untuk layanan pencadangan memori, bukan hanya untuk tujuan umum.

Q3: Apakah ada penundaan tegangan pasivasi dengan TL-5101 setelah penyimpanan diperpanjang?

Ya — seperti semua sel Li-SOCl₂, TL-5101 mengembangkan lapisan pasivasi pada anoda litium selama penyimpanan, menyebabkan penekanan tegangan singkat pada pelepasan awal. Untuk aplikasi pencadangan memori yang menggunakan arus kontinu tingkat µA, sel biasanya pulih dengan cepat. Untuk aplikasi dengan kebutuhan pulsa awal yang lebih tinggi, terapkan pelepasan pengkondisian singkat dengan beban resistif kecil sebelum menghubungkan ke sirkuit memori sensitif.

Q4: Pengakuan UL apa yang dimiliki TL-5101?

TL-5101 memiliki Pengakuan Komponen UL berdasarkan file MH 12193 — mengonfirmasi bahwa sel tersebut memenuhi persyaratan UL untuk sel primer litium yang digunakan dalam peralatan elektronik industri dan komersial. Pengakuan UL diperlukan untuk banyak aplikasi industri yang peralatannya sendiri memiliki daftar UL yang bergantung pada komponen di dalamnya yang memenuhi standar yang berlaku.
