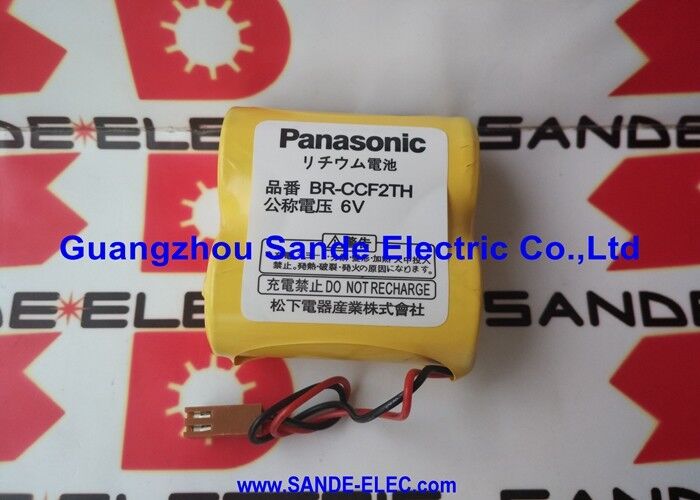

Panasonic BR-C PLC 6V 5000mAh Lithium Baterai dengan Kawat BR-CCF2TH BRCCF2TH

BR-CCF2TH | Baterai Lithium 6V 5000mAh — Kabel dan Konektor / Ukuran C 2 Sel / Cadangan FANUC Alpha ABS

Kabel dan Konektor — Antarmuka yang Terbukti di Lapangan

BR-CCF2TH dikirimkan dengan kabel yang diakhiri dengan konektor — konfigurasi antarmuka yang menentukan cara baterai terhubung ke amplifier servo FANUC Alpha hostnya. Tipe terminal ini dirancang khusus untuk lingkungan pemasangan penguat servo:

Fleksibilitas di bawah getaran:Kabel mengarah antara paket sel dan konektor fleksibel — menyerap getaran mekanis dari pengoperasian peralatan mesin tanpa meneruskan tekanan getaran ke sambungan internal paket sel. Sambungan kaku langsung akan menimbulkan risiko kelelahan sel internal selama bertahun-tahun karena paparan getaran terus menerus.

Konektor terpolarisasi:Konektor 2-pin yang dibentuk memastikan polaritas yang benar — tidak dapat dimasukkan secara terbalik. Hal ini penting dalam kompartemen baterai penguat servo di mana konektor sering diakses di lokasi yang tidak nyaman dan penerangannya buruk selama pemeliharaan.

Panjang kabel yang ditentukan:Kabel kabel berukuran sesuai dengan kedalaman standar kompartemen baterai penguat servo FANUC Alpha — panjang kabel memungkinkan paket sel ditempatkan di bagian belakang kompartemen dengan konektor mencapai soket tanpa kabel berlebih yang perlu diatur di dalam kompartemen.

Spesifikasi Utama

Evolusi Teknologi Baterai Servo FANUC

BR-CCF2TH mewakili generasi sebelumnya dalam evolusi baterai servo FANUC — menggunakan format sel ukuran C yang secara fisik lebih besar sebelum kemudian beralih ke ukuran 2/3A yang lebih kecil

paket quad (BR-2/3AGCT4A) dan pasangan ukuran A (BR-AGCF2W):

Alfa ABS generasi pertama:Amplifier servo FANUC Alpha ABS (Absolute Positioning System) — seri A06B-6073, A06B-6079, A06B-6080, A06B-6096 — dirancang dengan kompartemen baterai berukuran untuk paket sel ukuran C. Format kabel/konektor BR-CCF2TH adalah baterai OEM asli untuk drive ini.

Mengapa ukuran C dipilih:Pada saat desain amplifier servo Alpha, format ukuran C menyediakan kombinasi output 6V dan kapasitas tinggi (5000mAh) dalam satu paket baterai konektor tunggal. Antarmuka konektor kawat memungkinkan penggantian baterai tanpa alat atau penyolderan — sebuah kriteria kemudahan servis yang penting untuk hard disk yang diperkirakan akan tetap digunakan dalam layanan produksi selama 15-20 tahun.

Keuntungan kapasitas ukuran C:Kandungan energi 5000mAh (30Wh) pada BR-CCF2TH melebihi kapasitas paket format lebih kecil yang lebih baru — memperpanjang durasi pencadangan dalam instalasi dengan beberapa sumbu Alpha atau periode pematian yang diperpanjang.

Dimana BR-CCF2TH Masih Digunakan

Tiga dekade setelah diperkenalkan, amplifier servo FANUC Alpha tetap digunakan pada peralatan mesin CNC lama secara global. Mesin-mesin ini terus beroperasi secara produktif di bengkel kerja, produsen komponen, dan operasi permesinan spesialis. BR-CCF2TH terus melayani instalasi berikut:

Pemeliharaan CNC bengkel kerja:Pusat permesinan dan pusat pembubutan yang lebih tua dengan drive FANUC Alpha memerlukan penggantian baterai BR-CCF2TH sebagai bagian dari pemeliharaan preventif CNC secara berkala — menjaga posisi encoder absolut tetap valid melalui penghentian terencana dan tidak terencana.

Perpanjangan umur tanaman:Fasilitas yang telah memperpanjang umur pengoperasian peralatan mesin lama yang dilengkapi FANUC mengandalkan ketersediaan BR-CCF2TH untuk interval perawatan terencana.

Pertanyaan Umum

Q1: Mengapa BR-CCF2TH menggunakan sel berukuran C dan bukan sel berukuran A atau 2/3A yang lebih kecil yang digunakan pada baterai FANUC lainnya?

Kompartemen baterai amplifier Alpha ABS dirancang untuk format ukuran C ketika drive Alpha dikembangkan — sebelum miniaturisasi elektronik servo FANUC berikutnya yang memungkinkan format baterai yang lebih kecil di produk Beta dan Alpha iSV selanjutnya. Sel ukuran C menawarkan keunggulan kapasitas intrinsik yang lebih tinggi (2500mAh per sel) dibandingkan sel ukuran A (1800mAh) atau sel ukuran 2/3A (1200mAh) — dengan voltase sel nominal 3V yang sama.

Q2: Bisakah BR-CCF2TH diganti saat mesin FANUC sedang berjalan?

Ya. Dengan penguat servo dan CNC dihidupkan, pasokan amplifier mempertahankan memori encoder ABS. Konektor kabel dapat dicabut dan baterai baru dapat dihubungkan tanpa kehilangan data posisi absolut. Pertahankan koneksi baterai positif sepanjang waktu — hindari periode di mana daya amplifier dan baterai tidak ada secara bersamaan.

Q3: Apakah BR-CCF2TH dapat dipertukarkan dengan baterai servo FANUC yang lebih kecil seperti BR-AGCF2W?

Tidak. BR-CCF2TH menggunakan sel ukuran C dalam paket fisik yang berbeda dari BR-AGCF2W (sel ukuran A). Kedua paket tersebut melayani rangkaian amplifier FANUC yang berbeda dengan ukuran kompartemen baterai yang berbeda dan kebutuhan energi yang berbeda. Konektornya mungkin tampak serupa tetapi badan paket sel memiliki ukuran yang berbeda. Pasang hanya baterai yang ditentukan dalam dokumentasi pemeliharaan amplifier FANUC.

Q4: Bagaimana cara mengonfirmasi kondisi baterai BR-CCF2TH sebelum pemadaman terencana?

Ukur tegangan rangkaian terbuka baterai pada konektor dengan multimeter saat terputus dari amplifier. BR-CCF2TH yang sehat membaca sekitar 6V. Tegangan jauh di bawah 5,5V menunjukkan mendekati akhir masa pakainya. Riwayat alarm FANUC CNC juga harus diperiksa — entri alarm baterai 9F menunjukkan baterai telah memicu peringatan tegangan rendah selama pengoperasian sebelumnya.
