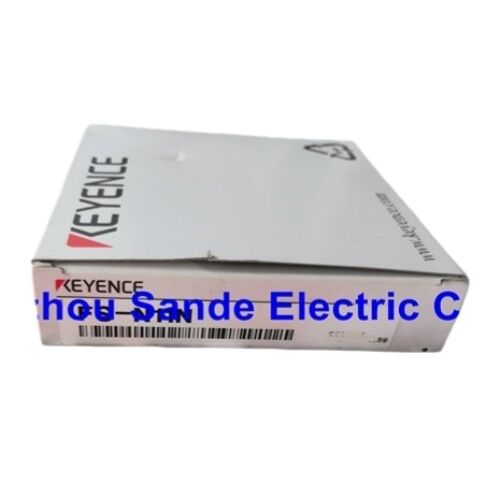

Keyence FS-N11N | Penguat Sensor Serat Optik Digital — Output NPN, 6 Mode Respons, APC, 12–24VDC, Unit Utama

Tinjauan

Keyence FS-N11N adalah unit utama tipe kabel, output NPN dalam seri penguat sensor serat optik digital FS-N dari Keyence. Unit ini memproses sinyal cahaya yang diterima melalui kepala sensor serat optik yang terpasang terpisah, menerapkan pemrosesan sinyal digital seri FS-N ke bentuk gelombang yang diterima, dan mengeluarkan sinyal switching NPN diskrit ke pengontrol mesin.

Enam mode waktu respons yang dapat dipilih — dari 50µs HIGH SPEED hingga 16ms MEGA — memungkinkan unit fisik yang sama melayani aplikasi mulai dari siklus penyortiran dan penghitungan tercepat hingga deteksi objek yang bergerak lambat dan difilter kebisingan yang stabil di lingkungan yang bising secara elektrik.

Seri FS-N memisahkan kepala sensor dari penguat pemrosesan sinyal sepenuhnya.

Kepala serat optik dipasang langsung di titik deteksi — di rongga mesin yang sempit, di dekat permukaan panas, di lokasi bergetar tinggi, atau di mana pun badan sensor fotolistrik konvensional tidak akan bertahan atau muat.

Penguat FS-N11N dipasang jauh dari lingkungan yang keras di lokasi panel rel DIN yang bersih dan mudah diakses.

Kabel serat optik kaca atau plastik yang menghubungkan kepala ke penguat hanya membawa cahaya — tidak ada sinyal listrik yang berjalan ke titik deteksi, yang menghilangkan penangkapan EMI di lokasi penginderaan dan memungkinkan penggunaan di lingkungan di mana sensor listrik akan menghasilkan keluaran palsu.

Sumber cahaya LED merah 4 elemen memberikan iluminasi yang luas dan stabil di seluruh kerucut penerimaan kabel serat optik, berkontribusi pada ambang deteksi yang konsisten yang ditentukan untuk penguat serat digital.

APC (Automatic Power Control), dapat diaktifkan atau dinonaktifkan dari default pabrik-mati, mempertahankan intensitas cahaya yang dipancarkan secara konstan terlepas dari variasi suhu dan penuaan LED, selanjutnya menstabilkan margin deteksi selama masa pakai sensor.

Spesifikasi Utama

Enam Mode Respons — Satu Penguat untuk Setiap Kecepatan Aplikasi

Enam pengaturan waktu respons FS-N11N mencakup rentang 320:1 dari 50µs hingga 16ms, yang merupakan rentang lebih luas daripada yang ditawarkan oleh sebagian besar penguat serat pesaing. Memahami apa yang disediakan setiap mode — dan biayanya — adalah kunci untuk menggunakan FS-N11N secara efektif.

HIGH SPEED pada 50µs adalah mode tercepat, cocok untuk mendeteksi komponen kecil individual pada konveyor berkecepatan tinggi, menghitung pulsa dari encoder melalui serat, atau aplikasi apa pun di mana jendela deteksi lebih pendek dari satu milidetik.

Dalam mode HIGH SPEED, pencegahan interferensi dinonaktifkan (0 unit), yang berarti beberapa penguat FS-N yang beroperasi di area fisik yang sama dapat saling memengaruhi jika sumber cahaya mereka tumpang tindih.

Dalam HIGH SPEED, margin deteksi dan kekebalan kebisingan dikalahkan oleh kecepatan.

FINE pada 250µs mengaktifkan 4 unit pencegahan interferensi — lompatan signifikan dalam resistensi interferensi bersama untuk aplikasi di mana beberapa sensor serat beroperasi berdekatan sambil tetap membutuhkan respons sub-milidetik.

Mode TURBO hingga MEGA secara progresif meningkatkan penyaringan dan pencegahan interferensi (hingga 8 unit dalam TURBO/SUPER/ULTRA/MEGA) dengan mengorbankan kecepatan respons.

ULTRA pada 4ms dan MEGA pada 16ms sesuai untuk target yang bergerak lambat di lingkungan industri yang bising secara elektrik di mana deteksi yang stabil dan bebas keluaran palsu lebih diutamakan daripada kecepatan switching.

Ketika pencegahan interferensi diatur ke mode ganda, jumlah unit pencegahan interferensi yang dapat dikelola berlipat ganda — berguna dalam konfigurasi panel dengan banyak penguat FS-N yang berdekatan.

Arsitektur Unit Utama dan Ekspansi

Sebagai unit utama, FS-N11N adalah titik awal untuk panel sensor serat multi-sumbu. Unit ekspansi Keyence FS-N terhubung langsung ke antarmuka bus samping unit utama, berbagi catu daya dan output komunikasi unit utama tanpa memerlukan pengkabelan tambahan untuk setiap sumbu yang ditambahkan.

Arsitektur daisy-chain ini mengurangi kompleksitas pengkabelan panel pada mesin dengan lima, sepuluh, atau lebih titik deteksi yang dilayani oleh sensor serat optik.

Tampilan OLED memberikan pembacaan kontras tinggi dari intensitas cahaya yang diterima, nilai ambang batas yang ditetapkan, dan status output saat ini — informasi yang sebelumnya hanya tersedia dari meteran jarum analog pada generasi penguat serat yang lebih lama.

Selama penyiapan, tampilan memungkinkan kalibrasi satu sentuhan: fungsi teach mengambil sampel tingkat cahaya pada posisi target, menghitung ambang batas optimal, dan menerapkannya tanpa penyesuaian manual.

Selama produksi, tampilan OLED menunjukkan margin antara sinyal yang diterima dan ambang batas, yang merupakan indikator waktu nyata seberapa dekat sensor beroperasi ke batas switching-nya — margin kecil menandakan bahwa penyiapan deteksi memerlukan perhatian sebelum keluaran palsu terjadi.

FAQ

Q1: Kepala sensor serat optik apa yang kompatibel dengan FS-N11N?

FS-N11N kompatibel dengan kepala serat optik seri FS Keyence di seluruh konfigurasi difus standar, sinar-melalui, dan retro-reflektif.

Unit serat terhubung ke port input serat penguat — satu untuk pemancar, satu untuk penerima pada pengaturan sinar-melalui, atau satu port untuk tipe difus. Unit serat dari seri FS-V atau yang lebih lama mungkin memerlukan kabel adaptor; konfirmasikan kompatibilitas dengan Keyence untuk kepala serat non-seri FS-N sebelum memesan.

Q2: Apa yang dilakukan APC, dan kapan harus dinyalakan?

APC (Automatic Power Control) terus memantau dan menyesuaikan intensitas cahaya yang dipancarkan untuk mengkompensasi perubahan suhu dan penuaan LED. Dengan APC mati (default pabrik), intensitas yang dipancarkan tetap dan margin deteksi dapat sedikit bergeser di seluruh suhu ekstrem.

Nyalakan APC untuk aplikasi di lingkungan bersuhu variabel atau di mana sensor akan beroperasi untuk waktu yang lama tanpa kalibrasi ulang, dan di mana menjaga ambang batas deteksi yang konsisten dari waktu ke waktu sangat penting. Dalam sebagian besar aplikasi standar, APC mati dengan kalibrasi ulang sesekali dapat diterima.

Q3: Arus output maksimum tercantum sebagai 100mA mandiri dan 20mA terhubung-multi — apa artinya ini?

Ketika FS-N11N digunakan sendiri, output NPN-nya dapat menyerap hingga 100mA. Ketika beberapa unit FS-N terhubung dalam rantai ekspansi seri yang berbagi suplai umum, arus output per unit dibatasi hingga 20mA agar tetap berada dalam kapasitas arus total bus bersama.

Selalu verifikasi bahwa beban yang terhubung — kartu input PLC, koil relai, atau indikator — menarik arus dalam batas yang berlaku untuk konfigurasi instalasi.

Q4: Bisakah FS-N11N beroperasi dengan suplai 12V DC?

Ya. FS-N11N menerima 12–24V DC (±10%), jadi suplai 12V berada dalam spesifikasi. Pada 12V, tegangan residual kolektor terbuka NPN (1V atau kurang) dan batas arus output tetap tidak berubah.

Pastikan sirkuit input PLC kompatibel dengan level drive 12V jika suplai adalah 12V — beberapa input PLC memerlukan ambang tegangan ON yang lebih tinggi yang mungkin tidak dipenuhi secara andal pada 12V.

Q5: Berapa banyak unit ekspansi FS-N yang dapat terhubung ke satu unit utama FS-N11N?

Keyence menentukan jumlah unit ekspansi yang dapat terhubung ke satu unit utama dalam dokumentasi sistem seri FS-N. Batas praktis tergantung pada total penarikan arus dari semua unit yang terhubung dan kapasitas suplai internal unit utama.

Untuk panel sensor serat yang besar, unit utama FS-N11N dapat mendukung beberapa unit ekspansi per sumbu daisy-chain; konfirmasikan jumlah ekspansi maksimum dari panduan konfigurasi seri FS-N Keyence saat ini untuk revisi firmware unit utama tertentu.
