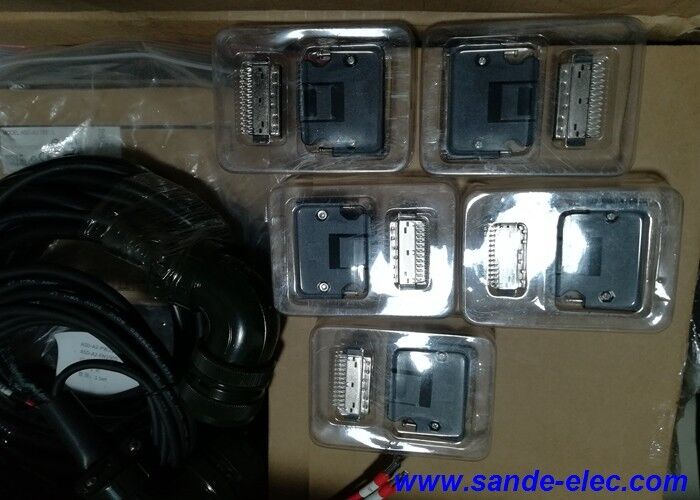

CE Certified DELTA Encoder Motor Drive Kabel ASD-A2-PW1005

ASD-A2-PW1005 ∙ Delta ASDA-A2 Servo Motor Power Cable ∙ 5m / ASDA-A2 Drive to ECMA Motor / Pre-Assembled

Kabel Daya Motor untuk Delta ASDA-A2 Servo Systems

The ASD-A2-PW1005 is a 5-metre pre-assembled motor power cable from Delta Electronics' ASDA-A2 servo system accessory range — the cable that delivers three-phase variable-frequency drive current from the ASDA-A2 servo drive's output to the ECMA series servo motor's power socketKabel ini adalah jalur pasokan listrik untuk servo motor ECMA: setiap ampere arus motor mengalir melalui ASD-A2-PW1005, menjadikannya komponen penting dalam rantai daya sistem servo drive.

Di 5m, the ASD-A2-PW1005 serves the standard servo axis installation where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor mounting position — a distance that covers the majority of typical CNC machine tool and industrial automation installations.

Spesifikasi Utama

Pra-Dibungkus Siap dipasang

ASD-A2-PW1005 tiba di pabrik di kedua ujung:

Akhir drive:Sebuah konektor atau rangkaian terminal yang cocok dengan blok terminal output motor U/V/W servo drive ASDA-A2 ‡ koneksi langsung tanpa striping lapangan, terminasi, atau crimping pada drive.

Akhir mesin:Konektor yang cocok dengan soket listrik dari servo motor seri ECMA direct plug-in di motor, menghilangkan risiko kabel listrik motor yang salah yang dapat menyebabkan pembalikan fase, single-phasing,atau kerusakan motor.

Kualitas perakitan yang konsisten:Pemberhentian pabrik memastikan persiapan ujung kabel yang konsisten panjang konduktor yang benar, penghapusan isolasi yang tepat, dan penerapan torsi yang benar di terminal.

Aplikasi

Delta ASDA-A2 sumbu mesin alat CNC:Servo motor ECMA pada pusat pemesinan CNC, pusat pemutar, dan mesin penggiling menggunakan drive ASDA-A2 kabel daya 5m membentang rute kabel standar dari lemari ke motor.

Posisi otomatisasi industri:Servo axis ASDA-A2 yang digerakkan pada peralatan perakitan otomatis, penanganan bahan, dan penentuan posisi presisi

Mesin pengemasan dan konversi:Poros servo siklus tinggi pada peralatan pengemasan, pengisian, pelabelan, dan konversi web menggunakan servo drive Delta ASDA-A2.

Mesin tekstil dan percetakan:Servo-diatur tegangan dan sumbu feed pada peralatan tekstil industri dan percetakan menggunakan ASDA-A2 dan ECMA servo sistem.

FAQ

T1: Dapatkah ASD-A2-PW1005 digunakan dengan servo drive seri Delta ASDA-B2 atau ASDA serta ASDA-A2?

Prefiks ASD-A2 mengidentifikasi kabel ini sebagai bagian dari kisaran aksesori ASDA-A2.Konektor ujung motor cocok dengan soket tenaga servo motor seri ECMA yang umum di beberapa generasi servo drive DeltaUntuk kompatibilitas ASDA-B2 atau servo drive Delta lainnya,memverifikasi dari panduan pemilihan kabel Delta bahwa format terminal drive-end sesuai dengan pengaturan terminal output U/V/W model drive tertentu sebelum menggunakan kabel ini.

Q2: Bagian mana dari konduktor yang digunakan ASD-A2-PW1005 dan bagaimana hal ini berhubungan dengan arus motor?

Potongan lintas konduktor dalam kabel daya Delta ASDA-A2 ditentukan berdasarkan kelas arus nominal motor.Kabel ASD-A2-PW1005 diproduksi dengan perpotongan yang sesuai dengan kelas kekuatan motor ECMA yang dirancang untuk melayani. Confirm from Delta's ASDA-A2 cable selection table that the ASD-A2-PW1005 matches the motor's rated current range — using undersized conductors results in excessive cable heating and voltage drop under load.

T3: Bisakah kabel ASD-A2-PW1005 diperpanjang lebih dari 5m?

Ekstensi langsung kabel daya servo motor yang telah dirakit sebelumnya dengan menyambungkan konduktor tambahan ke dalam sirkuit tidak dianjurkantitik emisi EMC potensial, dan tidak dapat diandalkan secara mekanis dibandingkan dengan terminal kabel pabrik.Konfirmasi dari manual instalasi ASDA-A2 Delta panjang kabel motor maksimum yang diizinkan untuk model drive tertentu.

T4: Berapa jarak minimum antara ASD-A2-PW1005 dan kabel encoder?

Delta menentukan minimal 30 cm (sekitar 12 inci) jarak antara kabel listrik motor dan kabel sinyal encoder ketika routing keduanya secara paralel.PWM-switching harmonik dalam kabel listrik dapat kapasitif atau induktif pasangan ke dalam kabel encoder menyebabkan encoder sinyal kebisingan yang memanifestasikan sebagai encoder kesalahanJika kedua kabel harus menyeberang, jalankan pada 90° daripada berjalan sejajar.
