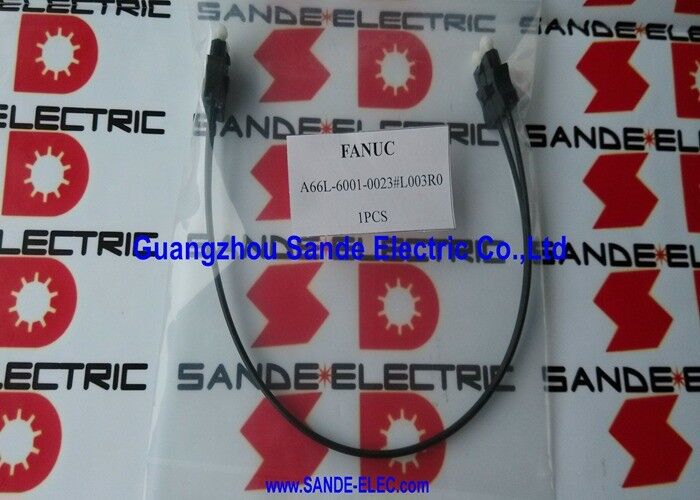

Kabel serat optik daya antarmuka yang disesuaikan A66L-6001-0023

A66L-6001-0023 FANUC FSSB Fiber Optic Kabel Inside Cabinet / COP10A-COP10B / SVM Servo Daisy-Chain / Multiple Lengths

FSSB Kabel Servo Bus di dalam kabinet

The A66L-6001-0023 is FANUC's fiber optic cable for the FSSB (FANUC Serial Servo Bus) — the high-speed optical serial bus that transmits axis command and encoder feedback data between the FANUC CNC control unit and the servo amplifier modules inside the drive cabinet.

Setiap kabel A66L-6001-0023 membawa satu segmen dari daisy-chain FSSB dari satu port pemancar optik COP10A ke port penerima optik COP10B modul berikutnya.Beberapa kabel A66L-6001-0023 rantai bersama-sama di dalam kabinet untuk membentuk bus komunikasi FSSB lengkap melayani semua sumbu servo dalam sistem.

Informasi Seri Kunci

Konstruksi yang tidak tertutup ️ Hanya di dalam lemari

Konstruksi tanpa sarung membuat A66L-6001-0023 kompak dan ringan untuk digunakan di dalam kabinet:

Untuk routing terlindungi di dalam kabinet kontrol tertutup:Tanpa lapisan luar yang diperkuat dari seri A66L-6001-0026 N/S, kabel A66L-6001-0023 secara fisik lebih rapuhRouting terlindungi antara modul yang berdekatan di dalam kabinet tetapi tidak untuk routing eksternal.

Tidak untuk routing eksternal:Untuk koneksi FANUC HSSB antara lemari terpisah, seri yang diperkuat A66L-6001-0026 N/S diperlukan.

Aplikasi

FANUC αi kabel kabinet sistem servo:Semua pusat pemesinan CNC FANUC, pusat pemutar, dan mesin penggiling menggunakan modul servo αi (atau βi) dengan komunikasi FSSB 1 kabel A66L-6001-0023 per segmen antar modul di lemari.

FANUC R-30iA/R-30iB/R-30iB+ pengontrol robot:Robot pengendali menggunakan FSSB untuk menghubungkan papan utama ke modul amplifier servo internal ?? kabel A66L-6001-0023 pendek menghubungkan modul yang berdekatan di dalam kabinet pengendali.

Sistem CNC FANUC 16i/18i/21i/30i:Kabin kontrol CNC dengan beberapa sumbu SVM menggunakan bus optik FSSB setiap modul sumbu dalam rantai membutuhkan satu segmen kabel.

FAQ

T1: Apa perbedaan antara A66L-6001-0023 (FSSB) dan A66L-6001-0026 (HSSB)?

A66L-6001-0023 melayani FSSB yang digunakan di dalam lemari servo antara modul SVM dan papan CNC melalui port COP10A / COP10B, tidak berlapis, panjang pendek.A66L-6001-0026 melayani HSSB yang digunakan untuk koneksi eksternal antara lemari terpisahSistem bus yang berbeda dengan konektor dan aplikasi yang berbeda tidak dapat ditukar.

T2: Bagaimana saya memilih panjang yang benar A66L-6001-0023 untuk instalasi kabinet servo saya?

Mengukur jarak fisik antara port COP10A dari satu modul dan port COP10B dari modul berikutnya dalam routing rantai FSSB yang direncanakan.Pilih panjang standar berikutnya yang sama atau sedikit lebih panjang dari jarak ini. Hindari kabel berlebih yang perlu digulung atau diikat di lemari kabel berlebih dapat melebihi batas radius tikungan minimum yang menurunkan transmisi optik.

T3: Kode alarm FANUC apa yang menunjukkan kabel A66L-6001-0023 yang rusak?

Kabel FSSB yang rusak atau terputus menyebabkan CNC kehilangan komunikasi dengan semua sumbu dari titik yang terputus dan seterusnya dalam rantai daisy.FANUC menghasilkan SV0401 (servo tidak siap) atau SV5136/5137 (alarm komunikasi FSSB) untuk poros yang terkenaPeriksa koneksi optik FSSB dan kondisi kabel ¢ periksa serat melengkung di dekat titik masuk konektor, yang merupakan lokasi kegagalan yang paling umum.

T4: Dapatkah kabel A66L-6001-0023 digunakan dalam sistem FSSB-b (lebih cepat) serta FSSB standar?

Antarmuka FSSB-b pada generasi CNC FANUC berikutnya menggunakan komunikasi optik kecepatan lebih tinggi pada format port COP10A/COP10B yang sama.Kabel A66L-6001-0023 kompatibel dengan FSSB-b serta FSSB standar ¢ kabel serat optik itu sendiri membawa cahaya pada kecepatan data yang diperlukan. Konfirmasi dari manual koneksi CNC tertentu bahwa panjang kabel yang dipilih berada dalam spesifikasi panjang kabel maksimum sistem FSSB-b.
