Konektor Kabel Motor Servo Serat Optik ODM G380-7M

G380-7M | Kabel Serat Optik Mitsubishi — 7m / Serat Optik Plastik / Komunikasi Sistem CNC dan Servo

Kabel Serat Optik Mitsubishi G380 — Transmisi Data Berkecepatan Tinggi pada jarak 7m

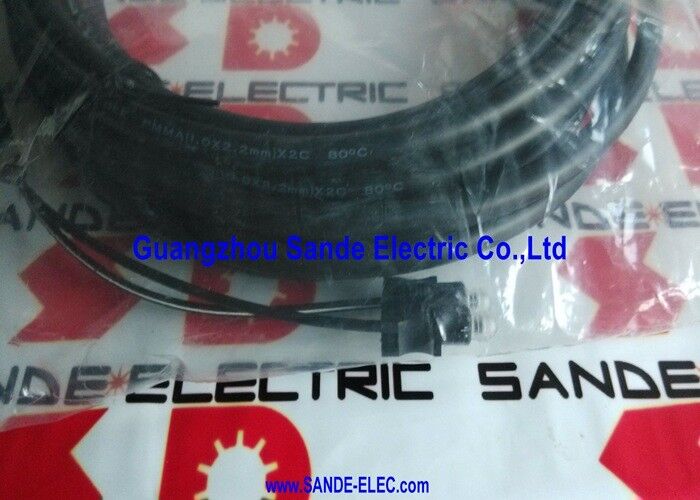

G380-7M adalah kabel serat optik plastik (POF) sepanjang 7 meter dari seri G380 Mitsubishi Electric — digunakan untuk komunikasi optik di Mitsubishi CNC dan sistem penggerak servo. Kabel serat optik plastik mengirimkan data sebagai pulsa cahaya, memberikan kekebalan penuh terhadap interferensi elektromagnetik dari transien peralihan penggerak servo dan arus motor — persyaratan penting dalam servo industri dan komunikasi sistem CNC.

Seri G380 adalah salah satu rangkaian kabel khusus Mitsubishi Electric untuk komunikasi optik di lini produk servo dan CNC mereka. Panjang 7m melayani instalasi di mana jalur komunikasi optik mencakup jarak menengah — kabinet penggerak pada jarak pemisahan standar dari pengontrol CNC, atau tautan modul-ke-modul dalam tata letak sistem servo yang lebih besar.

Spesifikasi Utama

Serat Optik Plastik — Sifat yang Penting dalam Lingkungan Drive

Serat optik plastik (POF) adalah media transmisi yang digunakan pada seri G380:

Diameter inti serat besar:POF biasanya menggunakan inti serat berdiameter 1 mm — jauh lebih besar daripada serat optik kaca. Diameter inti yang besar membuat penyelarasan konektor menjadi kurang penting selama pemasangan dan memberikan toleransi terhadap ketidaksejajaran konektor kecil yang akan menyebabkan kehilangan berlebihan pada serat kaca inti yang lebih kecil.

Transmisi lampu merah terlihat:Kabel G380 mengirimkan data pada panjang gelombang merah tampak (~650nm) — rentang yang sama yang digunakan pada rangkaian kabel serat optik servo Mitsubishi. Panjang gelombang cahaya tampak memungkinkan konfirmasi visual bahwa kabel yang tersambung sedang melakukan transmisi secara aktif — cahaya merah terlihat pada permukaan konektor dengan mata telanjang.

Fleksibel namun kuat:Kabel POF lebih kuat secara mekanis dibandingkan serat kaca — kabel ini dapat ditekuk hingga radius yang lebih rapat tanpa merusak serat, sehingga membuat perutean di dalam dan di antara lemari kontrol lebih mudah dibandingkan kabel serat kaca.

Kekebalan EMI:Serat optik membawa cahaya, bukan arus listrik — tidak ada interferensi elektromagnetik yang mempengaruhi data yang dikirimkan. Properti mendasar ini menjadikan komunikasi optik sebagai pilihan standar untuk komunikasi berkecepatan tinggi di lingkungan kabinet penggerak servo dengan kebisingan tinggi.

Aplikasi

Sistem Mitsubishi MELDAS CNC:Unit kontrol peralatan mesin CNC menggunakan MELDAS (Mitsubishi Electronic Long Distance ACC System) atau arsitektur CNC terkait yang menggunakan komunikasi serat optik antara papan kontrol CNC dan modul penggerak.

Komunikasi penggerak servo Mitsubishi:Sistem penguat servo di mana kabel serat optik menyediakan bus komunikasi berkecepatan tinggi antara modul penguat, pengontrol CNC, dan peralatan terkait.

Sistem bus optik otomasi industri:Peralatan otomasi Mitsubishi apa pun yang menggunakan kabel serat optik seri G380 sebagai media komunikasi antar komponen sistem.

Pertanyaan Umum

Q1: Berapa radius tekukan minimum untuk kabel POF G380-7M?

Kabel serat optik plastik memiliki radius tekukan minimum yang ditentukan — biasanya 25 hingga 30 mm untuk POF berdiameter 1 mm dengan pelapis standar. Di bawah radius ini, serat mengalami kehilangan berlebih akibat pembengkokan mikro pada titik tekuk. Melebihi radius tikungan minimum menyebabkan hilangnya sinyal permanen yang tidak dapat diperoleh kembali dengan meluruskan kabel. Selama perutean, berikan perhatian khusus pada sudut perutean kabel dan titik kontak penjepit kabel di mana pelanggaran radius tekukan paling sering terjadi.

Q2: Bagaimana cara memasang konektor optik G380-7M?

Kabel optik seri Mitsubishi G380 menggunakan konektor snap-fit ​​atau berulir di setiap ujungnya — konektor tersebut dipasangkan dengan port optik yang sesuai pada modul CNC atau servo dengan cara menyisipkan dan mengunci. Pastikan permukaan konektor bersih sebelum penyambungan — kontaminasi pada permukaan serat yang dipoles meningkatkan kehilangan penyisipan. Gunakan alat pembersih optik yang sesuai (tongkat pembersih POF) jika konektor tampak terkontaminasi.

Q3: Dapatkah G380-7M digunakan sebagai pengganti G380-5M jika kabel 5m ditentukan?

G380-7M secara fisik dapat dipasang jika kabel yang lebih pendek ditentukan, dengan kelebihan kabel 2m dikelola sebagai loop servis di dalam kabinet. Kabel serat optik tidak memiliki batasan pencocokan impedansi seperti kabel listrik — kabel yang lebih panjang tidak mempengaruhi kualitas sinyal selama total panjang kabel tetap berada dalam anggaran tautan optik sistem. Namun, kelebihan kabel akan menambah isi kabinet dan harus dirutekan dengan hati-hati untuk menghindari pelanggaran radius tikungan minimum.

Q4: Berapa masa pakai kabel serat optik plastik Mitsubishi G380?

Kabel POF menurun secara bertahap seiring waktu karena paparan sinar UV, siklus termal, dan tekanan mekanis — yang bermanifestasi sebagai peningkatan kehilangan penyisipan. Masa pakai kabel G380 bergantung pada suhu lingkungan pemasangan, paparan cahaya, dan apakah kabel berada dalam instalasi statis atau dapat bergerak. Di lingkungan kabinet servo pada umumnya tanpa paparan sinar UV dan suhu sedang, kabel POF memberikan layanan yang andal selama bertahun-tahun. Ganti kabel jika kesalahan komunikasi muncul pada instalasi yang berfungsi sebelumnya setelah mengesampingkan kontaminasi konektor.
