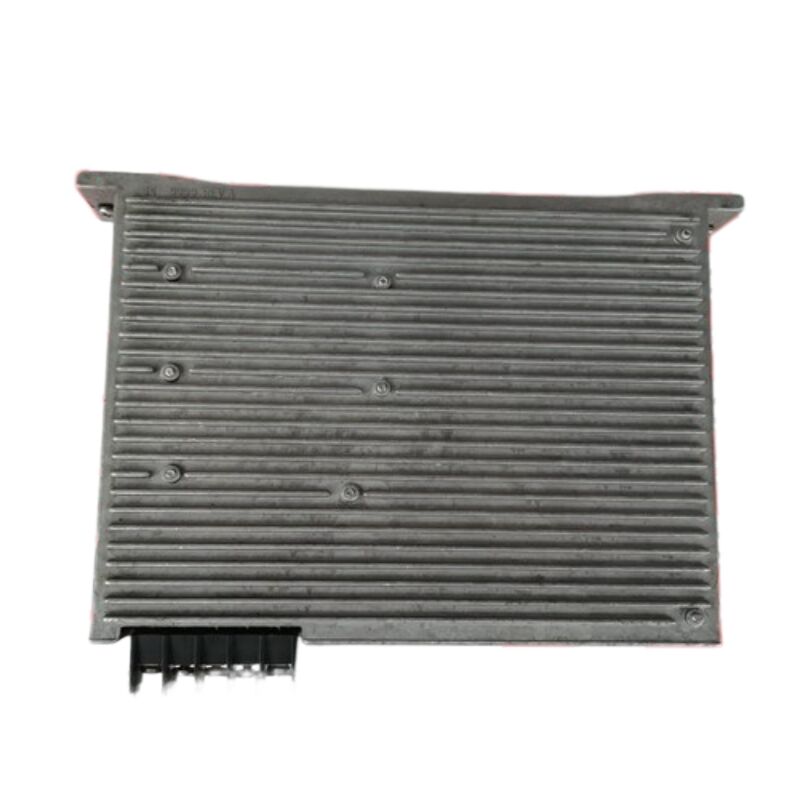

Dipakai Smart HAAS Servo Motor Driver Amplifier 45A 93-32-3551J

HAAS 93-32-3551J BL Smart Servo Amplifier, 45A, NGC Axis Drive

Gambaran umum

PeraturanHAAS 93-32-3551Jadalah 45 ampera Brushless Smart Servo Amplifier modul penggerak sumbu jarak menengah dalam keluarga servo amplifier NGC (Next Generation Control) HAAS Automation.45A BL SMART, "itu terletak di antara modul 30A dan unit tugas berat 60A dan 90A,dan ini adalah amplifier pilihan untuk poros input beban menengah yang paling sering muncul di seluruh VMC dan produk mesin bubut HAAS.

Unit ini ditawarkan diKondisi digunakan / surplusdan disajikan sebagai yang dikeluarkan dari mesin HAAS NGC. Buyers seeking a cost-effective path to restoring an axis on an NGC-control HAAS machine will find this a direct functional replacement for any 93-32-3551J or the superseded 32-3551J that it was itself designed to replace.

Spesifikasi yang Diverifikasi

Di mana 93-32-3551J Fits dalam HAAS NGC Arsitektur

Mesin HAAS NGC mendistribusikan kontrol gerak ke modul amplifier sumbu individu, masing-masing didukung dari bus DC 320 V bersama. That bus is maintained by the Vector Drive assembly — the machine's central power conversion unit — which rectifies the incoming three-phase mains supply to a stable high-voltage DC rail and distributes it to every servo amplifier in the cabinet.

93-32-3551J terhubung langsung ke rel ini. ke frekuensi variabel, dan kemudian mengubahnya menjadi energi DC bus.output tiga fase dengan amplitudo variabel ke servo motorMotor encoder feed kembali posisi dan kecepatan data untuk menutup loop, dan amplifier saluran komunikasi digital untuk kontrol terus melaporkan status sumbu, kondisi kesalahan,dan kondisi termal.

Dalam kabinet listrik NGC, empat ukuran amplifier digunakan: 30A, 60A, dan 90A di samping unit 45A ini.Perbedaannya adalah murni dalam peringkat saat ini dari tahap daya yang menentukan sumbu dan ukuran frame motor mana masing-masing amplifier dapat mendukung.

Perbedaan "Cerdas": Komunikasi Digital ke Kontrol NGC

Penunjukan "BL Smart" bukan hanya nama produk. Ini mengidentifikasi arsitektur komunikasi yang memisahkan amplifier generasi ini dari amplifier analog HAAS sebelumnya.Dalam desain amplifier Smart, setiap modul mempertahankan link data digital langsung ke kontrol NGC. link ini membawa tidak hanya sinyal perintah motor tetapi juga informasi diagnostik terus menerus: kejadian overcurrent,status tegangan bus, beban termal, dan kode kesalahan.

Ketika terjadi kesalahan sumbu, tampilan alarm kontrol NGC mencerminkan spesifik,kesalahan yang diidentifikasi dengan kode yang berasal langsung dari pemantauan internal amplifier sendiri, daripada memerlukan teknisi untuk menyimpulkan penyebab dari pesan kesalahan sumbu umumGranularitas diagnostik adalah salah satu keuntungan praktis dari arsitektur amplifier Smart untuk personil pemeliharaan.

"BL" singkatan dari Brushless, mengkonfirmasi amplifier ini dirancang untuk dan harus dipasangkan dengan HAAS brushless AC servo motor.W) dan kabel umpan balik motor encoder keduanya terhubung di bagian depan amplifier, menjaga kabel teratur dan verifikasi koneksi mudah selama pemasangan atau penggantian.

Pendinginan Pasif: Apa Maknanya untuk Instalasi

Berbeda dengan beberapa servo amplifier yang menggabungkan kipas pendingin internal mereka sendiri, 93-32-3551J menggunakan manajemen termal pasif melalui tubuh heat sink.Kabinet listrik NGC menangani aliran udara di tingkat kandang. Dokumen layanan HAAS mengidentifikasi kipas pendingin lemari sebagai bagian dari sistem amplifier;kipas itu harus beroperasi pada 120 V AC dan harus dikonfirmasi berfungsi setiap kali kondisi overtemperature amplifier diselidiki.

Sensor over-temperature di amplifier memicu pada 195°F (90°C).Gangguan suhu di lapangan hampir selalu terkait dengan jalur ventilasi yang tersumbat, kipas kabin yang rusak, atau pemesinan siklus kerja tinggi yang berkelanjutan dengan waktu tinggal yang tidak memadai untuk disipasi panas.

Kompatibilitas Mesin HAAS NGC

93-32-3551J digunakan di seluruh mesin HAAS NGC dimanapun amplifier sumbu 45A ditentukan.

Pusat Mesin Vertikal (VMC):X, Y, Z dan sumbu putar pada pabrik seri VF di mana ukuran motor berada dalam amplop 45A.

Pusat belokan:Penggerak sumbu Z dan sumbu X pada mesin bubut seri ST, serta alat hidup dan penggerak orientasi sumbu C pada konfigurasi giliran pabrik.

Pusat pengolahan horizontal:sumbu pakan pada seri EC horisontal yang membutuhkan penggerak sumbu daya menengah.

Tabel Rotary dan Trunnion:Produk putar HRT dan TRT yang dipasangkan dengan kontrol NGC di mana motor poros putar sesuai dengan peringkat arus amplifier ini.

Selalu periksa nilai arus amplifier yang ditentukan untuk sumbu tertentu pada nomor seri mesin tertentu Untuk alasan ini, pencarian bagian HAAS sendiri diindeks dengan nomor seri.Sebuah sumbu 30A atau 60A pada mesin yang sama tidak dilayani oleh unit ini; hanya sumbu yang ditunjuk 45A.

Keluarga Amplifier Pintar HAAS Perbandingan Peringkat Saat Ini

Catatan kompatibilitas lintas generasi:HAAS telah mengkonfirmasi dalam dokumentasi layanan NGC bahwa Digital Amplifier yang lebih baru (seri 93-5088) sepenuhnya kompatibel ke belakang dengan BL Smart Amplifier.Ini berarti 93-5089 (45A Digital Amp) dapat mengganti 93-32-3551J dalam mesin NGC jika Smart Amplifier tidak tersedia, tanpa memerlukan perubahan lain pada konfigurasi mesin.

Persyaratan keselamatan untuk penggantian

Bus DC 320 V yang menyalakan amplifier ini menimbulkan bahaya sengatan listrik yang fatal selama dan segera setelah operasi mesin.setelah menekan [Power OFF] dan mengunci pemutus utamaTunggu sebentar.minimal lima menitsebelum membuka lemari listrik. Lampu indikator Tegangan Tinggi pada Vector Drive harus dikonfirmasi sepenuhnya mati sebelum kontak dengan terminal amplifier atau koneksi bus.Waktu tunggu ini tidak opsional .

Saat mengganti amplifier, selalu download dan isi daftar pemeriksaan laporan pemeriksaan amplifier HAAS sebelum memutuskan komponen.Pemeriksaan terstruktur ini membedakan kesalahan amplifier dari kesalahan motor pendek atau kabel yang, jika tidak diselesaikan sebelum memasang pengganti, akan segera merusak unit baru.

FAQ

P1: Apa arti awalan "93-" pada nomor bagian 93-32-3551J, dan apakah berbeda dari 32-3551J asli?

Préfiks "93-" pada nomor bagian HAAS mengidentifikasi bagian yang mungkin mencakup jumlah komponen remanufactured ini dinyatakan langsung di portal bagian resmi HAAS.93-32-3551J adalah bagian pengganti HAAS saat ini untuk 32-3551J asli, yang telah dihentikan. keduanya berfungsi secara bergantian:93-32-3551J dipasang langsung di posisi mesin manapun yang sebelumnya memegang 32-3551J tanpa perubahan konfigurasi yang diperlukanKetika mencari pengganti, 93-32-3551J adalah referensi arus yang benar terlepas dari varian mesin yang awalnya dibangun dengan.

T2: LED FAULT merah menyala pada amplifier. Apakah ini berarti amplifier perlu diganti?

Tidak harus dan dokumentasi layanan HAAS merekomendasikan penyelidikan kesalahan terstruktur sebelum mengutuk amplifier.LED FAULT merah dapat dipicu oleh beberapa kondisi eksternal untuk amplifier itu sendiri: pemotongan motor pendek, kabel listrik motor yang rusak, penyumbatan mekanis pada poros yang menyebabkan kejadian overload, atau tegangan bus rendah dari masalah Vector Drive.Urutan diagnostik yang benar adalah untuk memeriksa riwayat alarm mesin untuk alarm overload mendahului peristiwa over-sekarang (yang menunjukkan kecelakaan daripada kegagalan amplifier), kemudian melakukan pemeriksaan resistensi antara terminal kabel motor dan tanah untuk mengesampingkan motor atau kabel pendek.Mengganti amplifier pada mesin dengan motor yang tidak terselesaikan akan langsung merusak unit pengganti.

T3: Dapatkah 93-32-3551J digunakan pada setiap sumbu HAAS, atau apakah harus sesuai dengan spesifikasi sumbu asli?

HAAS menetapkan nilai arus amplifier tertentu pada sumbu tertentu berdasarkan servo motor yang dipasang pada sumbu tersebut.Menginstal penguat 45A pada sumbu yang dirancang di sekitar penguat 30A atau 60A akan kurang berkinerja (jika ukuran kecil) atau menjadi biaya yang tidak perlu tanpa manfaat fungsional (jika ukuran besar). Kritis, kontrol NGC berkomunikasi secara digital dengan masing-masing amplifikasi sumbu dan mengkonfigurasi pada startup menggunakan parameter yang mencakup sumbu yang diharapkan dan tipe amplifier. Always confirm the amplifier rating for the specific axis on the specific machine serial number — either via the machine's electrical schematic or the HAAS serial-number-indexed parts lookup — before ordering.

T4: Unit ini terdaftar sebagai bekas. Apa yang harus diperiksa sebelum memasang 93-32-3551J bekas?

Pemeriksaan visual pertama: cari bekas luka bakar, kondensator bengkak atau retak, kerusakan panas di sekitar area transistor tenaga sumur panas, dan tanda-tanda penembusan pendingin yang terkontaminasi.Periksa bahwa blok terminal output motor (U/V/W) dan titik koneksi bus DC tidak menunjukkan tanda-tanda busing atau overheating. Sebelum pemasangan,melakukan pemeriksaan resistansi dari terminal RED pada amplifier ke tanah dengan motor terputusJika unit melewati pemeriksaan visual dan resistansi, pasang, hidupkan,dan mengkonfirmasi bahwa LED POWER ON hijau menyala dan tidak ada LED FAULT muncul dalam keadaan siap sebelum perintah gerakan sumbu.

T5: Apakah 93-32-3551J kompatibel dengan mesin VMC dan mesin mesin bubut NGC?

Ya, perangkat keras amplifier adalah sama terlepas dari jenis mesin.93-32-3551J adalah modul amplifikasi sumbu tujuan umum yang digunakan dalam setiap mesin HAAS platform NGC di mana amplifier 45A ditentukan, pusat putar seri ST, seri EC horisontal, dan poros meja putar semua menggunakan keluarga amplifier yang sama.Kontrol NGC mengkonfigurasi perilaku amplifier untuk sumbu tertentu melalui tautan komunikasi digitalnya, sehingga modul fisik itu sendiri tidak memiliki pembatasan jenis mesin. Yang penting adalah bahwa rating arus (45A) sesuai dengan spesifikasi sumbu di mesin tertentu,yang dikonfirmasi oleh nomor seri atau gambar listrik mesin.
