HAAS 32-3551J Servo Amplifier — 45A BL Smart Amp, Perbaikan & Penggantian Pihak Ketiga

Bagian yang Menjaga Sumbu HAAS Anda Tetap Berjalan

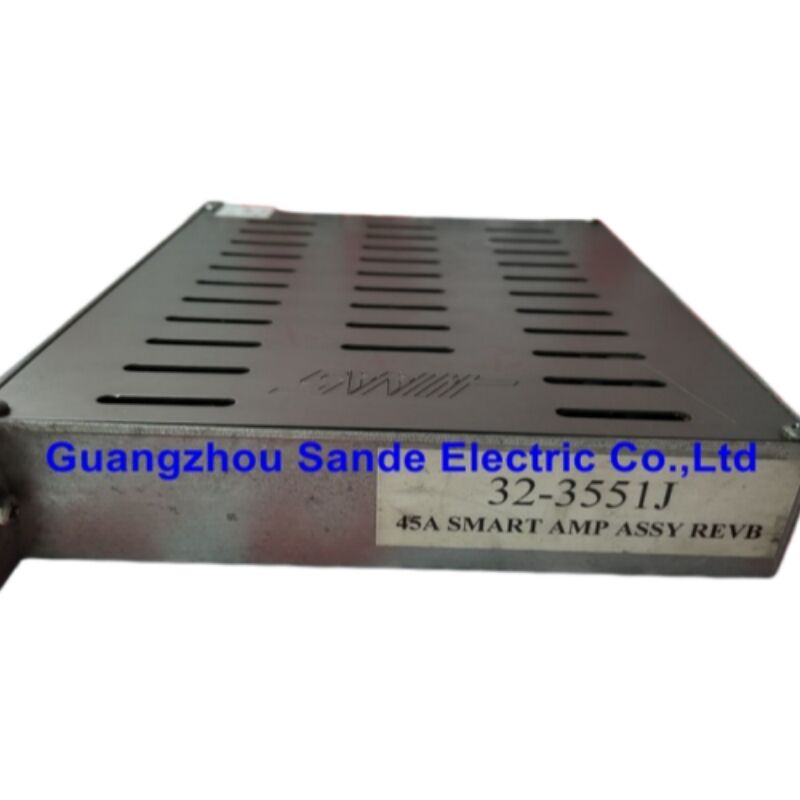

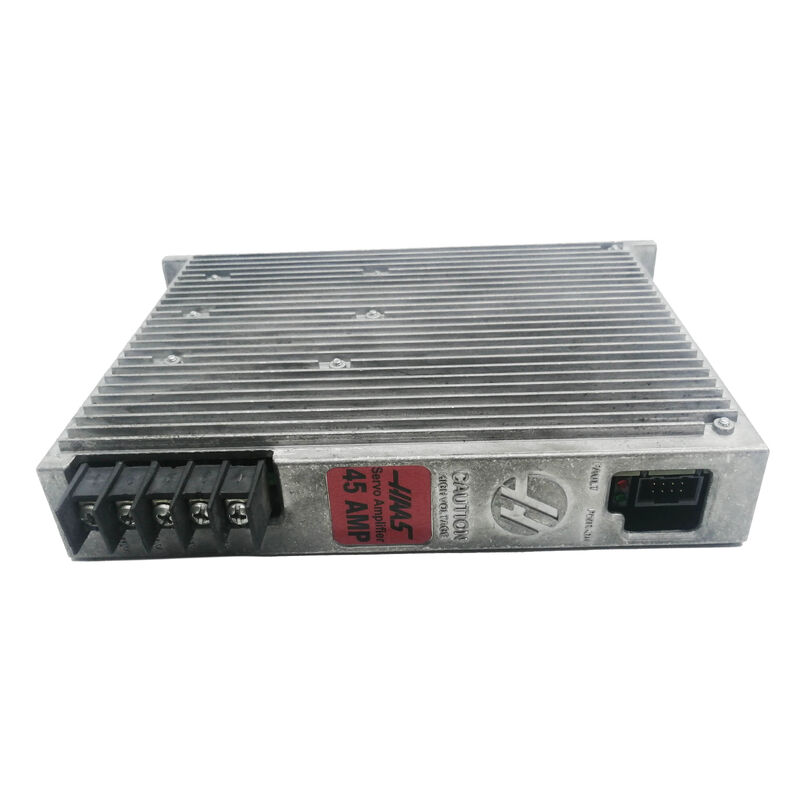

Setiap sumbu pada mesin CNC HAAS bergantung pada satu hal yang berfungsi dengan benar di balik pintu panel: penguat servo. 32-3551J — juga direferensikan silang sebagai 93-32-3551J dalam penomoran suku cadang HAAS yang diperbarui — adalah Penguat Cerdas BL 45-ampere yang ditugaskan untuk sumbu tugas menengah di berbagai pusat pemesinan vertikal, pusat pemesinan horizontal, dan pusat putar HAAS yang menjalankan Next Generation Control (NGC).

Ketika penguat ini gagal, sumbu itu berhenti. Tidak ada jogging, tidak ada eksekusi program, tidak ada produksi. Mendapatkan pengganti yang teruji di mesin secepat mungkin adalah satu-satunya prioritas — dan itulah tepatnya di mana perbaikan pihak ketiga dan unit pengganti yang disesuaikan menjadi relevan.

Spesifikasi Teknis

Bagaimana 32-3551J Cocok dalam Sistem Penggerak HAAS

Mesin HAAS menggunakan arsitektur daya terpusat. Vector Drive — atau pada mesin yang lebih kecil, Minimill Power Supply (MMPS) — memperbaiki tegangan saluran AC yang masuk dan menghasilkan bus DC 320–340 V bersama yang berjalan melalui kabinet kontrol. Setiap penguat servo menarik dari bus tersebut dan mengubah daya DC menjadi output AC tiga fasa yang dikontrol secara presisi untuk motor yang ditugaskan.

32-3551J duduk di rak penguat, menerima 320 V DC di satu sisi, dan mengeluarkan arus frekuensi variabel, amplitudo variabel ke motor servo di sisi lain. Komunikasi dengan pengontrol NGC berjalan secara digital, yang membuat penguat "Cerdas" ini berbeda dari desain analog lama — penguat tidak hanya mengikuti perintah tegangan, tetapi secara aktif melaporkan statusnya, suhu, kode kesalahan, dan penarikan arus kembali ke kontrol. Lingkaran umpan balik digital inilah yang memungkinkan diagnostik alarm terperinci yang dikenal pada mesin HAAS NGC.

Ketika penguat mengalami kesalahan, LED merah di bagian depan menyala dan CNC biasanya menampilkan alarm penguat servo tertentu di layar kontrol, yang menunjuk langsung ke sumbu yang terkena dampak. Itu berguna untuk diagnostik, tetapi proses perbaikan atau penggantian yang mendasarinya masih memerlukan mesin untuk sepenuhnya kehilangan daya dan bus DC 320 V dikonfirmasi kosong sebelum pekerjaan apa pun dimulai.

Mengapa Perbaikan Pihak Ketiga dan Penggantian yang Disesuaikan Masuk Akal

93-32-3551J telah terdaftar sebagai dihentikan oleh produsen, yang berarti pengadaan baru secara langsung melalui HAAS Factory Outlets (HFO) tidak lagi dijamin untuk semua wilayah dan tingkat stok. Itu adalah masalah nyata ketika penguat gagal pada mesin produksi.

Perbaikan pihak ketiga dan unit pengganti yang dikontrol kualitas mengisi kesenjangan ini — dan dalam banyak kasus, itu adalah pilihan finansial yang lebih cerdas bahkan ketika stok OEM tersedia. Berikut adalah gambaran praktisnya:

Biaya. Penguat servo HAAS 45A OEM baru, jika tersedia, biasanya diperdagangkan dalam kisaran $1.500–$1.750 melalui saluran pihak ketiga. Perbaikan profesional unit yang gagal biayanya jauh lebih murah dan mengembalikan kinerja listrik yang sama jika dilakukan dengan benar.

Kecepatan. Rumah perbaikan komponen CNC khusus yang memelihara peralatan pengujian HAAS khusus sering kali dapat memperbaiki unit yang diperbaiki lebih cepat daripada menunggu waktu tunggu OEM, terutama di luar Amerika Utara.

Kustomisasi. Untuk bengkel yang menjalankan konfigurasi mesin yang dimodifikasi, pengaturan sumbu non-standar, atau mesin yang telah dikontrol ulang, pemasok pihak ketiga dapat mencari dan mengkonfigurasi penguat pengganti agar sesuai dengan persyaratan listrik dan firmware spesifik instalasi — sesuatu yang jarang diakomodasi oleh saluran OEM.

Penggantian komponen pencegahan. Proses perbaikan berkualitas melampaui perbaikan kesalahan langsung. Kapasitor, sirkuit driver gerbang, dan komponen lain dengan karakteristik penuaan yang diketahui sering diganti secara proaktif selama perbaikan profesional, memperpanjang masa pakai efektif unit yang dibangun kembali melebihi apa yang dapat dicapai oleh perbaikan kesalahan sederhana.

Mode Kegagalan Umum — Apa yang Harus Diperiksa Sebelum Memesan

Tidak setiap alarm sumbu berarti penguatnya rusak. Sebelum melepas 32-3551J, pemeriksaan sistematis menghemat waktu dan uang.

LED FAULT Merah, tidak ada gerakan pada sumbu. Ini adalah presentasi kegagalan penguat klasik, tetapi penyumbatan mekanis pada sumbu, gulungan motor servo yang korsleting, atau kegagalan kabel dapat menghasilkan gejala yang identik. Lepaskan kabel motor dari output penguat dan periksa resistansi gulungan motor ke ground — pembacaan rendah atau korsleting menunjukkan motor, bukan penguat.

Sumbu berjalan kasar atau berosilasi. Dalam banyak kasus, ini adalah masalah parameter kontrol atau masalah umpan balik encoder daripada kegagalan perangkat keras penguat. Verifikasi kabel dan konektor umpan balik sebelum mengutuk penguat.

Penguat tetap dingin, tidak ada LED hijau. Jika indikator POWER ON hijau tidak menyala dengan 320 V DC ada di bus, catu daya internal penguat kemungkinan besar telah gagal. Ini adalah kegagalan perangkat keras yang memerlukan perbaikan atau penggantian.

Kesalahan suhu berlebih. Sensor suhu di papan penguat memicu pada 195°F (90°C). Sebelum mengganti unit, pastikan kipas pendingin kabinet berjalan dan menerima suplai 120 VAC yang benar. Kipas pendingin yang gagal akan menyebabkan kesalahan termal pada penguat yang seharusnya sehat.

Bus DC runtuh ketika satu penguat tertentu terhubung. Tahap output yang korsleting di penguat akan menurunkan tegangan bus saat terhubung. Melepaskan penguat satu per satu sambil memantau tegangan bus mengisolasi unit yang rusak.

Kompatibilitas Mesin

32-3551J / 93-32-3551J digunakan di berbagai mesin yang dilengkapi HAAS NGC, yang paling umum meliputi:

• Seri VF pusat pemesinan vertikal (VF-1 hingga VF-12 dan lebih besar)
• Seri VM frais vertikal
• Seri EC pusat pemesinan horizontal
• Seri ST pusat putar dan mesin bubut
• Seri HL mesin bubut
• Seri UMC pusat pemesinan universal 5-sumbu
• Berbagai konfigurasi sumbu putar dan indeks menggunakan meja yang digerakkan servo

Peringkat 45A menempatkan penguat ini di kelas sumbu menengah — biasanya sumbu X, Y, atau Z pada VMC ukuran sedang, atau sumbu putar utama pada mesin bubut yang lebih kecil. Sumbu yang lebih berat menggunakan varian 60A atau 90A; sumbu bantu yang lebih ringan menggunakan unit 30A.

Catatan Keselamatan Sebelum Bekerja Apa Pun

Bekerja pada sirkuit penguat servo melibatkan tegangan DC yang mematikan. Sebelum menyentuh komponen apa pun di kabinet kontrol HAAS, matikan daya mesin sepenuhnya pada pemutus utama dan tunggu minimal lima menit agar bus DC tegangan tinggi kosong. Pastikan lampu indikator HV pada Vector Drive atau MMPS benar-benar padam sebelum melanjutkan. Jangan pernah terburu-buru langkah ini.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara 32-3551J dan 93-32-3551J?

Kedua nomor suku cadang ini merujuk pada penguat yang sama. Awalan 93- adalah konvensi penomoran suku cadang HAAS yang diperbarui yang diterapkan pada versi katalog komponen saat ini. 93-32-3551J adalah pengganti langsung untuk 32-3551J asli dan sepenuhnya dapat dipertukarkan dengannya di semua mesin HAAS NGC. Saat mencari pengganti, kedua nomor akan mengembalikan produk yang sama. Beberapa pemasok pihak ketiga mencantumkan kedua nomor untuk menangkap pencarian menggunakan format apa pun.

Q2: Apakah 32-3551J pihak ketiga atau yang diperbaiki akan berkomunikasi dengan benar dengan kontrol NGC?

Ya, asalkan unit telah diuji dengan benar dan firmware kompatibel dengan versi kontrol mesin. Protokol komunikasi digital antara Smart Amplifier dan kontrol NGC adalah tingkat perangkat keras dan tidak bergantung pada kode lisensi atau otorisasi apa pun. Penguat yang diperbaiki dengan benar dengan sirkuit komunikasi yang berfungsi akan dikenali oleh kontrol NGC dan berperilaku identik dengan unit OEM. Di mana revisi firmware menjadi perhatian — biasanya pada mesin dengan pembaruan perangkat lunak yang sangat baru — pemasok yang bereputasi akan dapat mencocokkan versi yang diperlukan.

Q3: Mesin saya menampilkan alarm "Axis Drive Fault" — bagaimana cara mengonfirmasi bahwa penguat benar-benar masalahnya?

Mulailah dengan indikator fisik pada bagian depan penguat: LED FAULT merah solid dengan lampu POWER ON hijau tidak ada atau redup sangat menunjukkan kegagalan perangkat keras penguat. Selanjutnya, lepaskan kabel motor dari penguat dan nyalakan mesin — jika kesalahan hilang, motor atau kabel adalah masalahnya. Jika kesalahan tetap ada dengan motor terlepas, dan tegangan bus DC dikonfirmasi normal (320–340 V DC), penguat itu sendiri adalah penyebab yang paling mungkin. Perlu diperiksa dudukan konektor penguat dan kerusakan yang terlihat pada PCB sebelum mengutuk unit, karena konektor yang longgar menyebabkan sejumlah besar kesalahan penguat yang tampak.

Q4: Bisakah 32-3551J digunakan pada sumbu yang awalnya memiliki peringkat penguat yang berbeda?

Tidak — peringkat penguat harus sesuai dengan konfigurasi sumbu di mesin. Unit 45A dirancang untuk sumbu di mana motor servo dan beban sumbu menuntut berada dalam amplop arus tersebut. Memasang penguat dengan peringkat lebih rendah pada sumbu permintaan tinggi akan mengakibatkan kesalahan arus berlebih berulang dan kegagalan penguat prematur. Memasang penguat dengan peringkat lebih tinggi umumnya tidak berbahaya secara elektrik, tetapi dapat menghasilkan kesalahan terkait parameter jika kontrol NGC dikonfigurasi untuk mengharapkan jenis penguat tertentu pada sumbu tersebut. Selalu cocokkan peringkat pengganti dengan yang asli.

Q5: Apa arti "disesuaikan" pengganti pihak ketiga dalam praktik?

Untuk sebagian besar mesin HAAS NGC standar, unit pengganti langsung tidak memerlukan penyesuaian — unit dikirim siap dipasang. Penyesuaian menjadi relevan dalam situasi tertentu: mesin yang telah dipasang kembali dengan motor servo yang berbeda yang memerlukan profil arus yang berbeda; proyek retrofit multi-sumbu di mana kontrol asli telah diganti; mesin yang beroperasi di lingkungan tegangan non-standar; atau instalasi di mana pelanggan memerlukan parameter yang telah dikonfigurasi dimuat ke dalam penguat sebelum pengiriman untuk meminimalkan waktu komisioning di lokasi. Jika aplikasi Anda standar, pengganti stok yang teruji adalah semua yang Anda butuhkan. Jika Anda menjalankan mesin yang dimodifikasi, diskusikan konfigurasi spesifik Anda dengan pemasok sebelum memesan.
